新年最初の作図となりました、3D-subakoの下部extension計画。 subakoの空気室部分を描いた時以来のCAD図です。(^^;;

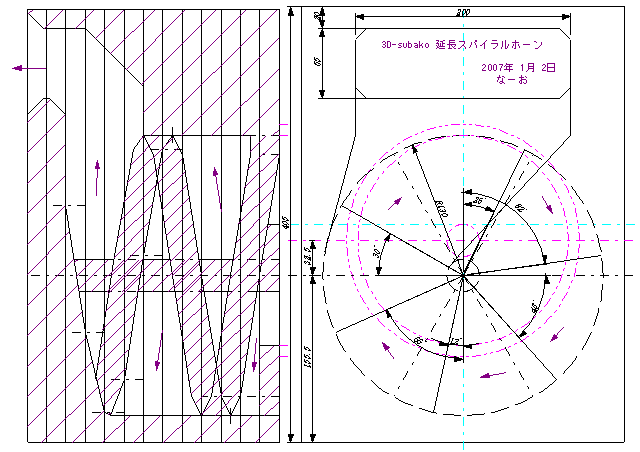

右が平面図、左が側断面図。 ピンク色の上部本体からそのまま拡大円筒スパイラルに導き、本体後ろ部分で下面開口とします。
t18mmラワン合板を13枚積層で切削。 最下部3枚はビス止めにでもして開けられるようにしておこうかと思っています。
★ φ260mmのスパイラルは、国内最大級の記録更新?
12月23日の記事では伝統的な平面スパイラルに繋ごうかと思ったのですが、やはり円筒スパイラルの広範囲低域輻射特性を生かさねばと考え直して、この形になりました。
材料は11日頃に入荷予定なのでそれまでに全部品図を作図し、その週末に作業ができれば、というところです。 狙いは、32Hzまでの更なる低歪再生と量感アップ。 さてどうなるか。
***070103追記

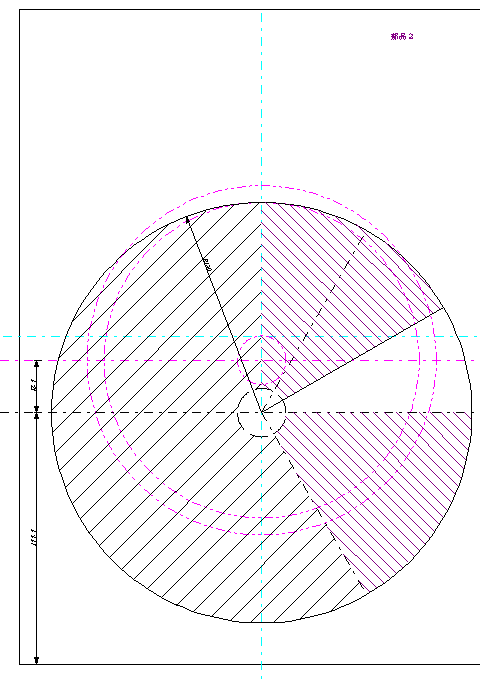

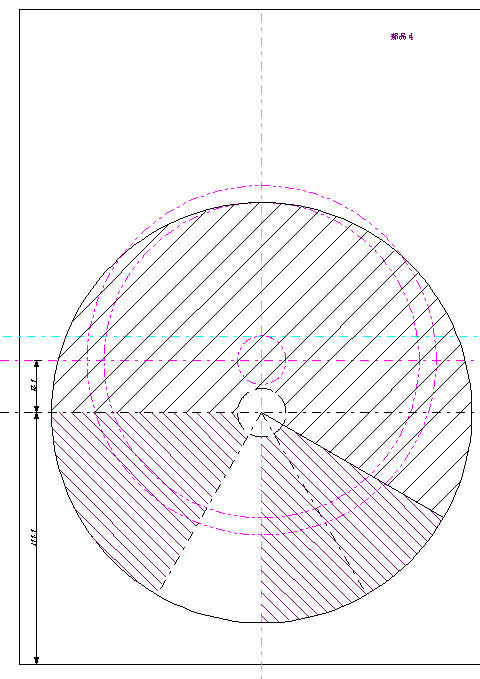

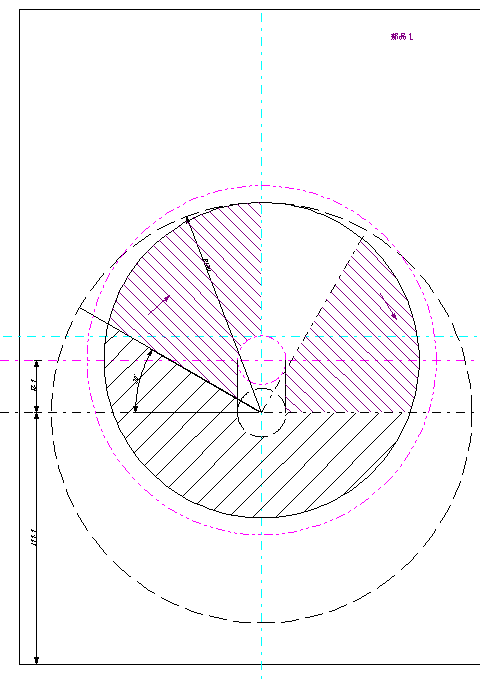

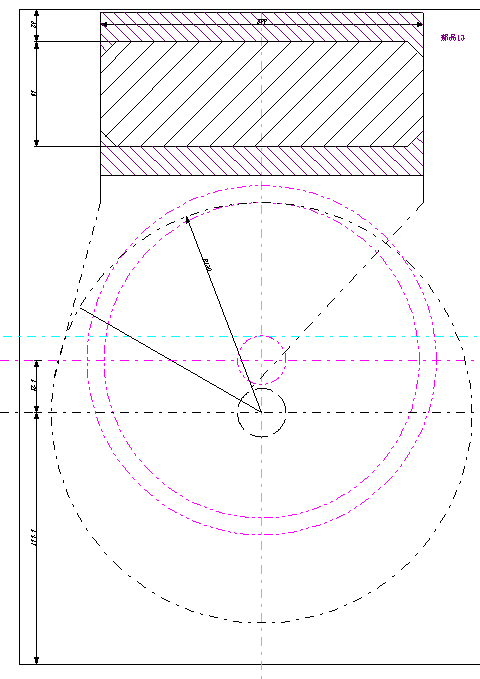

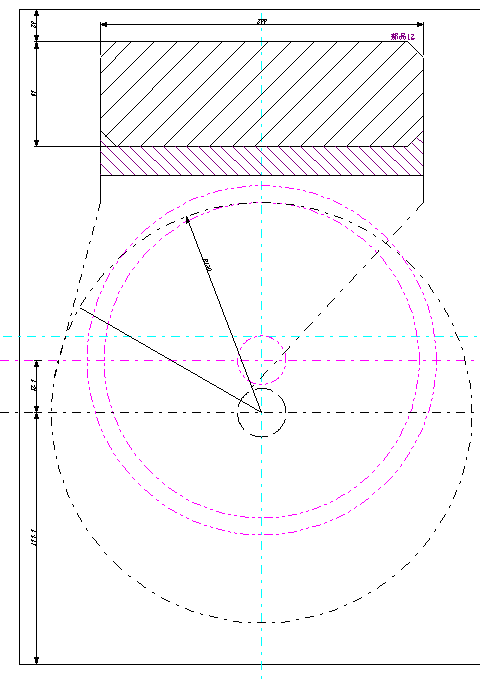

部品図です。いずれも板厚18mm、板幅は300mmで、全幅が印刷範囲に入っていません。 黒ハッチングはくりぬき、紫ハッチングは傾斜研削。 (表と裏の両側のハッチングが同じ表記になっていて、区別を省略しています。)

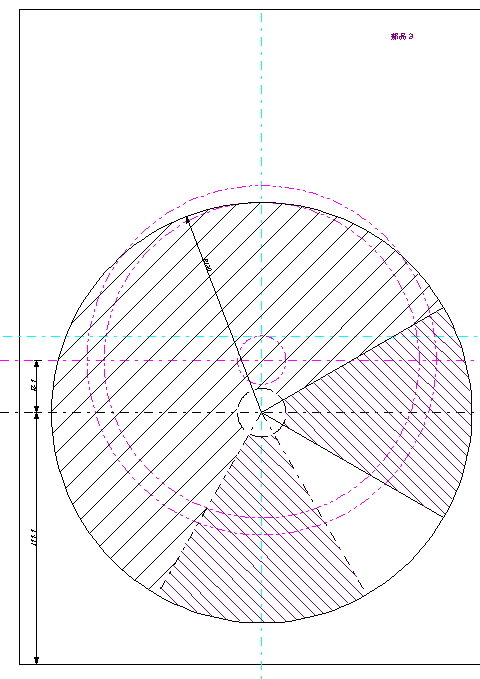

部品1 部品2 部品3

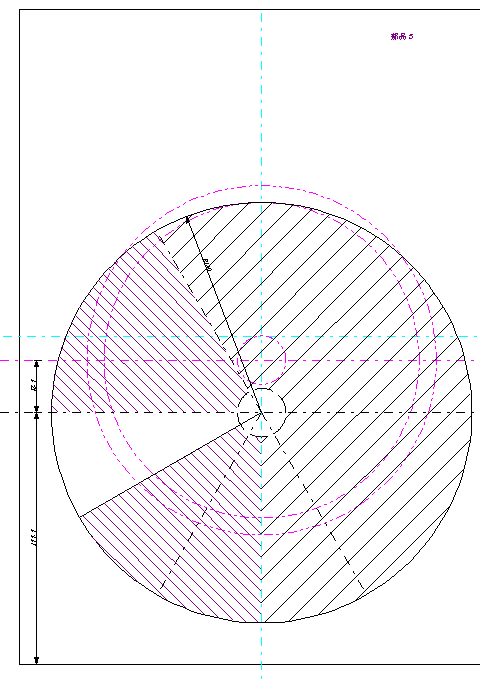

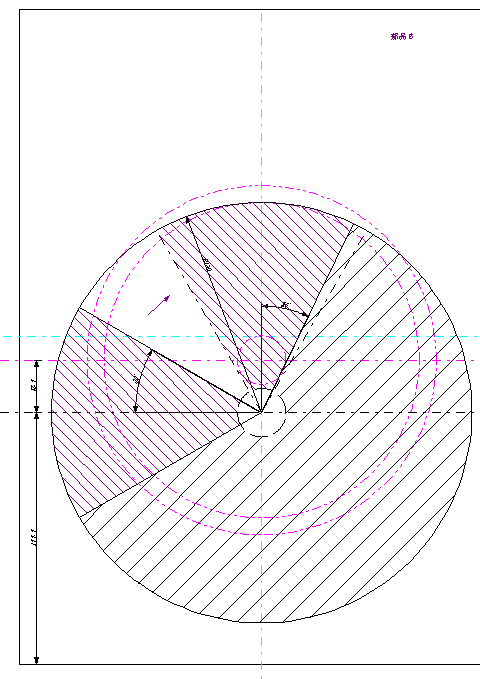

部品4 部品5 部品6

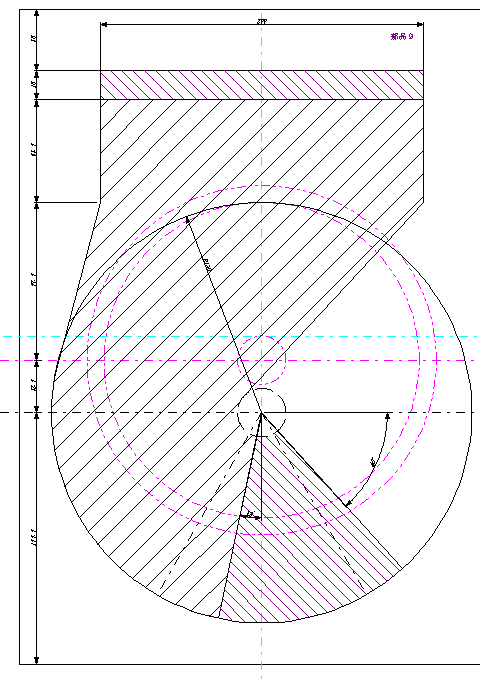

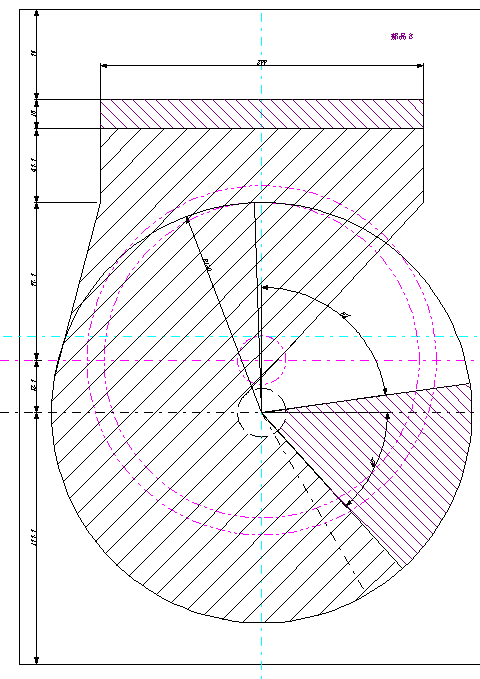

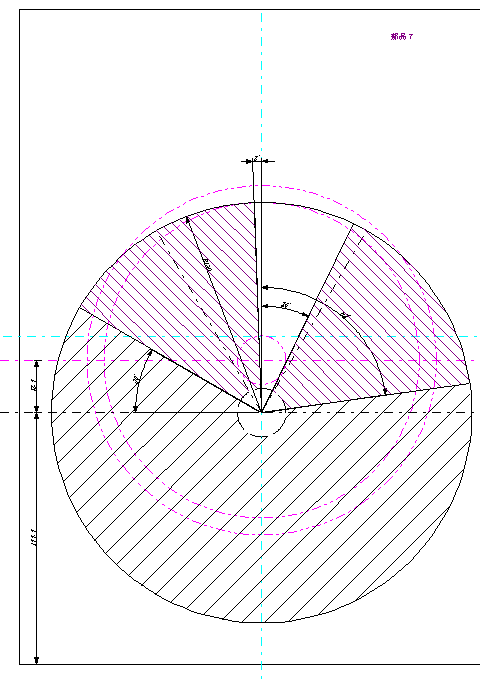

部品7 部品8 部品9

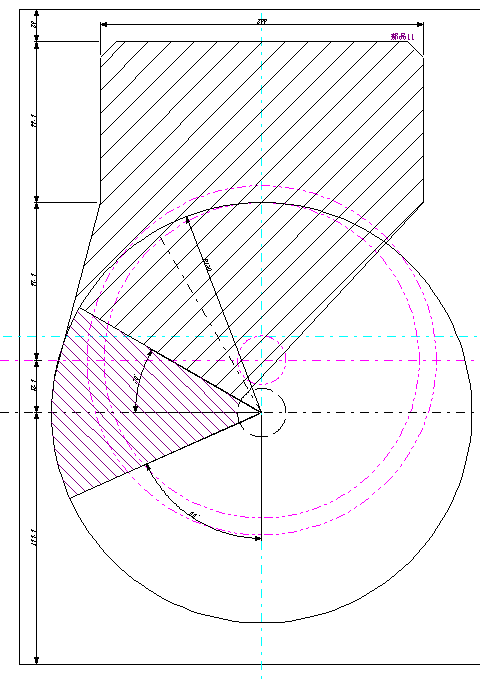

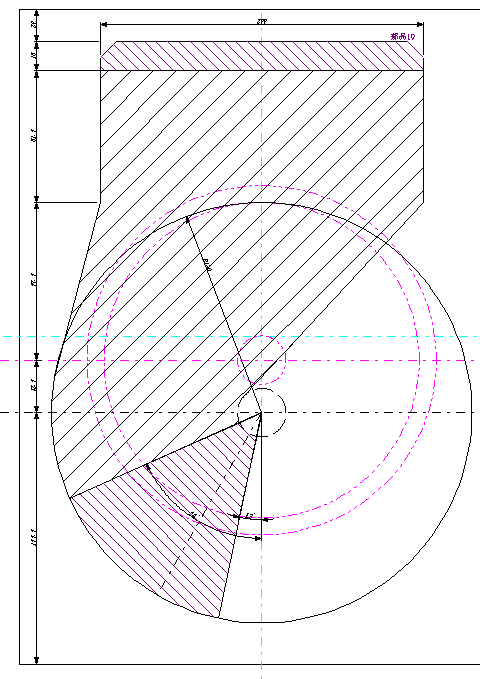

部品10 部品11 ;部品12
部品13
