昨日は天気も良くて暖かくて。　ガマンできずに仕事はお休み。(^^;;
午前中は頭頂部のＲ加工で２時間、午後はスパイラル塩ビ管との接合部の加工、夜に接着と、丸一日かかりました。　

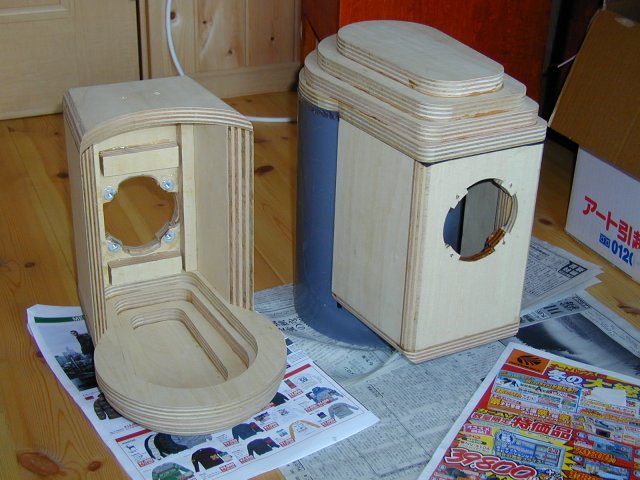

は、１４日の夜間に頭頂部の正規部品を積層接着し、仮組みしてみたところです。　この部分の接着剤はエポキシの９０分タイプで薄くじっくり。

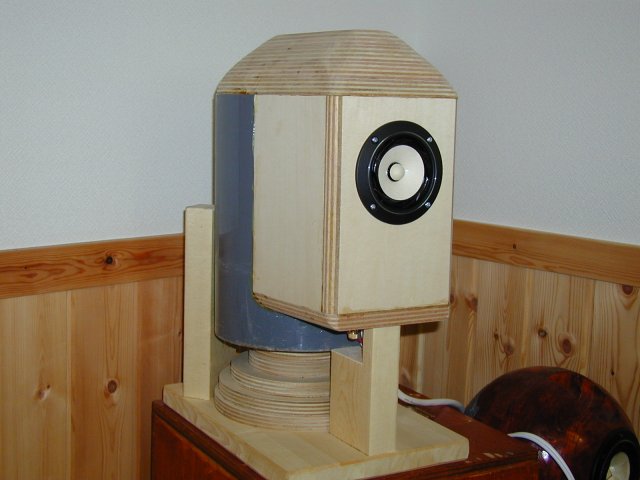

現状の姿。　まさに木の幹に建て付けた巣箱。
頭頂部のＲ加工がもう一息ですが、後日仕上げ塗装の際にきちんとする予定。　接着剤はスキマ充填的な使い方のため、エポキシの５分タイプで実施。
VP200塩ビ管の３D-スパイラルホーン出口の下に、ＭＡＫＩＺＯＵクラフトさんが勘違いで作った円形部品を組み合わせたディフューザーを作りました。　これを置くと、１５０?３００Ｈｚ付近の共鳴音が耳につきにくくなります。

設計諸元
外形寸法：（支持スタンド含）　W250xD350xH500mm
使用ユニット：Fostex FE88ES-R（PDFファイル：FOSTEXのサイト）
空気室容積：3.6L　（形状＝箱型）
スパイラル管径：VP200使用、195mm
スパイラル管長：26cm
スロート入口高H0：4.5cm
スロート面積S0：37cm2　（ユニット面積比＝1.0）
ホーン出口面積S1：61cm2
音道回転回数：３回（スパイラル巻回数：４回）
ホーン長（ダクト内空気容積基準換算値）：177cm
ダクト共振周波数fh0（ダクト内空気容積基準換算値）：42Hz
カット図面：subako_cut.LZH

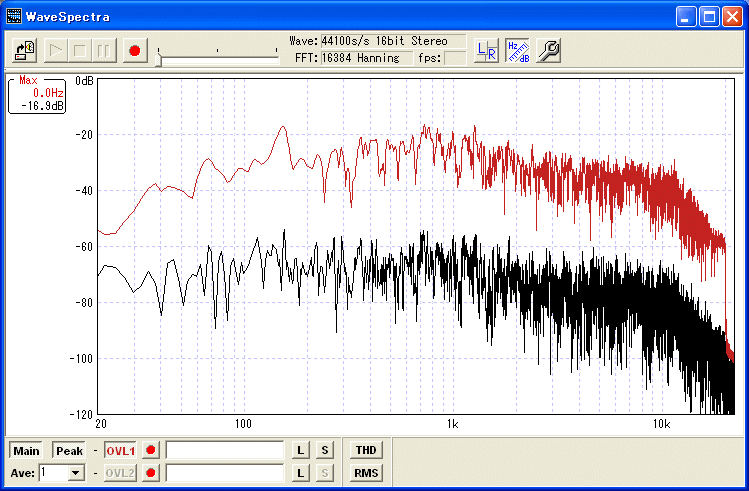

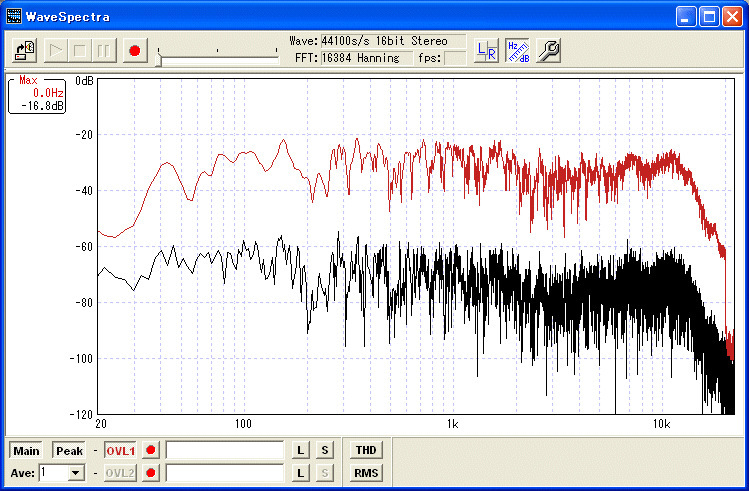

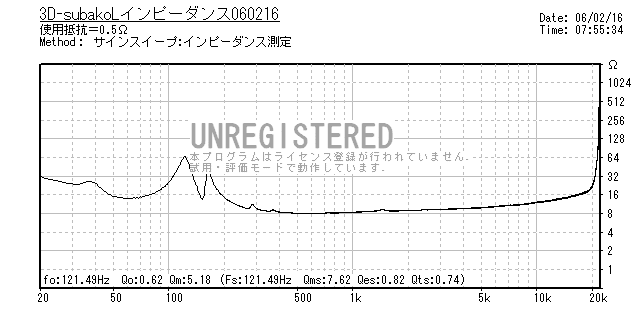

周波数特性と、インピーダンス特性です。（いつものように、おもちゃ機材での測定ですがご勘弁。。）
　Ｌ１ｍ　　　　　　　stereo２ｍ　　　　インピーダンス特性#clear

まずはインピーダンスカーブに３つ山があってよかった。ロボット君と同様に、ショートバックロード＋重低域バスレフで動作しています。
ロボット君にくらべ、インピーダンス第１ピーク（fhi）とfocが少々下がりました。一方、300Hz付近の小山が小さくなっていまして、干渉音の原因（？）が抑えられたように思います。　一方、160hzの音圧ピークはショートホーンのため仕方ないかもしれません。

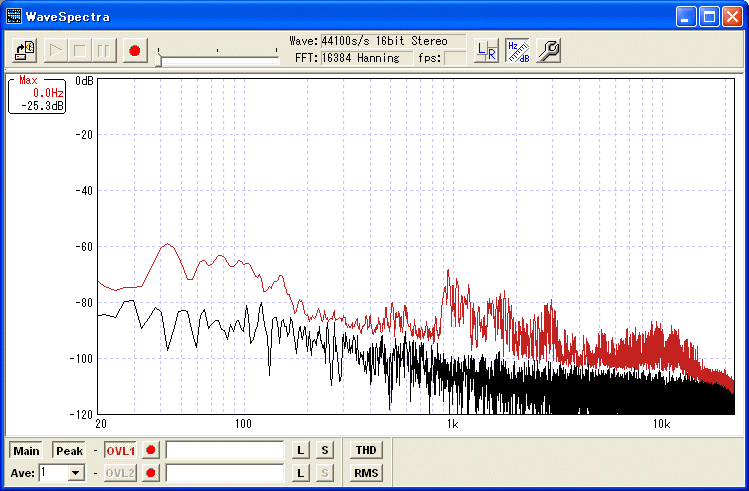

コーン紙「ポン」法によるダクト共振周波数の確認。やはり42Hz付近でダクト共振しているようです。

以下の音の評価は自画自賛になってしまいますが、箱のエージングも進行していないにも関わらず、高能率で実に情報量が多くて且つ立ち上がりの早い すっきりした音になりました。　ロボット君の時から比べ、２皮くらいむけた印象で、小音量でも音像とニュアンスが表現されています。　ステージ奥の鈴の音 の揺れる感じや、フルートの音階による音の震え方の違いとか。　ユニットの性能を出し切っているように感じます。これがシナアピトン合板材の箱の効果か。 　　これなら高くてもこっちを買う人が多いのもうなずけます。　中高域の透明感を一番に欲する私としては、これはかなり得点が高いです。　（もちろん低域 も音楽としては重要ですが）　

弦がきれいでヨーヨー・マのチェロ独奏などでは、弦の震える感じや胴鳴きも眼前に広がります。　マーカス・ミラーのベースの迫力も十分に出ますし、バスドラやスネアも大変バランス良く、ダイレクトに届いてくる感じ。

また、内部平行面がほとんど無い設計(側板も角度が付いています)の成果か、吸音材ゼロにも関わらずロボット君よりも中域下の干渉音が減りました。 　まだあるのですが、耳につきにくいというか、よく出来たバックロードのそれのように　ボーカルなどに「色気」を加えてくれる方向です。　とはいっても、 ショートホーンですので干渉音のレベルとしても大きめです。　今後、吸音材などをいろいろ試しつつ調整してゆきます。

総括として、全てに渡ってロボット君を飛び越え、音のダイレクト感と重低域の伸び、そしてトータルバランスでも以前メインで使っていたSuper- Swan-Kaiを大きく引き離すレベルになったと思います。　スケール感では一歩及びませんが。　　なお、ＣＤプレーヤーがさすがにチープに聞こえてき てしまったので、買い換えたくなってきました。　中古でMARANTZのSA14あたりを狙おうかな。

昨年１０月から3D-スパイラルホーンの製作に精力的に取り組んで来ましたが、3D-スパイラルホーンを「よりバックロード的な低音」にして「重低域をバスレフ動作で伸延する」という当面の目標に、一つの答えを出せたと考えています。
あらためて、ご本家Takenakaさん、塩ビ管スピーカーの方々ほか、関係者の方々に感謝致します。　ありがとうございました。
