9月
10 (日)

今年も買ってしまいました、雑誌付録スピーカーユニット。

今回も自作スピーカーコンテストが開催されるのですが、参加するにはこちらのフォステクス製の8cmユニットではなく、パイオニア製の6cmユニットを使う必要があります。

私は今シーズンはマラソンに注力するため、コンテストに応募しませんので、より音の良さそうなフォステクス製の方を買いました。

これでまた部屋が狭くなる。。という心配はご無用です。作らなければいいのですから。笑
まずは既存のクリアミントに付けて、FE83-solと音の違いの確認と行きますか。


ということで、いつものように8cm用エンクロージャ、クリアミントにマウントし音出しです。
コーンの材質が昨年のstereo誌付録と同じアルミなので、品位は多少向上している気がしますがアルミ質の高域には変わりありません。低音はよくでます。
ボーカルは残念ながらFE系の足元にも及びません。


付録ユニットOMF800P+クリアミントで再生した録音と、FE88-sol+トルネードフライで再生した録音を、2曲、同じ曲で比較のためそれぞれYoutubeにアップしました。
この比較だけ聞き比べると、OMF800Pも侮れないですね。 実際にはもっと差があるのですが、録音してYoutubeアップだと高域の品位の差が小さくなります。

能率に差があるので、録音レベルが同じになるように、OMF800Pの再生音量を上げています。 MoodeAudioのソフトボリウムで、OMF800Pで51、FE88-solで36程度とかなりの差があります。

選曲
1,Digifi-No22 GreenSlleves 32bit/384kHz
3,松岡直也 Fiesta Fiestaより Silver Night Fever

OMF800P+クリアミント
https://www.youtube.com/watch?v=0mNNscIuGCg

FE88-sol+トルネードフライ
https://www.youtube.com/watch?v=Y0jMhCZ-Izk

続きを読む | 閲覧(1405)
7月
2 (日)
カテゴリー  オーディオ
タグ  オフ会 録音 マイク

生録音:2017年6月30日
香取市府馬原宿区 祇園芸座練習
自分もツケ(小太鼓)を頑張って叩いてます。
(動画作成時チリチリノイズが入っており音質低下も著しかったので、動画作成前にリサンプリングして動画構成した差し替え高音質版です。 ぜひこちらの高音質版で聴いてください。)
https://www.youtube.com/watch?v=yu0AOcGnvmI

演目: さん切り~馬鹿囃子:5'22"
さんば:~10'46"
矢車:~13'17"
剣林:~15'21"
磯部:~18'18"
枯すすき:~19'31"
串本:~21'20"
大和馬鹿:~22'48"
大漁節::~24'05"
馬鹿囃子:~26'30"
あんば:~27'42

<録音>
・マイク:WM-61A 3端子改造+ファンタム電源対応
Shinさん改造版(fet2)コピー版
FETは、2SK2880Dで代替
http://www.naaon.com/modules/dblog1/index.php?page=detail&bid=639
・サウンドインターフェース:Steinberg UR22mkII
・フォーマット:88.2kHz、24bit。 → 動画作成時44.1kHz

屋外での一発収録につき、本来メインで収録したい笛の音が遠く障害越しになっています。動画作成時のチリチリノイズ混入、時々入る車の走行音などご容赦ください。

関連動画: 2017年 府馬愛宕神社 神幸祭 当日の動画
https://www.youtube.com/watch?v=ldvChmxTc8U&t=208s
https://www.youtube.com/watch?v=wJpbdHvXIFo


府馬原宿区 芸座

愛宕神社 神幸祭待機中
続きを読む | 閲覧(1777)
4月
30 (日)
カテゴリー  オーディオ
タグ  オフ会 録音 マイク

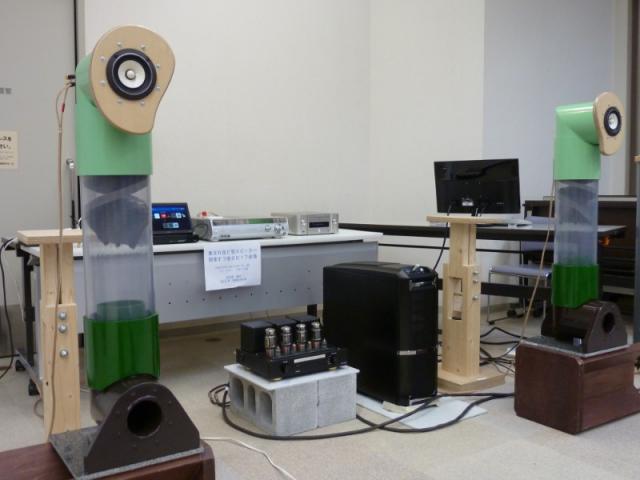

 昨日の、集まれ!塩ビ管スピーカー 2017関東オフ会の様子を、塩ビ管サイトにアップしました。

http://www.enbisp.com/modules/xpwiki/158.html

 自作マイクとPCによる録音のリストは、以下です。会場の雰囲気やスピーカーの音質傾向もよくわかるように録れていると思います。
 ゲインが高すぎてクリップしている曲もありますが、ご容赦ください。
https://www.youtube.com/playlist?list=PLrX-IFCuRL1VEr7uCC5nVOpAFBHhc6bmL

以下は、自分の発表の時の、録音機材の違いです。

  • マイク録音
    ||
  • Q3録音
    ||

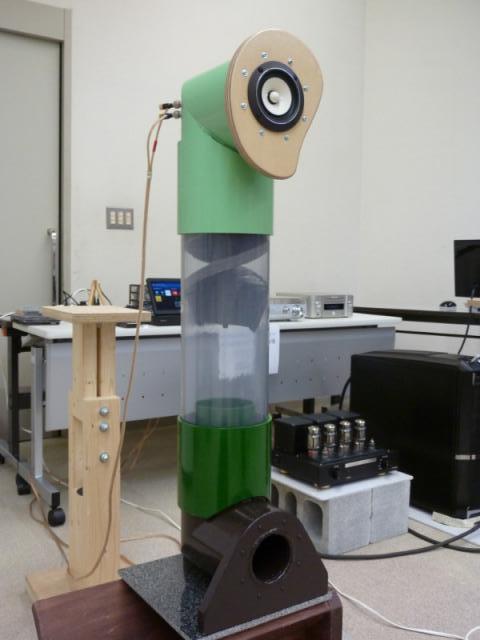

トルネードフライ+FE88-Sol

トルネードフライ+FE88-Sol
コメントあり 2  |  続きを読む | 閲覧(2528)
2月
12 (日)

 昨日シナアピトン合板製のバッフル板を制作し、FE88ES-Rで試したTornadeflyに、本日手元に来たFE88-Solを取り付けて、音出ししてみました。

 事前に周波数特性などで予想していた通り、高域の尖がりは払拭されていますが、もう少し出てもよかったかも。 高域不足と感じる人も多そうな地味で正確な音調という印象。

 低域もまあ出ますが、FE88ES-Rほど出ていない気もします。 Qts値の0.49と0.46の僅かな差によるのでしょうか。

それにしても、悪く言えば優等生的ななり方です。バックロードホーンだと高域不足を更に感じるのでは、という気もします。 ボーカルのはっとするような色気も、FE-83Solのほうが上を行っています。 でも長い時間聴き続けるには、このFE88-Solのほうが安心して聴ける気がしますし、何しろ品位が高いので、良い録音のソースで聴かないと正しい評価ができない良質の音です。

Youtubeに録音を5曲アップしました。
https://www.youtube.com/playlist?list=PLrX-IFCuRL1XWRfxFNPMnyhMcDC6fxNCh


FE88-Solの外箱

FE88-Solの外観
コメントあり 2  |  続きを読む | 閲覧(3663)
9月
19 (月)

 今年はコンテスト応募を見送り、その分色々なことができており、先日注文した Fostexの限定8cmユニット、「FE83-Sol」が入荷したので、2014年stereo誌自作スピーカーコンテスト作品「クリアミント」のウーハーを外して取り付けてみました。

手元に届いたFE83-Sol

 フレーム自体の穴径は大丈夫だったのですが、取り付けビスの位置が微妙に違っていて取りつかない・・ 仕方なく、45度回して付けました。 この向きだと内部の音抜けがイマイチなのですが仕方ありません。

クリアミントに取り付け。フルレンジで使用しツイーターはダミー。

 早速視聴です。


 公開されている周波数特性のとおり、FE103-Solのような高域の強い強調はありませんが、それでも中高域にエネルギーが厚めで、高域の伸びがあまり目立たないような。。 けれども耳障りではないので、長時間の視聴も耐えられます。
 中域の良さは、ベースのFE83の延長線上にあり健在です。特にボーカルはいいですね。決して神経質ではなく、存在感があり大らかに聴けます。 ボーカルを聴くためだけにこのスピーカーに切り替えて聴きたくなります。
 低域に関しても、決して量感豊かというわけにはいかないものの、Q0cが0.65と非常に使いやすい値であり、ボン付く感じがあればそれはエンクロージャの問題ということでしょう。 クリアミントは少しボン付き気味ですので、専用のエンクロージャを設計したいところです。

Youtubeにアップした動画4曲分のリスト

・エルガー 威風堂々 第五番
https://www.youtube.com/watch?v=ZzWS2YG4-BI

・Fourplay Gulliver
https://www.youtube.com/watch?v=v3HGlHIuxa0

・Norah Jones Don't Know Why
https://www.youtube.com/watch?v=LiQb-eigVnw

・大貫妙子 ただ
https://www.youtube.com/watch?v=9BBOJpZqi44

続きを読む | 閲覧(5488)
8月
28 (日)

5月の日記で、緑基板のDACの出力部分の改造をして、満足のゆく音が得られていました。

ただ、Raspberry Piでオーディオしま専科 グループの改造作者の方は、黄色基板の改造で実施しています。

実は、黄色基板も2枚ほど買ってあって、在庫していました。 1枚1,000円ほどですんで、これでよい音が出ればすばらしいです。

改造前は、緑基盤の時と同様にざらついた感じでしたが、改造後は滑らかさが出ていい感じです。 緑基盤との比較では、高域が少し押しが強く、低域は伸びを抑えてキレが良い方向です。

好みは分かれるところだと思いますが、現段階ではこの黄色基盤のほうが音がフレッシュで良いですね。 1個千円程度で買えるので、改造費がその半分くらい上乗せでかかりますが、それでもコスパは最高。

なお、Raspberry Piでオーディオしま専科 グループの後藤さんの改造個所に倣っていますが、コンデンサメーカーが違ったり、タイプが違ったり、容量が少し違ったり、一部取り付け位置がわからず付けていないものがあったりしています。 完全にコピーすればきっともっと良い音になると思うのですが、これ以上良い音になってもスピーカーがボトルネックで違いがわからないと思います。
なお、出力RCAジャック手前の抵抗は560Ω、ポリエステルフィルムコンデンサは2700pFです。
1曲、ソフィーミルマンの曲を録音してみました。
https://www.youtube.com/watch?v=1C5nk9GqbYg
また中途半端な状態ですが、私はこの時点ですでに満足しています。 ありがとうございます!

オリジナルの投稿
https://www.facebook.com/groups/rasp.audio/permalink/481413312052018/

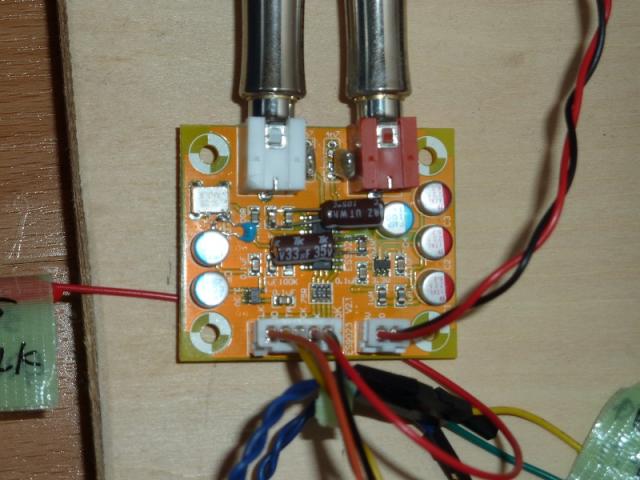

ES9023 黄色ボード改造版の表

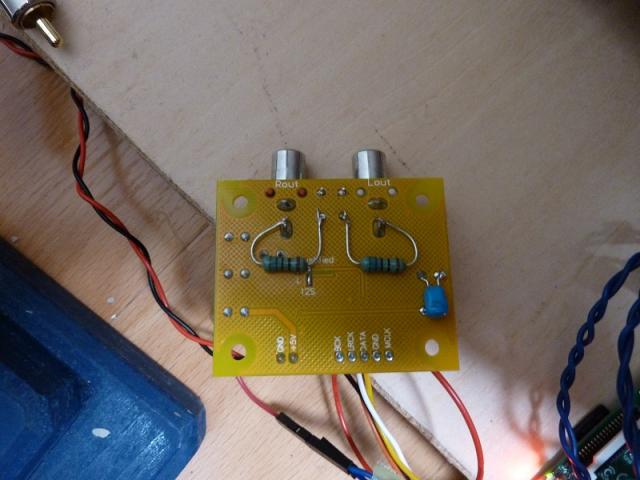

ES9023 黄色ボード改造版の裏
続きを読む | 閲覧(2530)
8月
13 (土)

 先月最新のマイクを制作しましたが、マイクケーブル長に余裕を見すぎて12mと長すぎたため、ハイ落ち傾向にありました。

 折角音質よく取れてもハイ落ちでは残念なので、2mに短縮し、Tornadefly+の音を改めて録りなおしてみました。

賃貸マンションで大きな音を出せずS/Nが十分でない、
生活雑音が入る箇所がある、などご容赦願います。

  • 個別動画
  1. エルガー 威風堂々第5番
    https://www.youtube.com/watch?v=-FMcjXox7OQ
    ||
  2. シーネ・エイ[[FaceTheMisucより] The Best I Ever Heard
    https://www.youtube.com/watch?v=o7JxWHfSHHM
    ||
  3. Fourplay [Fourplayより] Moon Jogger
    https://www.youtube.com/watch?v=QwPM6M0ltM0
    ||
  4. 松任谷由実 [オリーブより] りんごの匂いと風の国
    https://www.youtube.com/watch?v=ShtnKVXG-1E
    ||

 まあこのスピーカーは変にハイアガリでもないし、ボーカルも大らかに鳴るので日常聴くには聴きやすいです。 でもじっくり聴き込むには力不足ですね。 次を作りたくなってきます。 :-)

 今年はstereo誌の付録付き号を買わなかったので、夏の工作がありません。 その分、先日Fostexから限定発売になったFE83-solを予約しました。 まずはクリアミントに入れてみるくらいしか予定していませんが。。

続きを読む | 閲覧(2240)
8月
7 (日)
カテゴリー  オーディオ
タグ  オフ会 録音 マイク

昨日行われた、カノン5Dさんによる、オーディフルブランド第一回視聴会の様子の録音です。
 (動画内の日付が5日となっていますが6日の間違いです)

第1回 オーディフィル試聴会
http://blog.goo.ne.jp/4g1g4g0/e/4ed6fefd8d6ee9f747dd8aa91cfbb7c5

2016年8月6日 17時~19時(動画で5日とありますが間違いです..)
@ 藤沢商工会館 ミナパーク 5F

前半1/2
https://www.youtube.com/watch?v=aZ5zp4jbdjM
||
前半2/2(アニソン部)
https://www.youtube.com/watch?v=gFu3crA6I4g
||
後半(ネットワーク変更:フルレンジも聴けます)
https://www.youtube.com/watch?v=4QVAOO5A3WA
||

  • 録音:byなーお
    • マイク:WM-61A 3端子改造+ファンタム電源対応 Shinさん改造版(fet2)コピー版。 FETは、2SK2880Dで代替。
    • サウンドインターフェース:Steinberg UR22mkII
    • フォーマット:44.1kbps、24bit

 今回、マイクケーブルを12m→2mに短縮し、高域の減衰を極力避けましたので、より現場の音をきちんと捉えていると思います。
 ただし、部屋の左隅前方で録音したため、高域がダウンしている、低域が左右位相差の影響かかなりおかしなように録れていますが実際にはきちんとした低域でした。 ご容赦のうえご視聴ください

かなりツボを押さえたネットワークだと感じました。 個人的には、M800のほうではなく、P2080のほうが好みの音質ですね。 自分でネットワークをカスタムするのはなかなか大変ですが、こうした既製品として販売してもらえれば、簡単に高音質に変身しますので、とてもお勧めです。

まあ、自分はM800は持ってないしP2080同構成のクリアミントでネットワーク出来上がってますので、今回は購入することはありません。

なお、10月には第2回試聴会が有楽町であるそうなので、ご都合つく方は是非どうぞ!

続きを読む | 閲覧(4062)
7月
3 (日)

 先日、同ECMカプセルでマイクを作ったのですが、FETが小型タイプではなく、私の技量ではコネクタのインナーを使用できるサイズに収まらなかったこと、シールドケーブルが今一つでノイズが乗ること、などから、もう1セット作り直してみました。

 FETは現行代替品、(イサハヤ電子)2SK2880(D)を使用です。 1個80円しますが、この小型サイズは現行品ではこれしかないし、絶版品はもうほとんど手に入りません。
 シールドケーブルも、指定品の(mogami)3031をネットで購入し片側12mずつ使用。

 回路は、20Ωの抵抗を省略したこちらの記事のものです。

 先日の録音は、ユニットがFE103-solでハイ上りでしたが、今日はP1000に変更しています。 ハイ上りの音ばかり聞いていると、耳のバランスがおかしくなってしまい、正しい音を判断できなくなってしまいます。 P1000+ND25FA-4の組み合わせは解像度などは価格なりですが、落ち着いた音で長時間聞いていられます。

 マイクが変わったこともありますが、無指向性マイクなので実際の音もこんな感じですね。部屋の特性も含めて聞いた音にかなり近い音で集音できています。 ヘッドホンで聴いてみてください。

https://www.youtube.com/watch?feature=player_embedded&v=hKeNuglNkco

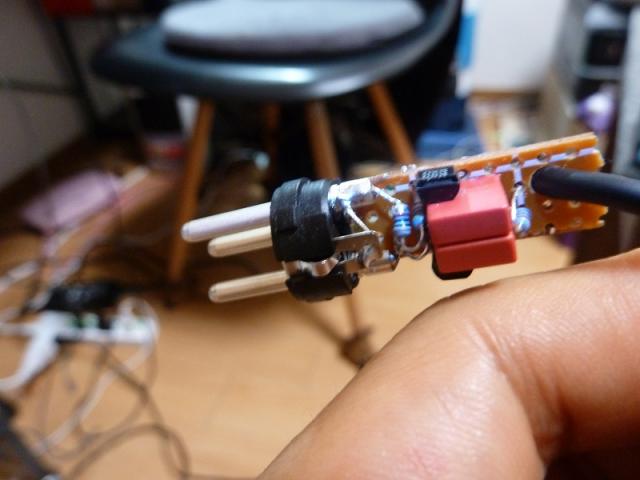

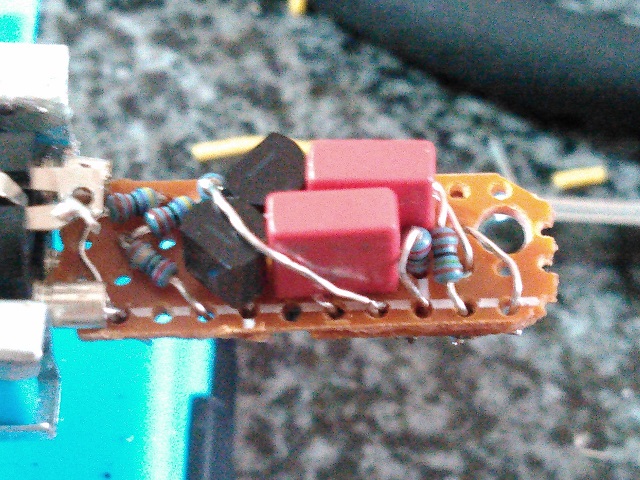

実装面1

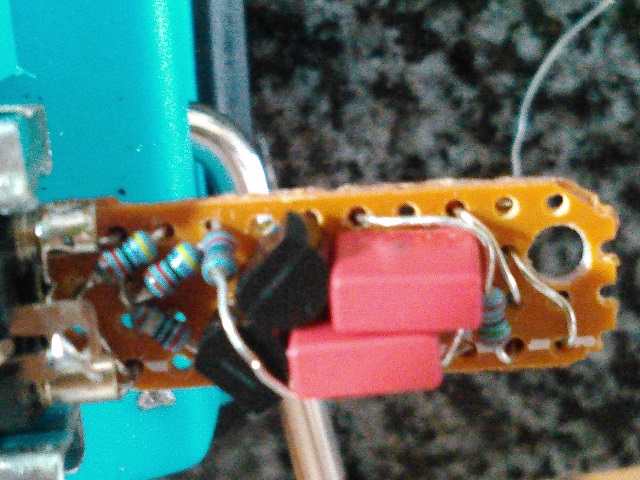

実装面2
コメントあり 4  |  続きを読む | 閲覧(4817)
6月
20 (月)

 自作スピーカーの音を録音して、「こんな音になりました」とYoutubeに上げても、耳で聞く音と録った音の違いが大きくて、実際の音は想像力を働かせて頭で聴くしかなかったのが今まで。

 半年ほど前にe-bayで買っておいた往年の絶版Panasonic製無指向性マイクカプセル「WM-61A」を使って、shinさん設計のファンタム電源駆動型プロ用マイクを自作し、使用開始しました。

 噂通りに、良い音がします。 これで言い訳は部屋ネタくらいしかできなくなりますね。。 :roll:

マイク用

抵抗は本当に小さなものが良くて、「小型1/4W」と指定して買わないと、とてもじゃないけど実装に苦労しそうです。

品名型式単価(円、税抜)数量
マイクカプセル(Panasonic)WM-61A4002個
基板1.2mm厚602枚
XLRコネクター(ノイトリック)NC3-MXX4002個
2芯シールドケーブル(モガミ)3031 2.8mm/29AWG10012m(必要に応じて)
MFコンデンサ(WIMA)MKS2 0.22μF 63V534個
FET(Toshiba) 2SK246(GR)304個
または(イサハヤ電子)2SK2880(D)804個
小型1/4W抵抗(タクマンorKOA)1MΩ104個
47KΩ104個
10KΩ102個
2.2KΩ102個
1.5KΩ102個
20Ω104個

実際には、シールドケーブルは指定品を秋葉原で入手できず別のものを買っています。
なお、FETを2SK-2880(D)を使う場合は、こちらの記事の回路図です。

ほか、必要に応じて

品名型式単価(円、税込)数量
オーディオインターフェース(Steinberg)UR22mk213,5891台

・・これは、(TASCAM)US-144mk2ではノイズレベル、ゲインとも実力不足で使用に耐えないレベルだったため追加購入したもので、もっと良質のものを持っていれば購入不要。 言うまでもなく、48Vファンタム電源を2本のマイクに供給して入力できるもの。48Vでなくてもよいが、電圧が下がればその分マイクカプセルへの印加電圧も下がってS/N比が悪化するため、48Vがベスト。 なお、UR22mk2は仕様上48Vとなっているが、実測すると38Vしかなかった。
 なお、新規に購入する場合は、マイク自体のゲインがそれほど高くないため、高ゲインアンプを内蔵しているものが良い。

製作

基板製作

上記ページの回路図の通りに作る。 以上。

 といっても、今回は相当小さなコネクタの中に沢山の部品を詰め込むため、画像だけ何枚か載せておきます。 なお、ノイトリックのXLRコネクタは元々内ねじで最初から内径が小さいのに更にインナー部品でケーブル口を締め付ける方式で、とてもじゃないけどこのサイズに収めることはできず、インナーは付けずに組んでいます。

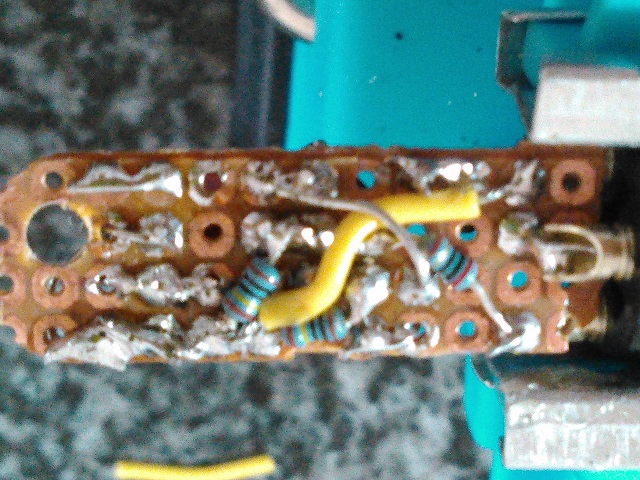

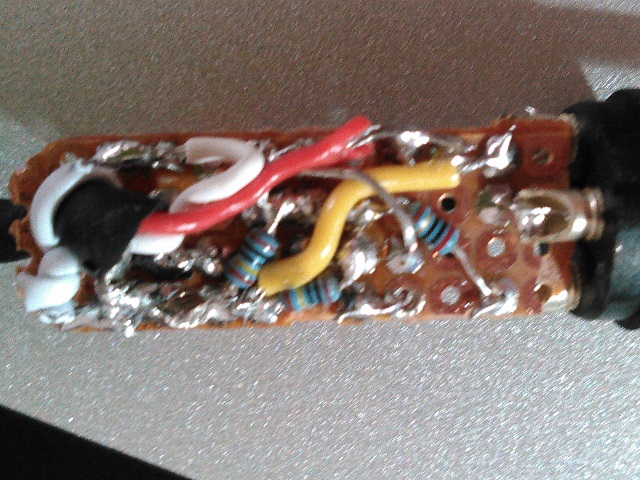

裏側、シールドケーブル結線前
裏側、シールドケーブル結線後

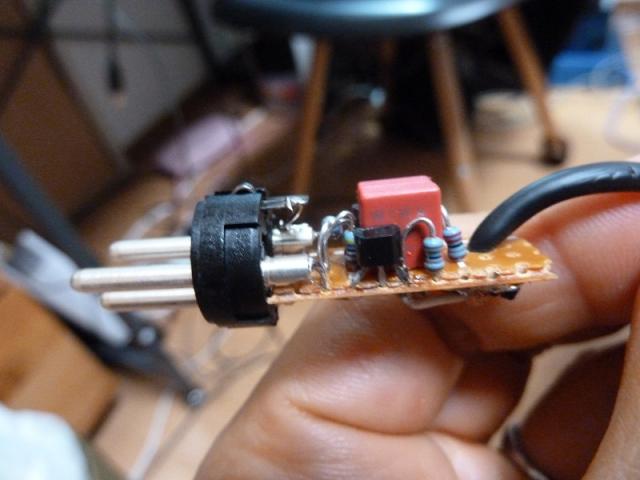

上面
上面、別角度

マイクカプセルの3端子化

 これはもう、上記shinさんのブログにも掲載されていますし、オリジナルのLinkwitz氏のところにも載っていますから、同様にやればOKです。
 ただ、Grandははんだがついても本当に取れやすいので、付いたらすぐにエポキシで固めてしまいましょう。

 その後、自前のケースに入れるのですが、私は手持ちであった、標準プラグの金属ケースを使いました。もっと小さいもののほうがしっくりきそうです。

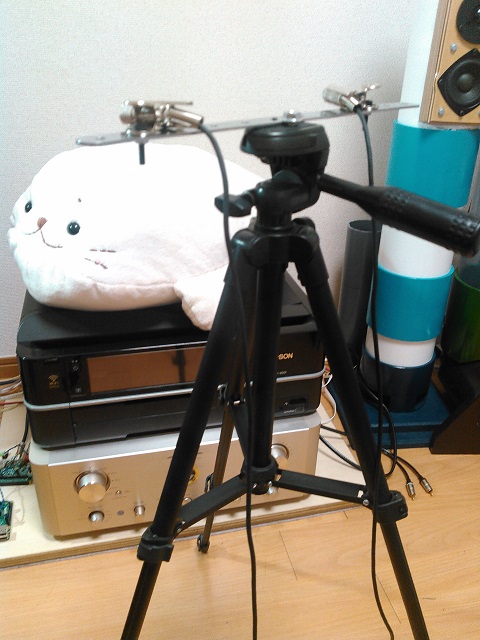

安価な3脚を使用

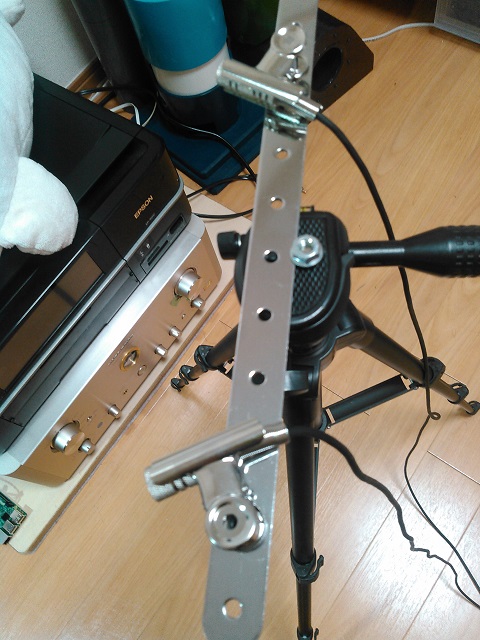

100円ショップで買ったスチールプレートに、メガネクリップで取り付け

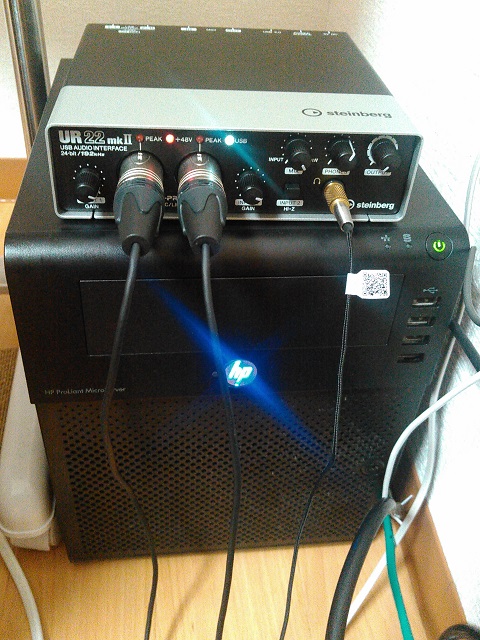

NAS+UR22mk2

録音、試聴

 以下聞いてわかるとおり、音質の良さは本当で、e-bayでギャンブルで買ったWM-61Aが本物であると確信しました。 :hammer:

 低域も伸びているし、高域も強調せずすっきり伸びきっていると思います。
https://www.youtube.com/watch?v=NLDBxkJ5Wy8

 Tornadefly + FE103sol で、2016年塩ビ管スピーカーオフ会で鳴らした曲をかけてみました。 プレイヤーを長年使用してきた、X-DDC+DC-61から、RasPiオーディオに変更。 録音機材もH2nから自作マイクに変更して、細かな音が拾えるようになりました。
<音源>
選曲:http://www.enbisp.com/modules/diary/index.php?page=detail&bid=536
<再生>
プレーヤー:
RaspberryPi3 + ES9023 Hifiberry 互換DAC
ダイソーT-362改造版電源
・アンプ: Marantz PM-14SA ver2
・スピーカー:Tornadefly(FE-103-sol) + ND25FA-4(Hipass 12db/oct)
<録音>
マイク: (Panasonic) 無指向性 WM-61A 3端子改造+ファンタム電源対応Shinさん改造版(fet2)コピー版
マイクカプセルはe-bayで購入、FETは、2SK246GRを代替で使用。
http://ameblo.jp/shin-aiai/entry-10465233115.html
サウンドインターフェース:Steinberg UR22mkII
フォーマット:48kbps、24bit
賃貸マンションで大きな音を出せず、S/Nが十分でない、生活雑音が入る、途中クリップ箇所がある、などご容赦願います。

コメントあり 2  |  続きを読む | 閲覧(5477)
