10月
2 (木)

来週からの新しい職場へ通勤するための単身の前線基地へ引っ越しました。

平日はここから職場へ18Kmを自家用車通勤。 休日は洗濯物を持って自宅へ帰宅、という単身赴任生活が始まります。

結局、メインのシステムをそのまま持参しました。 6畳洋室は余裕がありそうですが机がまだ来ていないので、実際には狭いですね。

そして新しい部屋で何もないのは良いのですが、賃貸でスピーカー工作は多分全くできません。 もっぱら週末に自宅に帰った時だけごにょごにょできます。

これから定年まで9年ほど、この環境で仕事を続けられればと思っています。(契約社員に定年は無いですが)


4Ton車1台で

スピーカーの暫定配置
コメントあり 3  |  続きを読む | 閲覧(6235)
5月
9 (金)

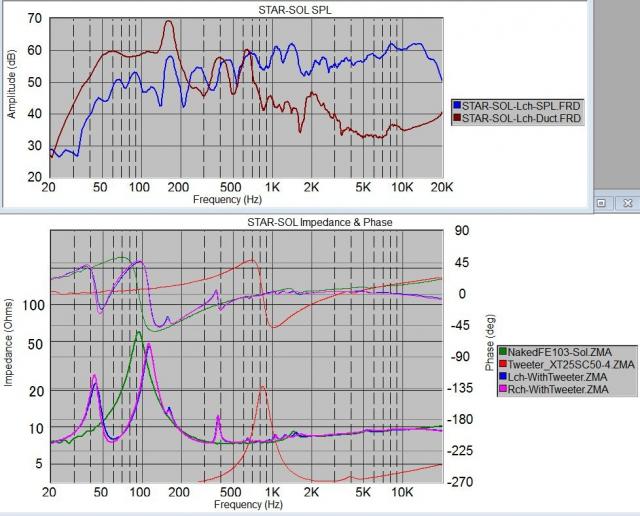

先日のインピーダンス測定後、ダクトの再チューニングを行い、周波数特性と合わせて確定版として再測定しました。

ついでに、先日のインピーダンス特性がグラフ縦軸がLOGスケールではなくリニアスケールになっていたのに気づいたのでそれも修正。

また、周波数特性もARTAのデュアルチャンネルで測定し、Speaker Workshop にインポート、インピーダンス特性グラフと並べてみました。


中域の共鳴があり、ダクトからの漏れによってモロに干渉をうけていますね。何とも荒々しい特性です。(汗) オフ会は吸音材の増量もせずにこのまま行きます。

オフ会の配布資料を書きました。

続きを読む | 閲覧(4243)
5月
5 (月)

昨日F特測定したのですが、どうもRchの低域の伸びが今一つのようで、7年ぶりにインピーダンス測定にトライしてみました。
使用ソフトは、「ARTA」に付属の「LIMP」です。 「Myspeaker」でもインピーダンス測定は可能なのですが、アンプを介して行うため、バランス出力のアンプは使えなかったり、接触不良などで抵抗が外れたりするとPCのマイク入力が壊れたりするので、アンプを介さずに測定できる「LIMP」で今までも測定してきました。

  • 参考にしたのは、当サイトのこちらの記事。 オヤさんのサイトがずいぶん前にクローズされてしまったのは痛かったですが、今なら他にも参考にできそうなサイトはググれば出てきますね。
  • ARTAは、こちらからダウンロードできます。
  • ケーブルの製作
    • サウンドデバイス出力を100Ωセメント抵抗を介してスピーカーに接続し、抵抗手前からダイレクトにマイクRch入力に。 抵抗のスピーカー側からマイクLchに入力します。

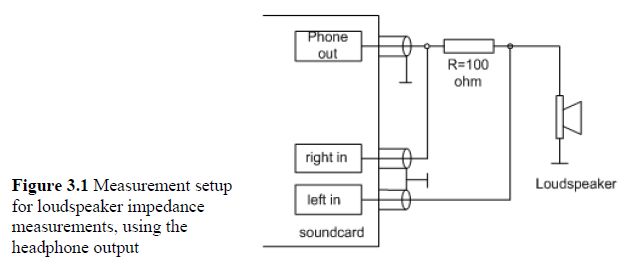

      LIMPマニュアルの「Figure 3.1」

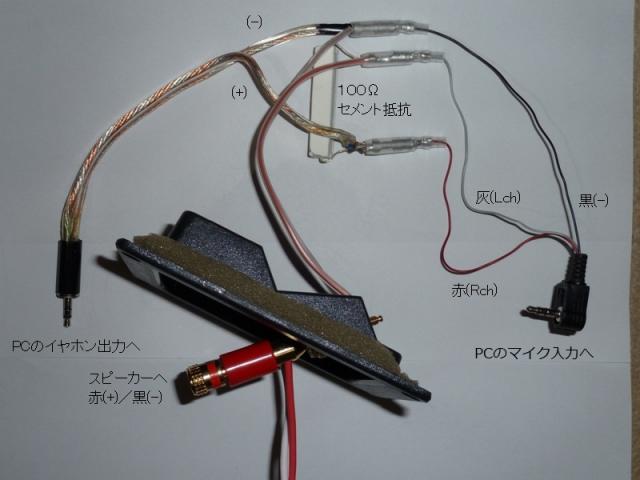

    • 実際に製作したケーブル。 (手持ちにあったものを流用したので、配線太さがまちまちですが)
      イヤホン出力プラグ側はモノラルでもOKですが、マイク入力プラグはステレオミニプラグが必要です。
  • LIMPの設定

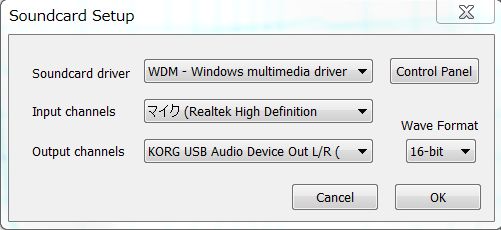

    • Setup / Audio Devices
      製作したケーブルをイヤホン出力ジャック/マイク入力ジャックに差して、LIMPのメニューのSetup / Audio Devices で表示するウインドウ上で、使用するサウンドデバイスを選択します。
    • Setup / Generator

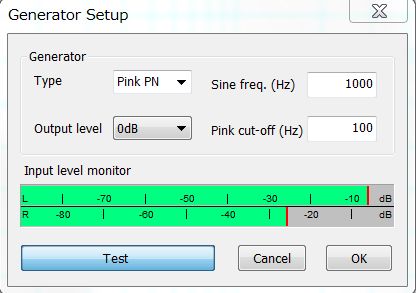

      スピーカーを接続し、LIMPのメニューのSetup / Generator で表示するウインドウ上で、「Test」を押すと、マイク入力レベルが表示されます。 出力レベル十分に高くしておくと、測定精度も高くなるそうです。
      なお、この図のようにL側のレベルが高い場合は、L/Rが逆に接続されている可能性があります。 (その場合は、次の項目「Refference channel」を変更します。)

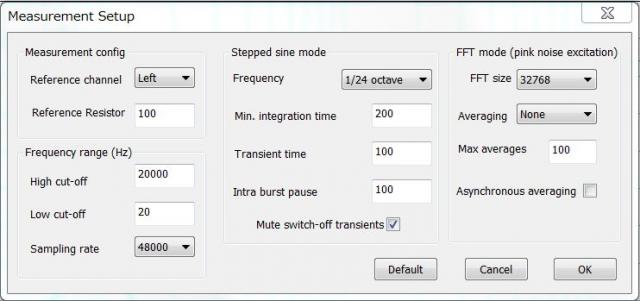

    • Setup / Measurement
      LIMPのメニューのSetup / Measurementで表示するウインドウ上で、Measurement config 内で 「Refference channel」の「Left / Right」 を正しく選択します。 どちらか迷う場合は、ひとまず測定してみておかしければ逆にしてみる、という手順で大丈夫。 平均化などは必要に応じて試してみるとよいでしょう。
  • 測定
    • LIMPのメニューの Record / Start か、アイコンの「Start Rec」を選択すると、測定を開始します。

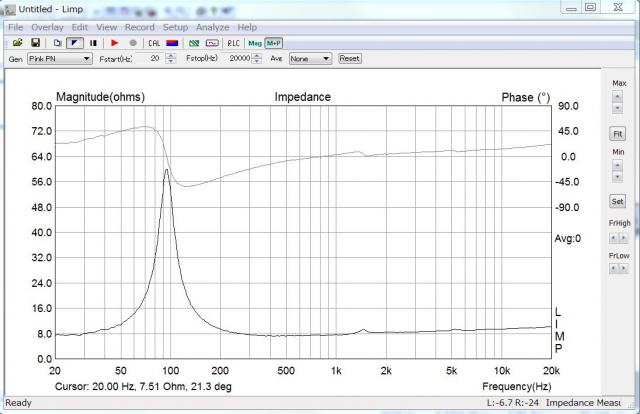

    • 測定結果は、例えば下図のように出ます。グラフ縦軸スケールなどは、必要に応じて調整します。
    • File / Export As で、「Plain .ZMA」形式データを生成しておきます。
  • Speaker Workshop へのインポート
    ARTAやLIMPの測定結果は、上の図のように単独表示で確認するところまで可能です。 その先、測定結果データの重ね合わせや、シミュレーションなどは Speaker Workshop へインポートして行うとフレキシブルに活用できます。
    • ダウンロードはこちらから
    • 左側のプロジェクトペインで右クリックし、「Import」を選択して、LIMPで生成した「.ZMA」データをインポートします。
    • 2つのデータを重ね合わせたい時は、夫々のZMAデータをImportした上で
      • 左側のプロジェクトペインで右クリックし、「New」~「Chart」 を選択して、チャートウインドウを作ります。
      • そのチャートを開いた状態で、右クリックし、「Add」で開くウインドウで、「.ZMA」データを追加してゆきます。 これで重ね合わせてゆくことが可能。

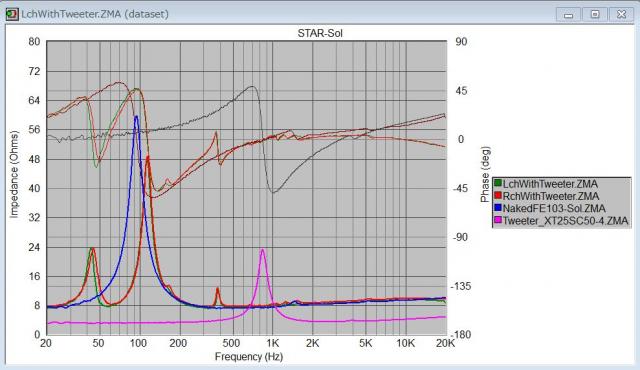

        スター-Solのインピーダンス測定結果グラフが以下です。 裸のFE103-Sol、裸のツイーターXT25SC50-4 、スター-SolのLch/Rch の合計4つのデータ(インピーダンスと位相)を重ね合わせています。 スケールやグラフのプロパティなどは適宜調整します。
    • スパイラルバスレフらしく、FsとF0'間の谷底の広さが広帯域の輻射(ロードがかかっている)状態を示しています。
    • 400Hz付近に共振点があるようだけど、何かなあ。 第2空気室単独の共振? それとも気柱共鳴? 原因不明です。
    • しかし予想通り、LchのFsが少し低いですね。 ダクトの捻りが強いかな。 修正しなくては・・
  • Speaker Workshop は使いづらい面もあるのですが、慣れると本当に便利です。 これを機会に皆さんも始めてみてはいかがでしょう?
コメントあり 6  |  続きを読む | 閲覧(7894)
5月
4 (日)

先日製作した、スター-Solのバッフル塗装とF特の測定をやってみました。
塗装は水性クリアニスを10回程度塗り。


測定のほうは、いつものように狭い部屋で適当に測定しているため、参考程度にしかなりませんが一応載せておきます。

  • ユニット特性どおりのハイ上がり。 バッフルに15度の迎角が付けてあるためこの程度で収まっているが、軸上で測定したらもっと顕著に出る。
     ツイーター付きは10KHz以上でほんの少しレベルが上がっている程度だが、聴感では指向性がブロードになるぶんSolの高域のきつさをマイルドに拡散してくれる感じ。
     いつもの測定と異なり、PCの標準マイク端子に入れて測定したので高域が減衰しているが、実際にはもっと伸びていると思う。
  • 星型バッフルは、ScanSpeakの付録ユニットの時はちょうどよかったけれども、中域の張っているFE103系では1~2KHz付近にピーク、いやむしろ丘ができてしまった。 これはヘッドを作り直さないと治らないから仕方ない。
  • 低域は175Hzのfd2ピークは以前のスターでもあった通りで、本来なら押えたいところだが。 また、ダクト出口音圧では、ダクト面積を広げたことで中域の漏れがオリジナルのスターよりも増えてしまっている。

というところでハイ上がりは仕方ないとしても、 やはりベストな箱では無いなあ。 もっと時間をかけて新作すべきなのでしょう。

続きを読む | 閲覧(4963)
4月
27 (日)

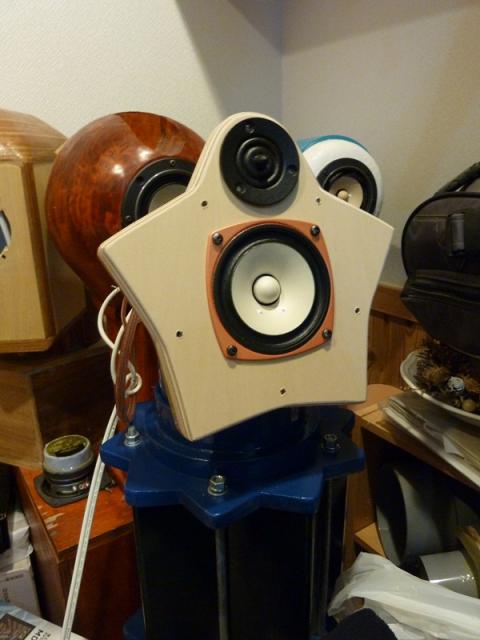

本日、バッフル切出し・削り込み、ユニット取り付け、スパイラルダクト調整を行いました。 ツイーターは昨日の予察のとおり、(Vifa) XT25SC50-04を無理やり組み込んでます。(ネジ止め未実施)

うん、いいですね。
中高域の能率が高いので低域が少し薄めかもと思いますが、50Hz以上はちゃんと出ていますし、質感や帯域内バランスとも維持されています。 スパイラルのディスクは、従来の6枚から4枚増やして、手持ちの10枚全てつぎ込んでます。 ダクト面積を大きくとるため、ディスク間のねじれ位相を小さめに調整、そのぶんディスク枚数を増やす必要があるのです。 本当はもっと増やしたいのですが、作るのが面倒。 :hammer:

高域は予察のとおりですが、エージングがかかってきたのか少しずつ滑らかになってハイ上がりなのに耳触りではありません。
とにかく中高域の歪みが少なく、分解能が良いので、少し煩いめの曲をかけても聞いていられます。

持っているCDをとっかえひっかえ聞いていますが、今までで一番良い音で聴けています。 オフ会をお楽しみに。 ;-)

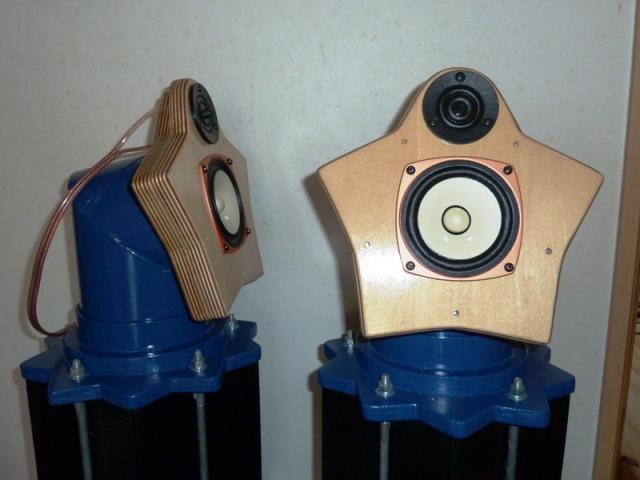

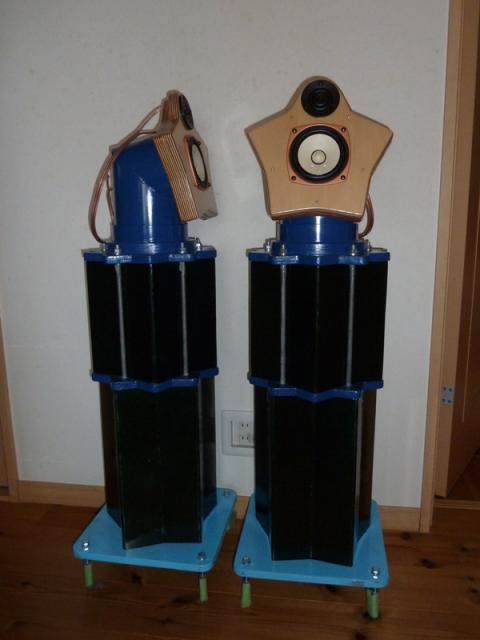

STAR-Sol(未塗装)

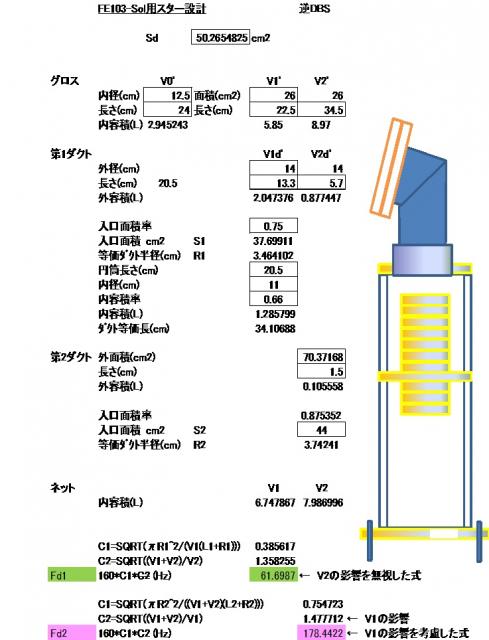

STAR-Solのダクト設計
続きを読む | 閲覧(4313)
4月
19 (土)

5月11日に迫ってきた、集まれ!塩ビ管スピーカーの2014関東オフ会に鳴らすスピーカー。 昨年の「スター」のユニットを交換して行く予定で、図面の変更を実施中。 ;-)

原作は、ユニットをバッフル中央から上側にオフセットしてバッフルステップ効果の低減を狙っていたのだけれど、どうも振動が大きくなる原因かもしないので、今回は中央に配置。
バッフルステップは強めに出てしまうけれども、それも音の味となればよいでしょう。

製作は18mmシナアピトン合板のバッフル板だけなので、始めれば早いと思われます。

しかし、肝心のFostexの限定ユニットFE103Solはいつ出荷開始するんだろう? 4月中旬ということだったのだが、全く音沙汰ない。。 :roll:

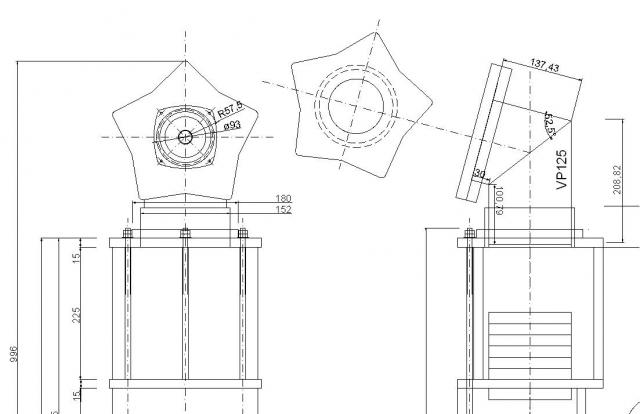

なお、図面は「DraftSight」というフリーのAutoCadLTほぼ互換の2次元CADを使っています。 この程度の作図ならこれで十分!


限定ユニットFE103Solを装着予定
続きを読む | 閲覧(3240)
5月
22 (水)

先日の、集まれ!塩ビ管スピーカーのオフ会2013での、スターの動画を、たてちゅうさんがアップしてくれたので、ここに貼っておきます。(ヘッドホンで聴いてください)

選曲内容はこちら
スターの詳細はこちら

「ポン!」と軽く飛びだす中低域と、ローエンドは追わないけどそこそこまで伸びた低域(40Hzくらい)で、ドンシャリな音に仕上がっています。

昨年までと異なる位置での視聴となったおかげで、バスレフ感満載のスピーカーでも、それほどひどいボン付きにならなくなっており、助かりました。 それでもまだ少しクセが強く出ます。

動画で逆ダブルバスレフスパイラルの特徴が伝われば良いと思ってます。

なお、オフ会報告のページはこちらです。皆さんの力作が勢ぞろい! とても楽しいオフ会でした。 :-)
http://www.enbisp.com/modules/xpwiki/150.html

また来年、皆さんよろしくお願いします。

||


撮影:たてちゅうさん
コメントあり 2  |  続きを読む | 閲覧(6799)
11月
18 (日)

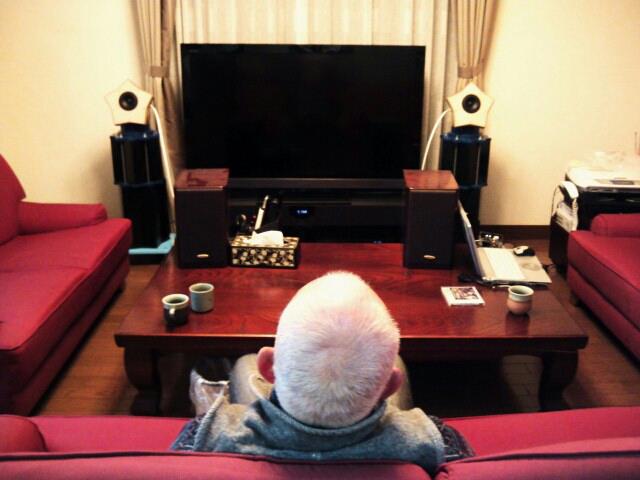

 2012年stereo誌コンテスト3位を受賞した拙作スピーカー「スター」を、同じくstereo誌付録デジタルアンプ「LXA-OT1」と共に実家に養子入りさせてきた! :-D

 高校の同窓会のため車で移動して姉夫婦と父の住む実家に泊めてもらったのだけれど、 折角ならオーディオ好き・音楽好きの父に「スター」を聴いてもらおうと、新型「ノート」に乗せて行った。

 クラシックの音源はあまり持っていかなかったのでじっくり聴いてもらうことができなかったけれども、最終的にはテレビのLINE-OUT出力をデジタルアンプに繋いで音出ししたところ元々サラウンドスピーカーを付けていたテレビの音に比べてだいぶ良くなったため、父も気に入ってくれた様子。

 喜んでもらえればそれで良かったのだが、持って帰らずそのまま置いておくことにした。 姉夫婦にとっては押しかけ婿(?)みたいな感じだが、まあ父のためということで許してもらおう。 最近ボケも進んできて、あちこちに病巣を抱えているためそろそろ介護認定が必要なことも考えると、今のうちに孝行しておこうと思う。

 まずは「スター」とデジタルアンプだけだが近い将来、テレビからのHDMI入力でボリュームコントロール可能なデジタルアンプを追加してあげれば更に品位の高い音になると思うので、少々物色しておこう。 :-)

コメントあり 2  |  続きを読む | 閲覧(8767)
11月
10 (土)

 一昨日、仕事を休みにして湘南のコニさん宅に古舘さんとお邪魔してきました。

 朝の4時前に千葉の自宅を出発して最寄りのインターで高速に乗り、東名御殿場で降りて箱根芦ノ湖経由、総行程440Km。 メーター燃費計で21.9Km/L、満タン法で20.7Km/L。

 高速では3車線の中央で流れに乗りつつ時々ECOモードを切って追い越したり、 箱根の上りではほぼ常時ECOモード切りでSC効かせたりしたけど、 距離を走った分で補ってハイブリッド車に迫るこの燃費は立派だと思う。

 ワインディングのドライブ感は、タイヤがノーマルサイズのエコタイヤなので、それなり。 トルクやパワーもSCオンで普通に走る分には十分、たぶん余程攻めなければ。。

 紅葉の箱根・湘南ドライブのあと、時間調整してコニさんのご自宅へ。 3年ぶりにお邪魔しましたが、メインスピーカーの構成もアンプ構成もずいぶん変わっていました。
 BeringerのDCX2496デジタルチャンデバを中心に、クラウンのプリアンプ1台、パワーアンプ複数台で構成された、6ウエイスピーカーです。
 サイズもそこそこ大きいのですが、ご自身の音の好みに収まる締りのある低域、繊細な輝きを放つ高域が印象的でした。

 少しして古舘さんが到着。 今年のコンテストのお題であったstereo誌付録のScanSpeakユニット使用の3セット鳴き比べをしました。
 コニさんの「アルパカ」は締まった低域。 古舘さんの音響レンズスピーカーは中高域の独特の広がり感が印象的でした。
 そして何より、同じソースを再生しながらスピーカーセレクターを切り替えて行ったのですが、同じユニット、それも中高域の音質傾向があまり変わらないと言われるこのScanSpeakユニットでもこれほど音が変わるのか!という驚愕の違いがありました。 特に、古舘さんのスピーカーは音響レンズによって高域の拡散効果は想像していた通りだったのですが、ボーカルを中心とした中域も能率が向上して音圧レベルがかなり上がっていた件について、どういう効果によるものなのか、3人で首をかしげていました。

 私の「スター」ですが、中低域のレベルが高すぎて少しボン付き気味でした。 何らかの共振を利用するスピーカーは、部屋の影響をモロに受けやすいですね。

 じっくりと楽しい時間を過ごして、近所のイタリアンレストランで(コンテスト3位入賞のお祝いを兼ねて)夕食を取り、夕方にお宅を後にしました。 ありがとうございました。

 次回は来年の6月ごろ(?)予定されている塩ビ管スピーカーのオフ会でしょうか。 またまた楽しみですね!

 拙作スピーカー「スター」をこんな風に積んでいったのだけど、箱根のタイトカーブでは右側のスピーカーがごろごろ転がり出す始末。 スピードはやや抑え気味でドライブを楽しみました。

箱根で撮影した富士山。久しぶりにじっくり近くで眺めた気がする。

芦ノ湖も久しぶりに見た。 年初に箱根駅伝の映像でみるくらいしかお目にかかれない。

茅ヶ崎海岸で昼間に撮った烏帽子岩と、夕方の箱根・富士山。

 コニさんの現在のメインシステム。

 コニさんの「アルパカ」が不覚にも映っていません、申し訳ないです。

ノート納車以来、ロクに記念撮影していなかったので、何枚かパチリ。しかし朝早くで日が陰っており、綺麗に撮れなかった。

コメントあり 7  |  続きを読む | 閲覧(13066)
10月
28 (日)

昨日行ってきました、神楽坂の音楽之友社ホールでの2012年stereo誌コンテスト授賞式・試聴会。

このイベントは以前はクローズな審査会を兼ねたものだったのですが、一時休止し2年前に再開後は事前審査となり、授賞式・試聴会は公開イベントとして誰でも事前申請すれば試聴できるスタイルに変わりました。

・・ということで結果も公開して良いと思うので、早速・・

拙作の「スター」が3位入賞を果たしました! やったー。 :-D

 名前を呼ばれた時は、少し期待していたデザイン賞も終わった後だったので、まさか自分が呼ばれるとは思っておらず、立ちあがるのに少し時間がかかりました。(汗)

 賞品をいただく際に、デンマークの高級スピーカーブランドScanSpeakの社長さんから Congratulation と言葉をかけていただき握手。 これは嬉しかったです。

お祝いの言葉をいただいた皆さん、集まれ!塩ビ管スピーカーの会の皆さんほか日頃からお世話になっている方々、ありがとうございました。

11月19日発売のstereo誌12月号に掲載されるのではないかと思います。

スター」に関する詳細は、以下を参照ください。

    • ブログ過去ログ
    • 2012stereo応募原稿 (PDF)
    • (補足)本作「スター」には、キャンセルマグネットについてstereo編集部にOKとの確認を得たうえで使用しています。
    • (追記)たぶん私の記憶の限りでは、3Dスパイラルダクトで3位までの入賞は初めてかもしれません。 5年目にして、やっとここまで来た感があります。 Takenakaさんに改めて感謝します。
  • 選抜数
    • 応募総数:234作品。
    • 1次審査通過:26作品。
    • 入賞:7作品
      でした。過去2回入賞した時は、新人賞と努力賞でしたので、音質で総合評価で入賞したのは初です。嬉しいです。
  • 7賞各賞の受賞者は以下のとおりです。皆さんおめでとうございます。
    • グランプリ(1位):鈴木伸幸さん「heptagon」
    • 準グランプリ(2位):河野雅幸さん「K-71 Aigis」
    • 3位:沖野直毅「スター
    • サウンド賞:大城重美さん「10F-Twin Drive」
    • デザイン賞:高木秀直さん「3Dスピーカー」
    • ステレオ賞:柳忠義さん「青い金魚」
    • 審査員特別賞:花島実さん「ζ204 SHORTELDER」

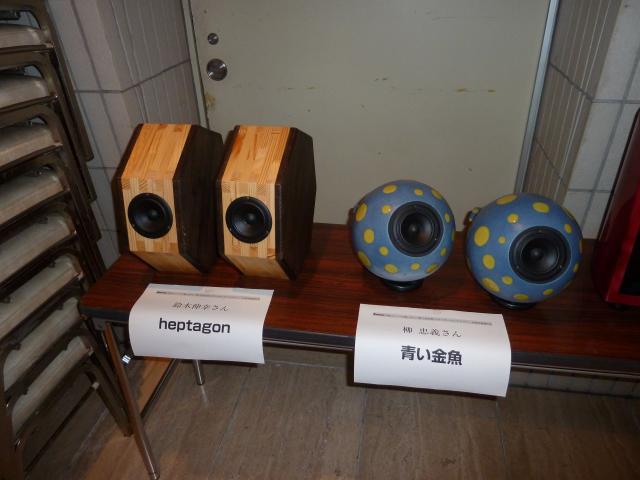

    • グランプリ:鈴木伸幸さん「heptagon」、ステレオ賞:柳忠義さん「青い金魚」
    • 審査員特別賞:花島実さん「ζ204 SHORTELDER」、私の「スター」、2位:河野雅幸さん「K-71 Aigis」
    • デザイン賞:高木秀直さん「3Dスピーカー」、サウンド賞:大城重美さん「10F-Twin Drive」
  • 試聴会のプログラム。入賞作品は17時以降の後半に固めた感じ
  • 3位でいただいた賞状(盾)とトロフィー。
  • 賞品はこんな感じです。

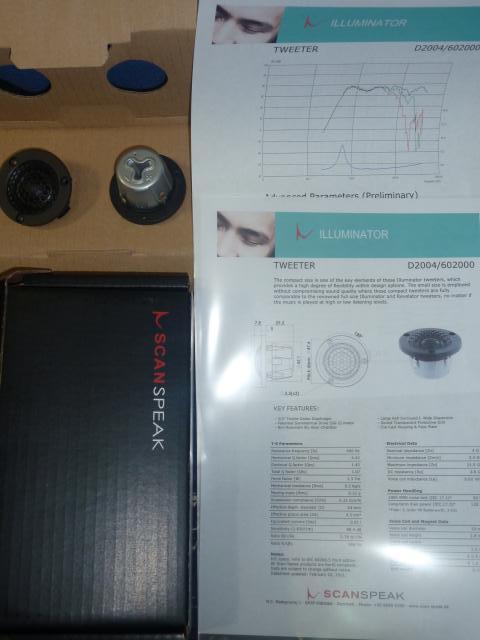

    • メイン賞品の、ScanSpeakの19mmソフトドームツイーター、D2004/602000。 とても特性が良いので、マルチウエイを作らざるを得ないな。。

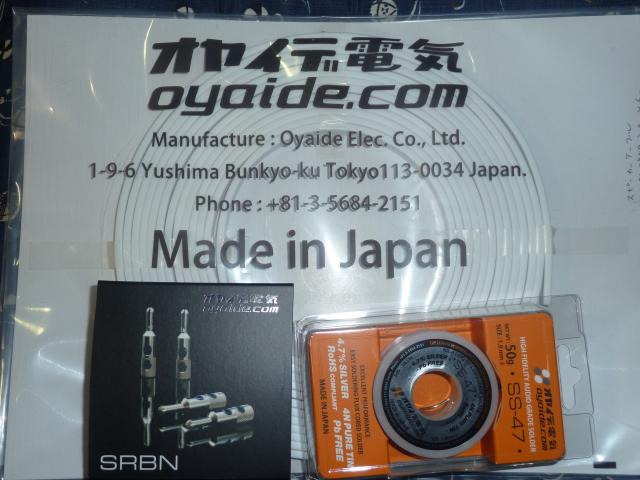

    • 副賞のオヤイデ電気のバナナプラグケーブルキット

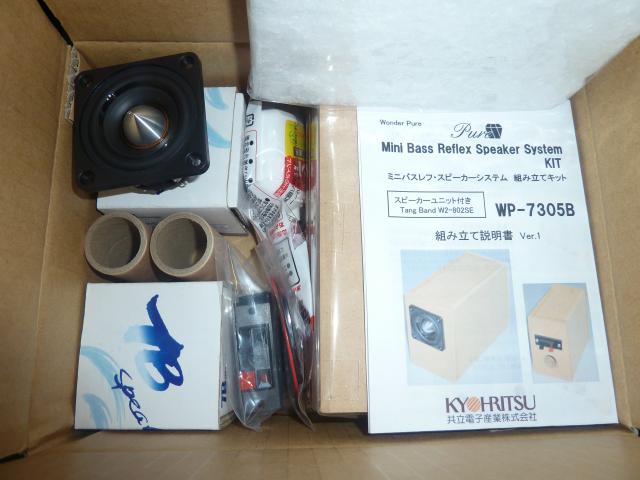

    • 副賞の共立電子産業ミニスピーカーキット WP-7305B。ユニットはTangBandの5cmフルレンジ、W2-802SE。 子供にあげようかな。
  • stereo誌1月号には、DACが付録
     今年のデジタルアンプ「LXA-OT1」に続いて第2段として、今度はUSB-DAC「LXU-OT2」が付録で付いてくるようです。 さすがですねー、KPさん!


コメントあり 6  |  続きを読む | 閲覧(13491)
