日曜日はお楽しみ、subako改造予察を行いました。
クチバシを付けたsubakoHSは、スピード感が最高でしたが、中域の干渉が耳につき辛くなってきたためです。よって下部デフューザー以下は撤去。
新たにTakenakaさん考案の角型スパイラル構造をアレンジして取り入れたダクトのみの６角形の箱を作り、subako上部本体を上に乗せて、ダクト及びバックロード長の延長による最低再生周波数の伸延と低域増強、および中域のカットオフを図りました。
思ったほどダクト共振周波数が下がらず。　予察としては十分に成功だったのですが、今後の修正は多そうです。

六角ダクト予察仕様
・高さ　：184mm
・内容積：約5.7L　　（参考：円筒スパイラル内容積＝6.3L）
・材質　：12mmt　ラワンベニヤ
・スパイラル回転数：１回転　（上から入り、->下&->上->下に抜ける）
　つまり、中間フィンは２枚。
　＃　詳しい構造は Takenakaさんのオリジナル版のページを
　　　ごらんください。　そちらの方が理解しやすいです。　m(..)m

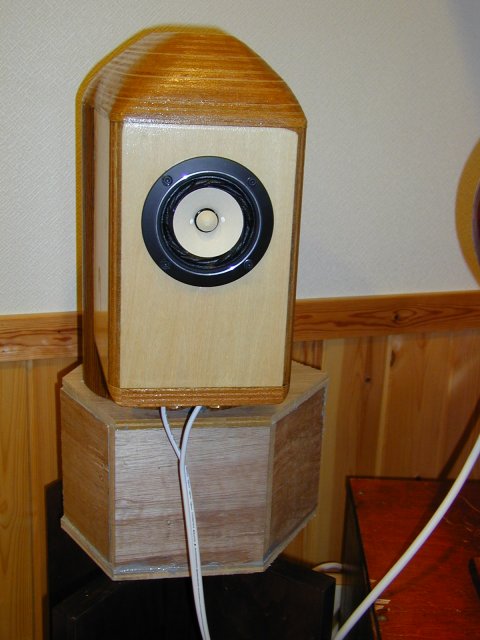

まずはsubakoが乗った状態の写真。円筒スパイラルが下部開口なので、そこから６角型ダクトに進入させ、音響迷路に似たダクトを通り、右部下面から下方に向かって放射される。

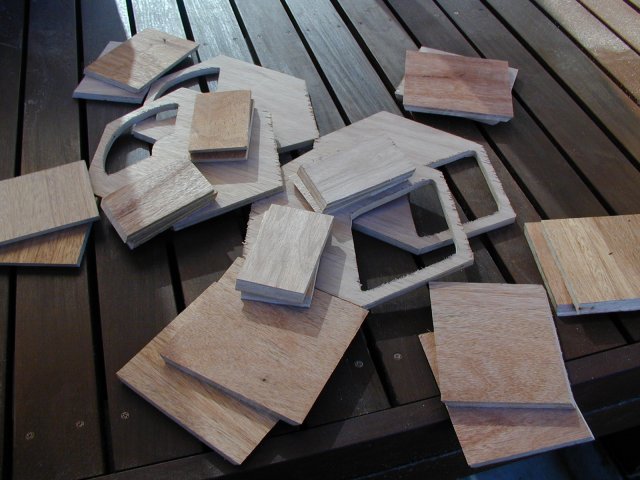

カット直後の部品たち。　斜めカットが全部角度を変えたので、間違いやすい。

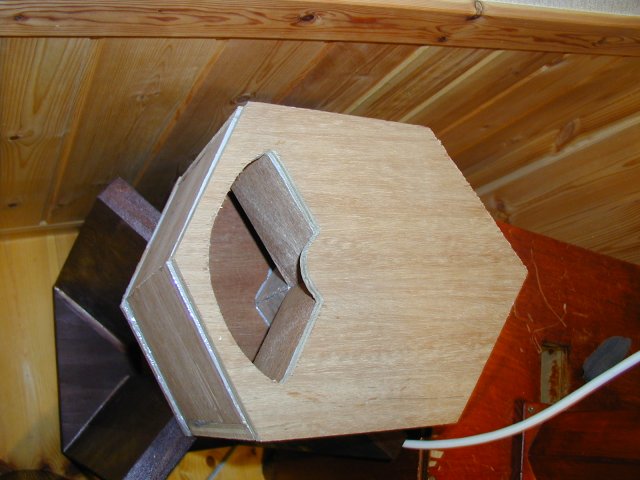

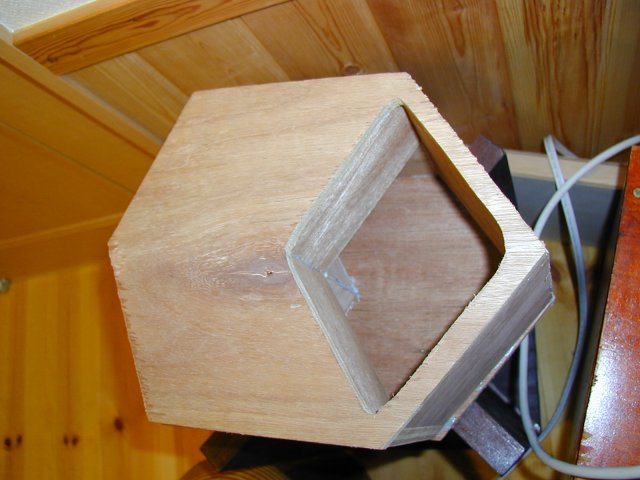

組み立て後、上から撮影。　この上に乗る円筒スパイラルからスムーズに進入すればよいのだが・・　第１フィンが見える。

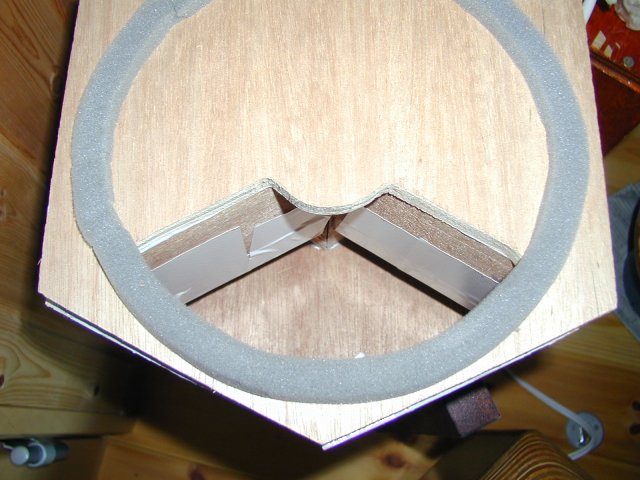

裏返して、下面を撮影。　第２フィンが見える。第１フィンとは中央部のみ接触している。

★　さて、音はどうなったか。

・そう、一番気になる「32Hzは再生できるようになったかの？」　＞　答えはYes。　しかし、レベルは低いためソースによっては２次高調波歪だけしか聞こえない場合も・・
　30Hzはぎりぎり。　25Hzは無理。

・100Hzまでの低域もレベルアップ。　但し、少々「ボンつき気味に鳴るバックロード」の音に近くなった。　きっと歪も増えたんでしょうなあ。　まあきちんと設計していないし、この角型スパイラルもどんな動作なのかよくわからない。　だから予察なんですって。
　まあ、スピード感も昔のコンテストバージョンよりはずっとあるし。　今後にどうぞご期待。

・下向き開口なので中高域の漏れは、聴感上明らかに減った。　でもまだスパイラル特有の共鳴・干渉は多少残っている。でもだいぶ良くなった感じで、 FE88ES-Rの本来の中高域の艶が再現できつつあって、実はこれが今回の一番の成果だったりする。　（ようやくクラシックを聴けるレベルになってき た・・）

★　測定グラフ

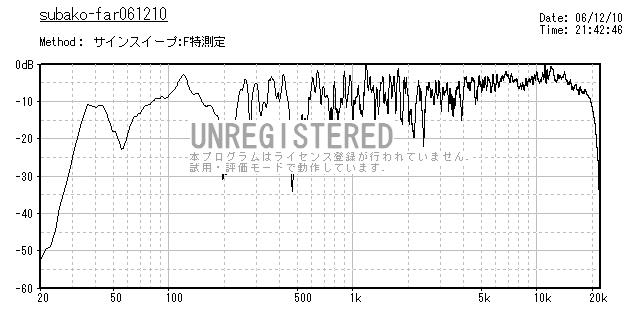

まずはsinスイープでのF特。 以前に比べて、40hz付近の丘が若干広くなった。　でも計算上は32hz付近で共振するはずだったので、もっと下まで伸びると予想したのだが・・ やはり角型スパイラルの容量全部をダクト内空気として振動させるのは無理か。 　55Hz付近のディップは今までもあったので、200Hzディップと同様に部屋の影響か？　それとも、120Hzピークを２次高調波歪に取られてレベルダウンか。。　　 　一方、70から120Hzのレベルは音道が広がった分、アップした。　ただし、120Hzの共振ピークが高い。

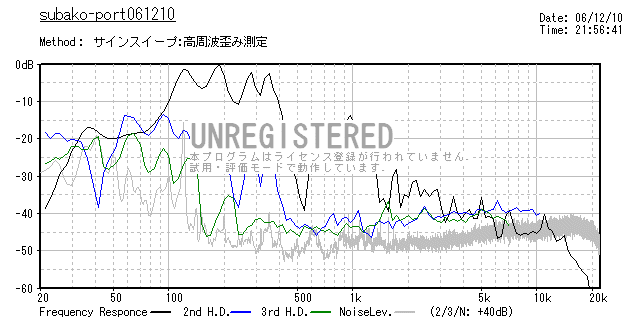

ポート出力のF特と歪特性。　全体的に、以前よりも中域のピーク周波数が下がってきている。 歪も先日の測定よりも増えている。　特に、63hz付近の3rdHDはしっかり谷だったのが、今回は小山になっているのが気になる。 そして何より、中域?中高域の漏れが圧倒的に減った。（共鳴ピークを除く）

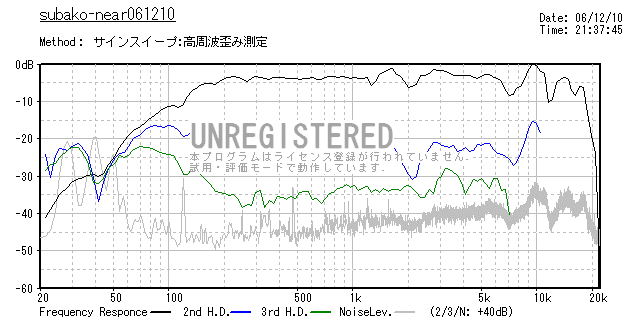

NearFieldでの歪測定グラフ。　案の定、バックロードによる70hz付近の歪減少効果が減ってしまっている。　要設計変更。

＊＊＊ というわけで、一部の方には期待させてしまった後で、イヤ実はそれほどでもありませんでした・・　というオチです。　でも今までよりもかなり迫力があって 中高域も生々しい音になりました。　もうコンテストバージョンやHSバージョンに戻ることは無い、これは断言できますし、今後の予察煮詰めで良くなる可能 性がかなり高いです。　そしてその後、６角ダクト部分を作り直しの予定です。

＊＊
061211追記：
中低域?低域のボンつきは、やはり６角ダクトのポート断面積の設計が適切でないためのようです。　今回、あ えてフィンの高さを大きめにして、　三角形の面積＜フィンスロート面積　となるようにしておりました。　そのため、ここで空気のショートカットが起きて、 空隙空気の振動効率が落ちていたと思います。

　そこで、当初より予定していたフィンの延長を（ガムテープで）行ってみました。　これで、およそ三角形の面積＝フィンスロート面積となります。　こうする とやはりボンつきは完全に抑えられ、バスレフ共振が下に伸びてきました。　ただ、少々音に元気がなくなった感もあります。

バスレフ動作を優先するか、バックロード的な元気のよさを優先するか、個別の微調整が必要だと感じました。

＊＊
061217追記：

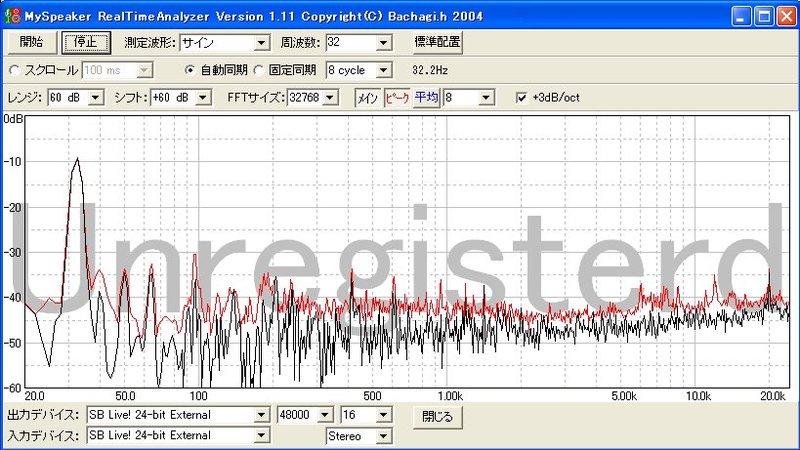

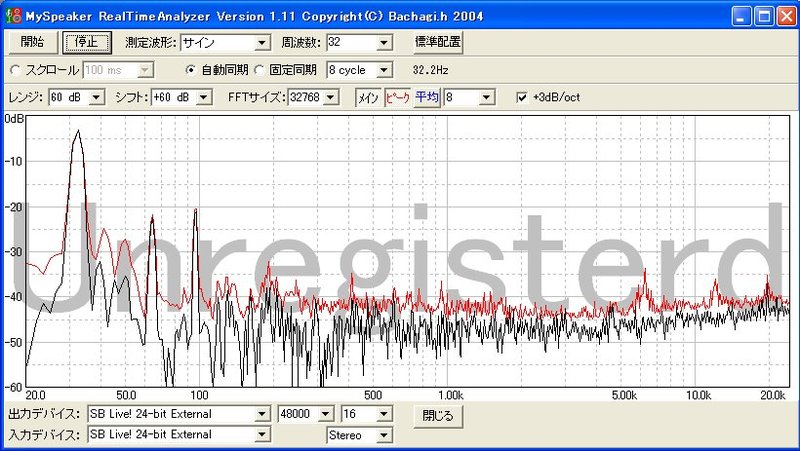

32Hz再生時の高調波歪がどんな感じなのかを、MySpeakerのリアルタイムアナライザで測ってみました。（距離１ｍ）　大体常用の音量程度ですが、２枚目のグラフは最初より音量を+6dbほど上げたものです。

確かに32Hzは出ていますね。　でもその分、歪も盛大に出ていることがわかります。　特に３次高調波歪の100hz付近。　元々今回の変更で100hz付近にF特ピークがあるので尚更顕著に出たのでしょう。。

　また、音量6db上げただけで、３次高調波歪は10db上昇しています。　やはり8cmクラスにこの領域は苦しいということでしょうか。　高域が 延びたユニットなので、下が伸びることで今までよりもバランスが良くなり、スケール感もかなり上がって、軽い低音で尾を引かないので長時間聴いていても気 分が悪くなるようなことはないのですが、歪感はありますね、歪率10%オーバーですから。
　あとは、更なるチューニングによって100hz付近のピークを押さえた調整状態でどうなるか、追試してみようと思います。

　また、スピーカーを触ると、かなり振動していることもわかります。　振動を抑えることで、歪も多少は減ってくるでしょうが、目に見えた効果は期待できないかもです。

　★　実は歪よりも、F特の55Hz付近のディップがかなり気になります。　前からあったし広がってはいないのだが、低音が伸びてレベルも上がったため、余計気になる。。　やっぱりバスレフ?バックロード動作遷移点か？　　　　なんとかしたいけど、ならないかなあ・・
