オヤさんのブログからトラックバックが飛んできたので、早速おじゃましてみました。
自作スピーカーの特性を、 Speaker Workshopという（私からみれば十分にプロ向け）ソフトを使って測定してらっしゃる。　ん、ナチュラルダクト的にバスレフポートにダンプラを入れての測定も。（残念ながら所望の効果は得られなかった様子であったが。）

普段せいぜいMyspeakerやWaveSpectraをおもちゃ機材に繋いでお気楽な測定しかしてこなかった私も、そのうち踏み込むべきところと考えていましたので、オヤさんのブログで少々勉強。　うん、コンデンサマイクとファンタム電源は知ってるし。　ん？ループテスト？　おお成る程。　これ ならMyspeakerでも簡易にできそう、ってことで試してみました。　（オヤさんのブログでは RMAAというソフトで評価していました。RMAAでもやってみましたが、MyspeakerでのＦ特測定法と同様の結果でした。）

１、PC内：　Myspeaker→ヘッドホン出力端子
　　　　　　　　→マイク入力端子→Myspeakerで測定。

なんじゃこりゃ。　高域・低域ともだら下がり。
高域はフルレンジには重要性低いとして、低域は予想をはるかに下回る悪さ。

２、思い直して、いつものテストＣＤをＣＤプレーヤでかけて音源とした。
　　ＣＤＰ→AMPヘッドホン出力→PCマイク入力端子→WaveSpectraで測定。

はらほれへらふれ・・　メタメタです。　こんなんで測定していたなんて、笑ってください。わっはっは。　インピーダンスが合わないのか？　なんて考える気にもなりません。

やっぱり、コンデンサマイクとファンタム電源だけでなく、サウンドインタフェースも買わねばならんのね。　フルレンジユニット１set分が軽く飛ぶ出費。　でもまあ、今後も継続してゆく趣味にこの程度の出費は仕方ないか。

長期出張を控え残された時間が少なくなってきました。
少々前置きが長くなりますが、ご容赦を。

　所詮スピーカーの音の煮詰めは、勘と経験＋ネットで収集した情報を基にしたトライアンドエラーの積み重ねであるために長い時間が必要です。　　私 とて巷のオーディオマニア諸兄に比べたら勘も経験も人並み以下でして、日々勉強と耳のトレーニングを友として歩んでいる状況です。　手持ちの愛着あるオー ディオ機器・ＣＤ達をフルに活用しつつ、日々少しづつ改善してゆくしか手はありません。
　そしてその結果を裏付ける形で、測定を行えば良いのです。　もちろん、そのＳＰ形式が狙っている動作になっているかどうかの測定として、Ｆ特やイ ンピーダンス、位相などを測定するのはスタートポイントとして重要なことですが、それ以上の「人の心を揺らす音楽を奏でる音の出口であるスピーカー」の調 整で最後に役立つのは、言うまでも無く人の耳です。
　時に人の耳、特に自分のＳＰの音を聞く耳は主観にとらわれ過ぎ、一種の自己形成の焼き物になりがちです。（人はそれを自己満足と言います。）　そのような偏りやバイアス成分を少なくするには、日々の精進に加えて他人の意見を聞き入れるもう一つの謙虚な耳をきちんと持つことが大事と思います。

　私は3D-subakoにかなりの情熱を注いでいます。　音だし一発で、昔作って聴いていたバックロードホーン群の利点も欠点を相当高いレベルで 飛び越えてしまったからでして、そのバックロード的なショートホーンの音は3D-スパイラルの新たな活用路線かも？・・　と感じているからです。　
　巷ではなにやら、 TLSが 今後自作派が一度はトライするべき方式、と言われたりもしていまして、　長岡鉄男さん世代の私としては少々複雑な思いもあるし、　まあそういう方式が（古 かろうが新しかろうが）吸音材で中を埋めて音圧や位相を綺麗に整えるという方式ならそれはそれでよろしい、そのうち踏み込むかも？　　でもまだまだバック ロードも捨てたものじゃない、　この3D-スパイラルを活用したバックロードの音は独特の透明感があって、吸音材なしで中音じゃじゃ漏れでも十分に聞ける だけの過渡応答の良さからくる音の利点を前面に出して、行くところまで行くのです・・

　さて前置きが長くなりましたが、ユニット背面から出る音は空気室内で共鳴すると、言うまでもなくユニットのコーン紙を振動させて前面にも出てきます。　この共鳴というのは厄介でして、 TQWTでもTLSでも、CWタイプ（一定幅）であればその内幅をλ／２とする周波数の整数倍の共鳴音が必ず付きまとうはずです。（実際に聴いたことないけど）
　 これをコントロールしないと、ピアノの右手の強いアタックなどで醜い甲高い音が出ます。　3D-スパイラルホーンは長手方向の共鳴やスパイラル外筒内径に 起因する共鳴音は出ましてその対策が難しいのが最大の欠点だと思っているのですが、音に影響の一番出やすいユニット近傍は空気室設計の自由度が高いし空気 室が小さいので対策はやり易いものです。（逆にいえば空気室が小さいので、より影響を受けやすく対策の効果も出やすい。）
　今回取った対策は、吸 音材をほとんど使わずに共鳴音を散らすものです。（最終的に吸音材ゼロで聴ける、ということではありません。）　折角バックロードホーンで過渡応答の良い 特性があっても空気室に吸音材を入れれば入れるほど、音が鈍って鮮度が落ちてしまいますから、まずは「散らす」。　　それでダメなら最後は吸音材です。

今回の対策に使った、１本分の加工済み部品です。　半割り丸棒は側板内面に。　斜め加工の部品は底板方向に使います。　こんな加工は電道工具ではなくて手間隙かけてノコギリとカンナ、これに尽きます。

ピンボケ写真しか撮れませんでした(^^;
　側板内面に貼った様子です。幅方向の（本作例の場合）1.2Khz付近の共鳴音の抑制に効果があります。
　よく見ると、背板に相当する塩ビ管外径部分に鉛シートを貼って固有振動を抑えているのもわかります。

ユニット下の部分に斜めに取り付けた部品で、長手方向の（本作例の場合）480hz付近の共鳴音の抑制に効果があります。

　上記対策は、ここに至るまでは１週間の試行錯誤を経ていまして、最近流行のダンプラを構造材に使ってブチルで制振した部品を組み合わせて予察した結果から最適と判断されたものを実施しました。
　また、こうして対策を取る際に、やはり「吸音材は全て取り外して」行うことが重要です。　そうしないと取った対策の効果が薄れてしまって判らなくなってしまいますから。

　・・・　そして昨日の夜も更けていったのでした。（笑）

いやあ、熱が出ちゃいました。　現在の体温：３７．５度。　大したことないじゃん。　でもこれインフルエンザかも。。　予防接種は打ったのですが、　予防接種を打ったとたんに３９度の熱を出したほどの弱体でして、　予防接種でこの熱で済んでいるの鴨。
来週の出張以降は忙しいので、早いこと直しておかないと。

さて、熱が出る直前にやっていたことを書いておきます。
１、Supew-swan-kaiに　往年の　6N-FE108Superを復活。（リコーン修理済み）

いやはや、やっぱりS-Swan+108Sのパワーには、subako君は適いません（FE108EΣには楽勝でしたが）。　上と下のＦレンジの広さ・音の綺麗さでは文句無くsubakoの勝ちですが、　中低音のダイナミックさや、ガッツでは全然及びませんね。
こ うして聴けば聴くほど、subakoの中低音は「バックロード的」と言うには少しおこがましいカナ？　と思えてきました。　やはり螺旋音道では、中でぐる ぐる捏ね繰り回されて、音がソフトになっちゃうのかも。　subakoも8.5cmにしては頑張っているんですけどねえ。　stereo誌のスピーカーコンテスト　ちと自信がなくなってきつつありますが、暫くは、このレイアウトで夫々の音を比較しながら改善してゆきます。

２、ＰＣのオーディオデバイス
前回のトピで書きました、測定機器の一部が届きました。　 マゾへの道への入り口です。（毎度、オヤさんのブログを参考にしています。）
Soundblaster Live! 24bit External　：　ネットで約￥8,000円　が、届きまして。USB接続ですからノートPCにもＯＫです。
早速、ループケーブルで　LineOut→LineIn　の特性をRMAAで測定しました。

まあまあってとこですね。　ThinkPad　T-42の物よりは、はるかに良いです。　ノートＰＣを御使いの方には、お勧めできる物として上げておきますが、（以下追記＞）　THD（歪）が大きめですので歪測定には向かない気がします。どうせ買うならもう一ランク上の Audigyにしておいた方がよかったかも知れません。（＜追記ここまで）
また、 SpeakerWorkshop　で位相調整までやってみました。　詳細は、実際の測定時にでも。　　・・　といっても、マイクAMPを自作しなければなりません。　部品は届きましたが、この体調では当分ムリ。

ついでに、ELECOM MS-STM55　：　ネットで約￥900円で昨日測定した、subakoの軸上１ｍのF特を貼っておきます。高域は前のマイクより伸びていますが、レベルは当てになりそうに無いです。５０Hzにマイク特有の共振があります。。　　それと無響室だったら低域はずっとだら下がりになるはず。

というところで、きょうはお仕舞い。　寝ます。。

以前のトピで書きました測定機器の、Behlinger ECM8000が届きまして。
早速、カゼかインフルか判定つかなかった熱の下がり具合をみつつ、休み休みやりました。　（体調不良で仕事休んでこんなことやってちゃダメですよね。。）　　お蔭様で夕方には３６度台まで下がってました。

ファンタム電源兼自作マイクアンプをテキトーに完成させて、測定しました。　え？中ですか？？　とても見せられるものではありません（^^;;

とりあえず測定風景っぽい画像ってことで。　カメラ用の三脚を流用です。　使えるものは全て代用。

まずは、いつものWaveSpectraで。　入力ボリウム最大にしても、今までより感度が低い。　オペアンプ　TI　 NE5532P　内臓の２回路パラって、　帰還抵抗値ボリウムをMAX（50KΩ）に上げてもこの程度。
しかし測定結果自体は、これほどフラットな高域を除いては今まで取ってきたものにほぼ等しいので一安心。　特に２日に取ったELECOM MS-STM5とは高域以外ほとんど差が無いですね。あんな安物でも結構やるじゃん。　あ、この測定ではマイク補正かかっていませんので念のため。

さて、では鬼門のSpeakerWorkshopでの測定です。
　★今回は、「まずやってみました。」という感じのデータですので
　　　その旨胸に仕舞って読んでください。　　　　　　　　　★
そして１から１０まで、いつもの オヤさんのブログと同じようにやってみることから始めました。

１、CH間位相補正。　これはマイクを使わないのでゲイン不足に苦しまずにできます。

２、マイク補正。　これもデータを参照設定するだけなので。。

３、Gate時間を算出するためのPulse測定。
　　・・ここからマイクと片ｃｈループバックさせた専用ケーブルを使用しての測定です。 　早速、マイクアンプのゲイン不足。AM値で20K以上必要なところ、5Kしか出ません。　でもこれ以上ボリウムを大きくすると、家族迷惑になるし、　と りあえず今回はこれで測定しちまうぞと。　　Gate時間の設定方法は、英文マニュアルや 非公式マニュアルを読んでみたものの、判ったつもりでもPulse測定グラフみてもどうして良いのかさっぱり。　結局、３０Hzが測定可能なように　0-33ms間のデータをPickするようにGate設定をしただけです。何の意味も無い鴨。

４、NearField　測定　　マイクをユニット直近に（私は５cmくらいにしました。）
５、Port　測定　スパイラル出口に突っ込んで・・
６、FarField　測定　今回は軸上１ｍ。　　５０ｃｍくらいの方が良かったか？

上記を重ね合わせたグラフが、↓です。

がひょーん。　低域不足の図。
１００Hz 付近のピークは何だろう。。　WaveSpectraでは出ないし、WaveGainでPCからリアルタイム生成してWaveSpectraで取っても出 ないから、デバイスやマイクアンプ関連の問題では無さそう。。うーん、SpeakerWorkshopの何かか。。

　その他、でこぼこが大きいのはその通りって感じです。　正直言うと気にすれば気になります。　特に５０Hzのディップは、位相が反転するのでどうしようも無い。。
そ れと、黄色の線のGate測定（間接音をカット）ですが、３０Hzまで測定できるハズが、実際は１００Hz以下が急降下。　・・　これって位相が遅れすぎ て33msのゲートでちょん切られちゃってるってことですよね、たぶん。　　イヤー、SpeakerWorkshop恐るべし！　「バックロード的なス ピードある低音」と思ってきたことの誤りを、気になった次の日に見事に指摘されてしまった感が有ります。　　なんだ、４０Hz付近のヘルムホルツ共振と変 わらないじゃんって。（涙）　これは相当凹みます。。　＜でも↓でswanも同様でした、少し安心。＞

７、S-Swan-FE108Sも測定。

念のため、これも測ってみました。
思ったとおり、５０Hz以下はほとんど出ていない感じですね。まあ球形空気室の積層が剥がれて空気漏れしているっていうのも大きな原因ですね（笑）。
　それにしても、１００から２００Hzは低域出過ぎくらいに（ちょっとブーミーで聞き疲れする）出ているはずなんですが、　SpeakerWorkshopよ、君は低域控えめに出るのか？　原因不明。
＜060304追記＞S-Swanも33msのGate測定をしてみました。↑の画像は差し替え済。これもやっぱり１００Hz以下が落ちているので、33msくらいではバックロードの低音は取れないみたいです。という結論に今日はしておこう。＜追記おわり＞

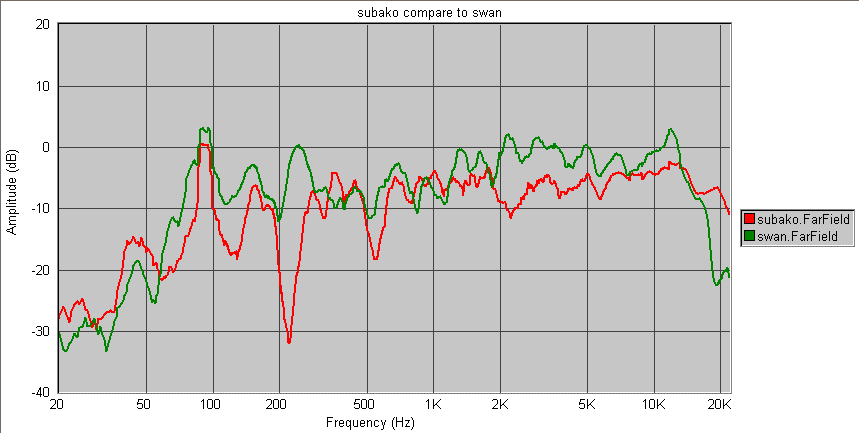

　subakoとswanを同じボリウム位置で測定。swan（6N-FE108S）の２から５Khzの音圧の高さが一目瞭然。　　subakoの ２００Hz強のディップは目立つなあ。。　低域の厚みはSwanの勝ちですが、でもsubakoの聴き疲れしない低音の質は大いに魅力です。　ウッドベー スのソロなど聴き惚れちゃいます。

ということで、大変駆け足でしたが、これにて今回のクールは終了。
週末に屋外で測定するかもしれませんが。（笑）
それにしても、オヤさんのサイトがなかったらこんなこと、私には出来なかったでしょう。　感謝感激、雨あられです。　本当にどうもありがとうございました。

＜060304　ここにも追記＞
屋外での測定をしました。

一応、影響の少なそうなデッキ上を選んで向きも考慮したつもり。。　Wavespectraでsinスイープで取ったF特が、予想通りに低域だらさがりで凹凸の少ない綺麗なグラフだったのですが、PC保存時に迂闊にも消してしまいました（涙）。
で、SpeakerWorkshopでの測定グラフです。

中域以下は室内のグラフと似ています。　高域は室内の測定で軸上からずれていたのか、壁の反射で減衰していたのか。。　そして２００Hzのディップが消えています。　どうやら部屋の影響だったようです。
これでわかったことは、SpeakerWorkshopで測定すると室内でもそこそこの測定ができると見て良いのでしょうか。。　まあこれも「やってみました」というレベルの話です。。
