7月
13 (日)

mbedで色んなことが簡単に出来るだろうことはわかったけど、遊びと勉強ばかりでは面白くないので、仕事に何か応用できないかと考えた。

そこでこの時にVB.netで作ったRS485通信のPC内シミュレータを、mbed LPC1114に移植できれば複数台の通信確認が取れるなと考えて、RS485通信トランシーバIC (TE)SN75176BP とブレッドボードその他を購入しやってみました。 :-)

今回は、3台分の機器側に成りすますシミュレータをブレッドボード上に配線します。 ブレッドボード上に1台ずつ、計3枚の普通のブレッドボードが必要。

  • 購入部品 (LED、抵抗、配線材などは手持ち品を流用)
    名称型番購入先数量単価(税抜)
    普通のブレッドボードEIC-801スイッチサイエンス3枚257円(税込)
    mbed対応マイコンLPC1114-FN28
    生産中止(?)品
    秋月電子通商3個120円
    RS485/RS422トランシーバIC(TE)SN75176BP秋月電子通商3個80円
    ディップSW5P秋月電子通商3個60円
    タクトSW各色秋月電子通商3個10円
  • 配線図
    • 電源はトラ技ライタ経由USBから取る。
    • ディップSWで局番(今回は1~3)設定可能とする。
    • SN75176BPのDE端子は、機器1台なら3.3V印加しておくだけでOKだが、機器2台以上マルチドロップの場合は、マスタからのコマンドに返信するとき以外はバスを解放する必要があるため、マイコンのdp4を返信直前にHigh、返信後20msec後にLowとするソフト処理を行う。
      • マイコン側は3.3Vなのでこのままで良いか不安もあったけど動いてるから大丈夫?
      • マスタ側ソフトは、このディレイ時間20ms分の待ちが必要。
      • この信号のHighの時に赤LEDを点灯させる。
    • RS485バスラインのプルアップ抵抗(R5)、プルダウン抵抗(R6)の抵抗値は、実際の路線長で決める必要があると思うのだけど、今回はテストなので小さ目の抵抗を入れてみた。
    • 生存確認用にLED1を点滅。 UARTポートと共に割り込みプログラムとする。
  • プログラム
    • 今回は、仕事の秘匿義務の兼ね合いもあるので非公開です。すみません。
    • コーディング・デバグは、ある程度の段階でmbedオンラインコンパイラからエクスポートして、μVision4にて行いました
  • 配線状況
    テストなのでヒドイ状態ですね。(汗)
    下記動画の際には少しだけ整理しました。
  • 動画
    PLC側のテスト画面と共に映してみました。ボーレートは38,800bps。
    機器1→機器2→機器3と通信先を切り替えてサイクリックに通信します。 機器側が受信し送信中に赤LEDが点灯します。 1回のコマンドで1点灯で、点滅回数分のコマンドを処理しています。

 今後も仕事で通信案件が来た時には、こんな感じでシミュレータを作って事前テストするですね。 部品単価が安いので、USB/RS485コンバーターを買うよりずっと安価にできますし。 :-D

 ここまでテストばっかりやってきたけど、そろそろ実際に動かす何かを作るかなあ。。 :roll:

続きを読む | 閲覧(6359)
7月
5 (土)

 引き続き、mbedをいじってます。

 先日入門したばかりでもとても便利と感じるmbedのオンラインコンパイラ。

 オンライン上で先人の公開したライブラリやプロジェクトをさくっとインポート出来たり、自分のPC環境に依存しない、デバイス毎に異なる設定などは予め設定済みで、マイコンの種類を変えても少しの変更ですぐに移植できる、などなどとても良くできていて、私のような初級者には大変ありがたいものであります。

 しかしですね、、やっぱりIDEでオフラインコンパイル、ステップ実行デバグをやりたいですね。 ということでmbedと先人の知恵を頼ってやってみました。

  • 概要
     トランジスタ技術2014年3月号には付録にトラ技ライタが付いてくる。 これをEIL-MDK(μVision4)でコンパイルしたバイナリをCMSIS-DAP経由でマイコンにロードするのと、デバグで使います。 UART(USBシリアル)は同時に使えなかったので(やり方がまずかった?) 相変わらずFT232RLを繋げています。
     もっと楽をしたい方は、素直にSwitchScienceでLPC1114のmbedボードを買ったほうが良いと思います。。たぶん。
     →その後、UARTもCMSIS-DAPも同時に接続できるようになり、FT232RLは不要になりました。
  • 接続図
    左図ではUART(USBシリアル)用にFT232RLを入れていますが、これは不要になり右図のようにトラ技ライタ側のUARTポートからTx,Rxに繋ぎます。
    FT232RLあり   →   なし
    t_0157dfdec10136d9c8704638855b331dbb.jpg t_086d2ba4d9932133a57ab1b44d37a5be3a.jpg
  • 現物
     左図のブレッドボードの上段左側がトラ技ライタ。右側がLPC1114マイコンとUSBシリアルFT232RL。 右下のは次回テスト予定のRS485ドライバチップとディップSW。 右図はFT232RL無しの最終状態。
  • μVision4でデバグポートにトラ技ライタを指定したところ。 速度は10MHzでも行ける。 μVision5では100KHzまでしか出なくて断念した。
     →その後、トラ技のファームウエアではなく、このページのファームウエアに書き換えた後で、トラ技ライタをUSB接続した状態でこのページのUART最新ドライバをインストールしたところ、無事に全て使えるようになりました。 μVision側設定画面はこうなりました。
    Windows8.1上のデバイス表示に、3つの接続が出現していればOK。 1つしか出ない場合は、USBドライバがインストール出来ていないです。
  • 割り込みイベントが発生すると、デバグがここで止まってしまい再開不能でマイコンをリセットすることになる。 今のところ解決策がありません、どなたかご存じの方、Help me。
     もしかするとリアルタイムOS使っていないとだめなのかな? デバグしなければきちんと動くんだけど・・
     →これもトラ技のファームから変えて、さらにnRESET配線1本をきちんと結線することでOKになりました。 nRESETを結線すると、LPC1114に付けたタクトSWでリセットできなくなるので、その際には毎回ライタからのnRESET結線を外してSWを押す、という操作が必要になります。
     →上のほうの接続図のようにnRESET中間に1KΩの抵抗を入れることで、そのままリセットも効くようになりました。正しい回路ではないと思いますが、実用上は今のところ問題ありません。

 参考:

  • トラ技ARMライタを mbed interface にする(LPC1114FN28編
    まさにこれ!と思ってここのファームウエアを試してみましたが、UART(comポート)が出てこない、CMSIS-DAPが出てこない、という状態で断念。 PCがWindows8.1だからかなあ。。
    →再度試したところ、下記ページにあるUARTドライバをインストールしたら全てOKになりました。
    但し上のページの結線は、何かおかしいです。nRESETの配線が別のところへ行っている気がします。
    • μVision4でデバッグ!(mbed-MACRUM)
      トラ技ライタでは無くファームウエアはここのものは使いませんが、作業の流れはこれが近いです。ファーム書き換え後のUARTドライバはここからダウンロードしてインストールします。
    • Keil MDK-ARM v4 のダウンロード
      このページのv4のリンクより。 ライセンスフリー版では32Kbの制約があります。 v5は通信速度が出なかったです。 →これも再度確認したら問題ありませんでした。
    • mbedをIDEで使う(野良2-mbed
      μVision4のあたりが詳しいです。
  • トラ技のページ
    ファームウエアはここから「トラ技ARMライタ基板をCMSIS-DAP(デバッガ)として使うときのファームウェア」をダウロードして流し込みます。 →当初はこれでやっていましたが、後で別のファームでOKになり不使用です。

 次回は、この時に仕事で作ったPC上のVB.NetなRS485シミュレータを、LPC1114マイコンに置き換えて通信してみるテストです。

続きを読む | 閲覧(6838)
6月
7 (土)
カテゴリー  PC,Linux,仮想化
タグ  PC ハード

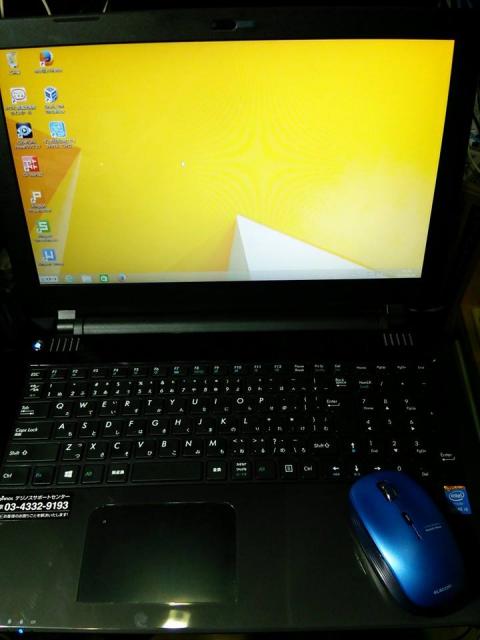

メインノートパソコンを更新しました!!
今まではレッツノートを借用させていただいてましたが、自分で買うにはまずは安くないと無理。
総額税込10万円未満、これ大事な要件ですね。 がたいがデカイのはガマンガマン。。

ってことで、ドスパラのCritea DX4 のwindows8.1のカスタム、8GB,COREi5-4210M 2.6GHz 。

LCDは1366x768 なのだが遠視にはこのほうが吉。自宅では外付けディスプレイ使うしね。

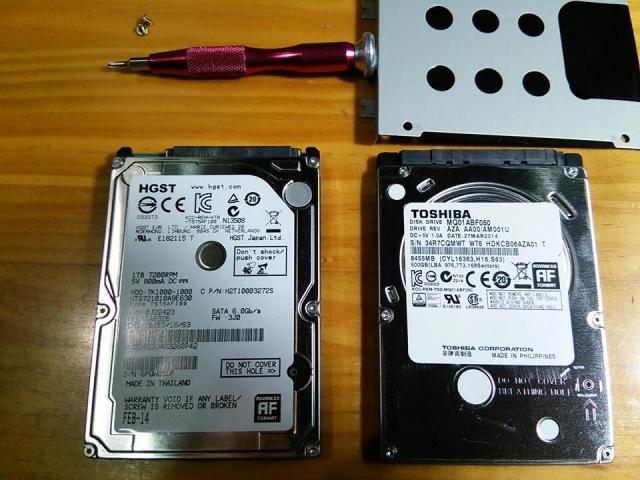

早速、手持ちの1GB 7200rpmのHGST製ハードディスクに換装。
ホントはSSDにしたいけど、痛い目にあったばかりだから当分はこれで我慢します。
...

続きを読む | 閲覧(3881)
4月
15 (火)

windowsXPのサポート終了に伴い、windows8.1にアップデートしたい。
けれどもうちのクライアントマシンは仮想マシンになっていて、そのホストであるVMWare ESXi5.0がまだwindows8をインストールできない状態だったので、ずっと放置していた。
ようやく重い腰を上げて、これにトライすることにした。 昨年の1月に構築してからすこぶる安定しているシステムなので、マイナーバージョンアップで何とかしたい。
夜中にサーバー止めて2晩ほど作業すれば終わるかな、くらいに思っていたのだが大間違い。 様々な問題が起こって都度対処し、気づけば1週間ほどの時間を費やしてしまった。

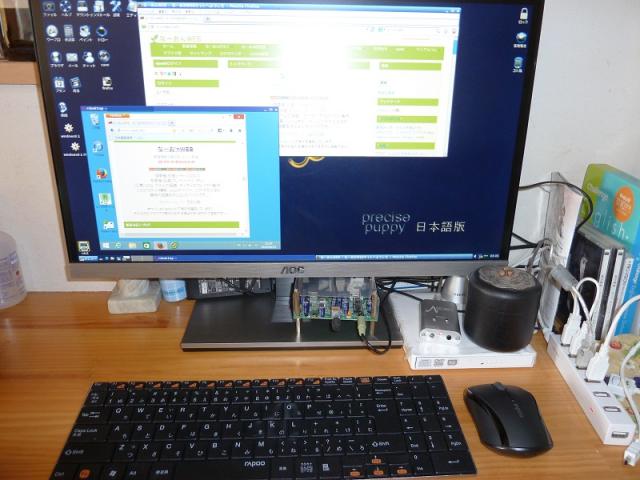

Puppy Linuxによるシンクライアント

...

続きを読む | 閲覧(8807)
7月
19 (金)
カテゴリー  日記・雑談
タグ  Android ハード 家電 携帯

プライベート用のスマートフォンを更新しました。
丁度2年前の7月26日に、(CASIO)IS11CA でスマートフォンライフを始めて2年。 この夏の新モデル (SHARP)SHL22 に更新です。16か月以上使用により1万円引き。 :-)

元々、IS11CAを買った理由が、ジョギングのお伴にすることだったのでヘビーデューティーさという点では満足だったのですが、 重い(重量、動作とも)、画面が小さい、写真の画質が極めて悪い、電池の持ちも悪い、ということで不満に思っていました。

今度のSHL22は、

  • 電池の容量が3,080mAH と最強
  • 4.9インチIGZO液晶ディスプレイで更に省電力
  • CPUがAPQ8064T 1.7GHz(4コア)と強力
  • カメラの画質も良い
  • ディザリング可能(今はほとんどの機種で可能らしいが)

というわけで、これから使いこなせるかどうか試していきます。

問題点がひとつ。 サイズが大きくなってしまったため、使っていたボトルホルダ付きのランニングポーチに入らないこと。 これはポーチ部分だけ買い替えるしかないなあ。。 :roll:


(CASIO)IS11CA/(SHARP)SHL22

(CASIO)IS11CA/(SHARP)SHL22
続きを読む | 閲覧(5274)
7月
11 (木)

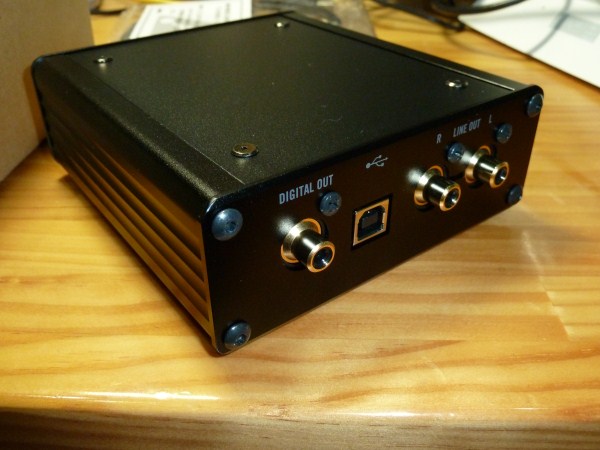

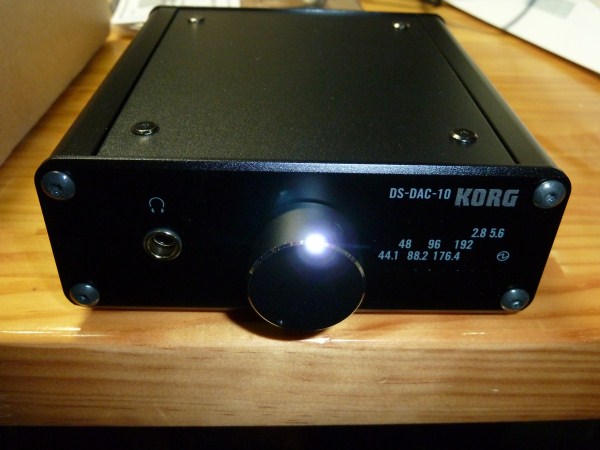

KORGのDAC,DC-DAC-10を買いました! :-)

早速、サーバーの仮想ゲストWindowsXP pro-SP3にインストールし、 CDをDSD5.6Mbpsにリアルタイムアップサンプリングして聴いてみました。


元々、(Javs)X-DDC -(S/PDIF光)- (Accuphase)DC-61 で聴いていたので、それとの比較になります。 アンプは、(Marantz)PM-14SA-v2、及び、stereo誌付録の(Luxman)LXA-OT1(オペアンプ変更)で聴いてみました。

音出し当初は、PCM-44.1Khzで、ちょっと透明感・音場感が減った感じ。 高域のキツさはDC-61よりは軽減。 よくも悪くもあっさりしている気がした。

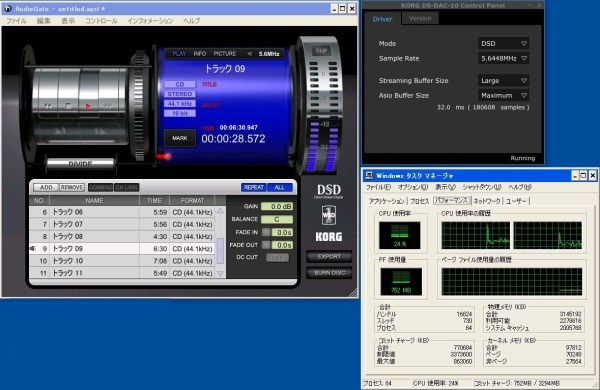

次に、DSD5.6Mbpsにリアルタイムアップサンプリングで。
PCが仮想PCなのでパワーが心配だったけど、20%程度で収まっている。 けれども、結構な頻度でプチプチノイズが入ってくる。 リソースの関係なのか、それとも仮想PCであることでのジッターノイズなのかは不明。


試しに、Windows7-proの実PCで聴いてみたが、こちらはCPUパワーも余裕があるので、ノイズはほとんど入らない。

さて肝心のDSDアップサンプリングの音はどうかというと、確かに清涼感漂う音に変化し、ボリウムを上げて長時間聴いても疲れない音だ。 ;-)
DACチップに、(Cirrus Logic) CS4398 が使われている。この石は、(Marantz)のSACDプレーヤーSA-13やSA-15あたりでも使われているもので、何となく音の傾向が似通っているような気がしないでもない。まあそちらもしっかり聴いたことがあるわけではないので、そんな気がするという程度の話だけど。
低域は実に歪感の少ない音に変化した。 自作スピーカー「スター」の低域の傾向もあって、そのあたりが良く分かって、これはかなり好印象。

現時点では、PC - USBハブ(セルフパワー) - DC-DAC-10 という接続でUSBバスパワーで聴いている。
巷では、(Aurorasound) BusPower-Pro を電源として挟むと良くなるとの情報があるし、USBケーブルも手持ちのものを仮につないだだけなので、SUPRA USB2.0 ケーブルあたりを試してみようかとも思っている。

本当に満足できる音がでれば、DC-61を手放せるのだが・・ 思った以上にDC-61の音は透明感が高いということがわかってしまったので、ちとハードルが高くなったかも。 :-P

コメントあり 2  |  続きを読む | 閲覧(6608)
5月
6 (月)
カテゴリー  Business
タグ  ハード 仕事 プログラム

三菱電機のシーケンサラインアップに、ユニバーサルモデルの高速タイプ Q03UDV, Q04UDV, Q06UDV, Q13UDV, Q26UDV が加わりました。

多くの魅力があるので、早速案件で使おうかということになっています。

三菱電機のニュースページ

メリット

  1. 超高速処理
  2. CPU内蔵デバイスメモリを、最大60Kワードに容量アップ。
  3. 内蔵Etherポート経由で、CSVロギング機能を提供

などなど、従来の価格ほぼ据え置きでの性能アップは嬉しいですね。

しかし、モーションコントローラの時でもそうだったのですが、こうした高速化の時には命令毎に高速化の度合いが違うので要注意です。

今回、三角関数などの浮動小数点計算とCALL命令周りの速度アップが芳しくないので注意しましょう。 ;-)

単位:μsQnHQ04UDEHQ04UDV
LD, LDI, AND,
ANI,OR,ORI
0.0340.00950.0019~0.0078
OUT0.0680.00950.0039~0.0078
$+ S D298.1~13.91.9~6.2
BMOV S D K17.15.4~7.01.8~5.5
BMOV S D K96145.9~7.62.3~6.0
SIN(単精度)504.1~5.71.6~6.7
SINP(倍精度)
SIND
8378.5~13.82.6~20.5
CALL Pn(ファイル内)0.882.6~4.00.9~0.9
CALL Pn(共通ポインタ)144.0~5.33.2~12.3
CALL Pn S1~S54828.7~33.48.5~29.5

あと、この記事執筆時点では、パソコンからPLCのEthernetポート直接アクセスに関して、EZsocketライブラリのバージョンアップが行われておらず通信できません。
MXcomponentのライブラリのほうは既に提供されています。

続きを読む | 閲覧(7305)
4月
14 (日)
カテゴリー  PC,Linux,仮想化
タグ  エコ ハード 仕事

 外付けディプレイのマルチ化-その2。 ノートPC+外付け2画面は以前の構成でも可能だったのですが、そのうちの1台:三菱の RDT214S は2007年購入品で、バックライトがLEDではなくて消費電力が大きくて夏場に暑い。

 もう1台は2011年に購入したLGの E2341V-BN で、通常時28Wで既に省電力。
 今年の夏は 大型案件のソフト製作にどっぷり浸かっている時期なので、外付2画面構成での省電力化をしておきたいと思っていました。

 ということで先日、三菱のワイド23インチ、 RDT234WLM-D を購入したので、同じく買ってあった壁掛けモニターアームをDIYで取り付けて、手元をスッキリさせることができたのでその記録。
...


左:(LG)E2341V-BN、右:(三菱)RDT23...

壁掛けモニターアーム(エルゴノミクスショップ)YT-L...
続きを読む | 閲覧(6770)
2月
9 (土)

この3連休、どこにも出かける予定もなく、かといって何かまとまったことをする気力もない。

 そこで長年の懸案だった、DVカメラからの動画の取り込みを始めることにした。 元々DVカメラも調子が悪くてテープを早送り・巻き戻しをするとテープを巻き込んでクシャクシャにしてしまう状態だったのだが、ずいぶん放っていたので更に状況が悪化。 :-(

 おまけに、今時IEEE1394ポートを装備するPCも減って手元に無いから、拡張ボードを新調。 なんとかかんとか作業を進めている状態で、このまま30本の作業を一気に済ませて安心したい。

...


長年使って一昨年に引退した、CANON IXY DV2
コメントあり 6  |  続きを読む | 閲覧(9777)
1月
26 (土)

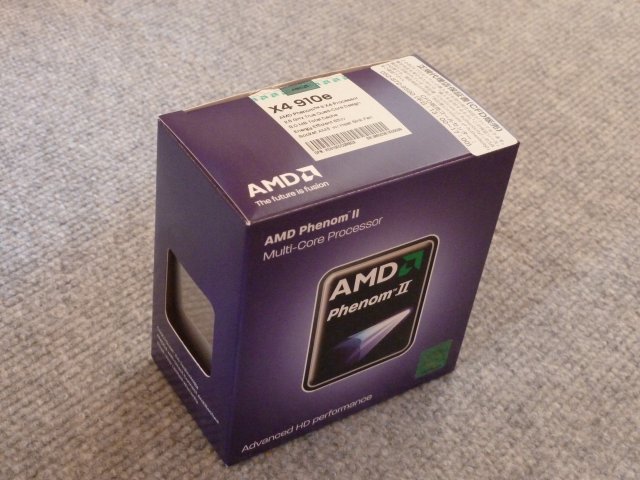

新年1月7日の記事で宣言した、AMDからIntelへのサーバー移行計画、物理的には8割方完了しています。 :-)

ここらで一旦、内容を記録しておきます。 そうしないと忘れてしまって後で記事にできなくなりそう。。

ということで以下、まとまってないけど詳細。紆余曲折を経ているので少し長くなります。 以前の構成は、こちら。...

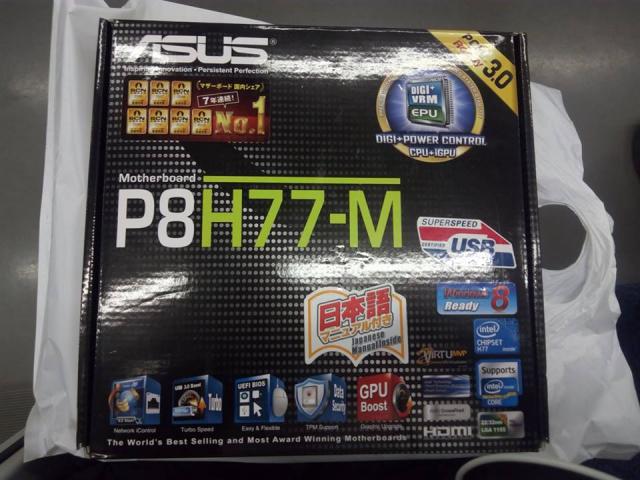

(ASUS)P8H77V-LEと...

(玄人指向)USB3.0RD-PCIe、Ubuntu1...
続きを読む | 閲覧(24555)
