コンテスト向けSP用のネットワークですが、 最終的には聴感で煮詰めることになるのを承知していても、やっぱり事前にある程度の予想はしておきたいですね。
世の中には、SpeakerWorkshopなどのシミュレーターがあって、色々なことができるのですが、英語版で結構敷居が高い。
で、探してみたらありました。 MS-EXCEL表計算を使った、判りやすいものが。

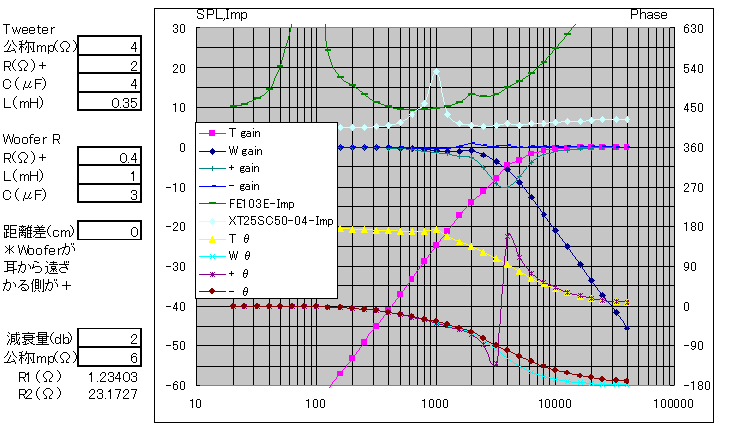

ここです。 12db/Octまで、位相による合算と距離調整も含めてシミュレーションが可能です。(作者のhasidaさん、感謝です。)
EXCELで計算できるということは、自分でカスタマイズできるという大きなアドバンテージがあります。 実際、私は各ユニットのインピーダンス特性をプロットして、そのシミュレーション結果がインピーダンス一定の結果と大きく違いが出ることを確認しました。
EXCELだから、結構簡単。 「自分で占う」という作業を楽しくできますし、裏でどんな計算が行われているかもわかるので勉強になります。
**

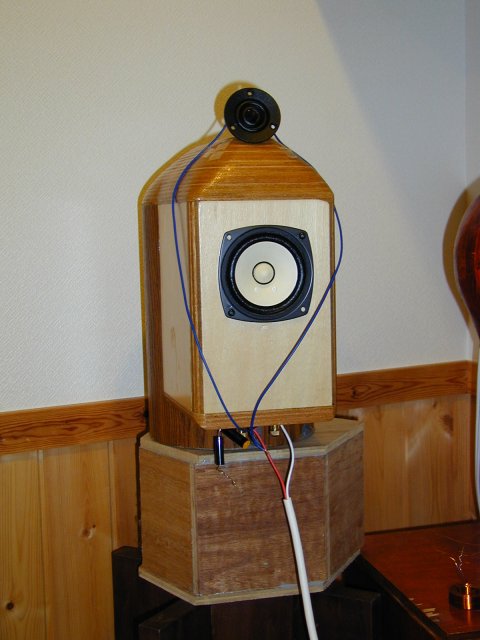

そして、ツイーターを購入しました。 Vifa[Logic]のリングツイーター、
XT25SC50-04
です。 早速テストをしていますが、 ソフトドームとリボンの中間のような、切り込み感とサラサラ感を兼ね備えたような音がします。 Fosのフルレンジにもマッチしそう。
(昨年「もっ」さんがコンテストに出品した作品に使っていた物です。)
閲覧(25254)
コメント一覧
6件表示
(全6件)
すべてのコメント一覧へ
投稿ツリー
-
Re:[Audio製作]SPネットワーク占い
(「集まれ塩ビ管スピーカー」のたてちゅう, 2007/3/30 23:22)
-
Re^2:[Audio製作]SPネットワーク占い
(なーお, 2007/3/31 0:16)
-
Re^3:[Audio製作]SPネットワーク占い
(もっ, 2007/3/31 15:31)
-
Re^4:[Audio製作]SPネットワーク占い
(なーお, 2007/3/31 16:13)
-
Re^5:[Audio製作]SPネットワーク占い
(piyo, 2007/3/31 23:37)
-
Re^6:[Audio製作]SPネットワーク占い
(なーお, 2007/4/1 0:04)
「集まれ塩ビ管スピーカー」のたてちゅう
投稿日時 2007/3/30 23:22
お勧めのサイトちょっと見てきました。
僕みたいな頭脳でも比較的分かりやすそうなので、よく読んでネットワークの勉強したいと思います。
ありがとうございました!
僕みたいな頭脳でも比較的分かりやすそうなので、よく読んでネットワークの勉強したいと思います。
ありがとうございました!
なーお
投稿日時 2007/3/31 0:16
たてちゅうさん
ネットワークフィルタは、本格的に取り組むのは私も今回が初めてで勉強中です。 EXCELなので、入門と勉強にはもってこいですね。
ネットワークフィルタは、本格的に取り組むのは私も今回が初めてで勉強中です。 EXCELなので、入門と勉強にはもってこいですね。
もっ
投稿日時 2007/3/31 15:31
私は、もっぱら、ネットワークの調整は、「スピーカー設計プログラム」を使いますが、これは便利ですね。
私もトゥイーターをVifaにするよう注文しましたよ。XTは、さすがに予算が無くドームにしましたけどね。
私もトゥイーターをVifaにするよう注文しましたよ。XTは、さすがに予算が無くドームにしましたけどね。
なーお
投稿日時 2007/3/31 16:13
「スピーカー設計プログラム」では18db/Oct、24db/Octの計算もやってくれるので、便利ですね。
6dbや12dbあたりだと、インピーダンス変化が結果に顕著に出るので、今回のものにインピーダンス特性を付加した計算は有益だと感じました。
これで18db/Oct、24db/Octも組み込めれば言うことないんですが・・ 自分で頑張ってみるか。。
6dbや12dbあたりだと、インピーダンス変化が結果に顕著に出るので、今回のものにインピーダンス特性を付加した計算は有益だと感じました。
これで18db/Oct、24db/Octも組み込めれば言うことないんですが・・ 自分で頑張ってみるか。。
piyo
投稿日時 2007/3/31 23:37 | 最終変更
なーおさん、こんにちは。
ユニットも到着し、ネットワークの設計と製作もいよいよ本格的になってきましたね。
ネットワークのシミュレーションについてですが、↓のソフトもエクセルに打ち込むだけなので私は重宝しています。
ユニットのパラメーターや箱の影響も考慮してくれる上に高次のフィルターにも対応しています。
使い方の説明もHP上にあるし便利ですよ。
http://www.asahi-net.or.jp/~wz9k-itu/2way.html
ユニットも到着し、ネットワークの設計と製作もいよいよ本格的になってきましたね。
ネットワークのシミュレーションについてですが、↓のソフトもエクセルに打ち込むだけなので私は重宝しています。
ユニットのパラメーターや箱の影響も考慮してくれる上に高次のフィルターにも対応しています。
使い方の説明もHP上にあるし便利ですよ。
http://www.asahi-net.or.jp/~wz9k-itu/2way.html
なーお
投稿日時 2007/4/1 0:04
piyoさん、どうもありがとうございます。
4次までの高次フィルターに加えてインピーダンス補正回路まで計算できますね。
マクロで関数を定義してあって、面白そうです。
4次までの高次フィルターに加えてインピーダンス補正回路まで計算できますね。
マクロで関数を定義してあって、面白そうです。
