7月
28 (土)

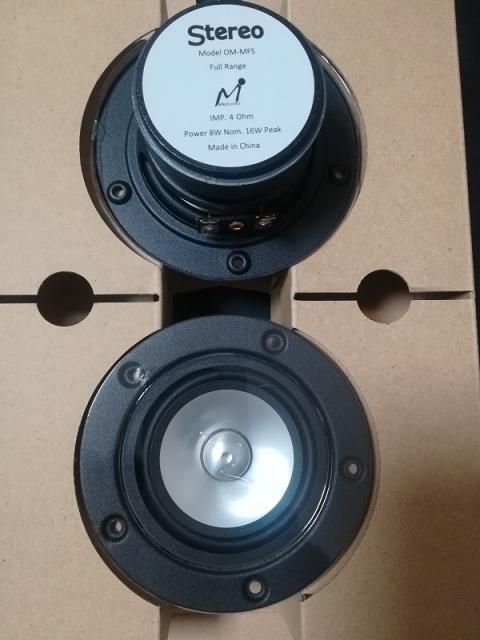

今年のOMTOMO MOOKの付録は、なんと今や人気急上昇中のMarkAudio製、アルミマグネシウム合金コーンの8cmフルレンジユニット「OM-MF5」! 実は私自身はMarkAudioのユニットを使ったことが無いのですが、巷では大歓迎の様子で期待大です。発売直後の状況を見て、良さそうだとのことで買いました。


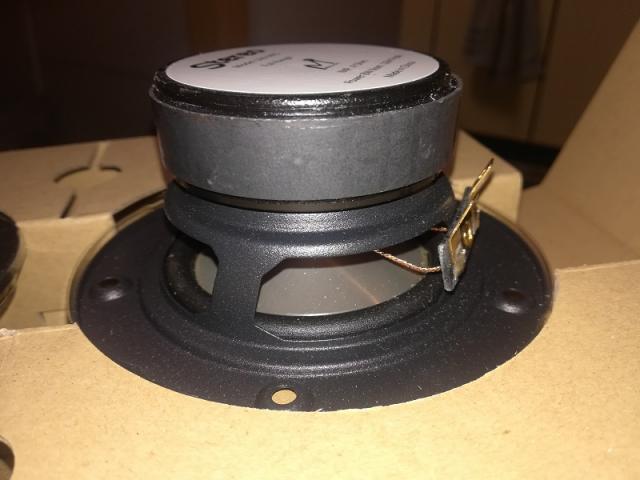

フレームが同社の市販ユニットとは違いプレスフレームで、少し板厚が薄めかな? しかしビス5本止め、十分な強度とリヤ開口面積。 制振処理をすればなかなか良さそうな感じです。


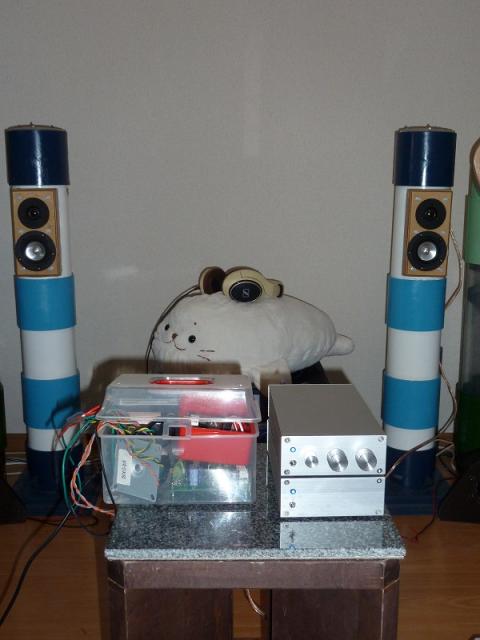

自作プリアンプのRchの音が出なくなっていたのですが、やる気を出して基板の裏からさぐってゆくと、ハンダ溶け込み不良2か所を発見し、修正完了。
そしてOM-MF5を、クリアミントにネジ1本で仮付けし音質の確認。2016年のFostexのアルミコーンや、昨年のPioneerのユニットに感じたような高域のクセが少なく、低域もよく出て全域で品位の高い音質と感じます。

ボーカルはFostexに慣れてしまった私の耳には少々大人しめですが、MarkAudioのフルレンジユニットはコーン絞りが浅めなので、そのためか音の広がりに無理がない気がします。

さすがに、FE88-Solと比べると情報量の違いで叶いませんが、中域を中心とした音のまとまり、まとめ易さでは勝っているかもしれません。付録ユニット史上最高音質かもしれませんね。 大好きな松岡直也などのフュージョン系を聞くなら、FE88-SolよりこのOM-MF5のほうが向いています。


コンテストも開催されます。締め切りが12月なので余裕がある反面、参加者全員の完成度が上がって、激戦になること必至ですね。
私も参戦する気持ちが高まってきました。 肝心のアイデアは少しづつ出てきていますが、まだ決定打に欠けます。もう少し、じっくり考えてから設計に着手しよう。

続きを読む | 閲覧(20384)
2月
12 (日)

 昨日シナアピトン合板製のバッフル板を制作し、FE88ES-Rで試したTornadeflyに、本日手元に来たFE88-Solを取り付けて、音出ししてみました。

 事前に周波数特性などで予想していた通り、高域の尖がりは払拭されていますが、もう少し出てもよかったかも。 高域不足と感じる人も多そうな地味で正確な音調という印象。

 低域もまあ出ますが、FE88ES-Rほど出ていない気もします。 Qts値の0.49と0.46の僅かな差によるのでしょうか。

それにしても、悪く言えば優等生的ななり方です。バックロードホーンだと高域不足を更に感じるのでは、という気もします。 ボーカルのはっとするような色気も、FE-83Solのほうが上を行っています。 でも長い時間聴き続けるには、このFE88-Solのほうが安心して聴ける気がしますし、何しろ品位が高いので、良い録音のソースで聴かないと正しい評価ができない良質の音です。

Youtubeに録音を5曲アップしました。
https://www.youtube.com/playlist?list=PLrX-IFCuRL1XWRfxFNPMnyhMcDC6fxNCh

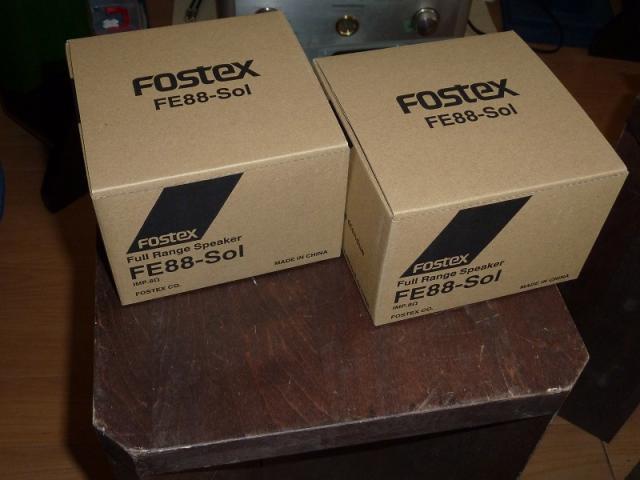

FE88-Solの外箱

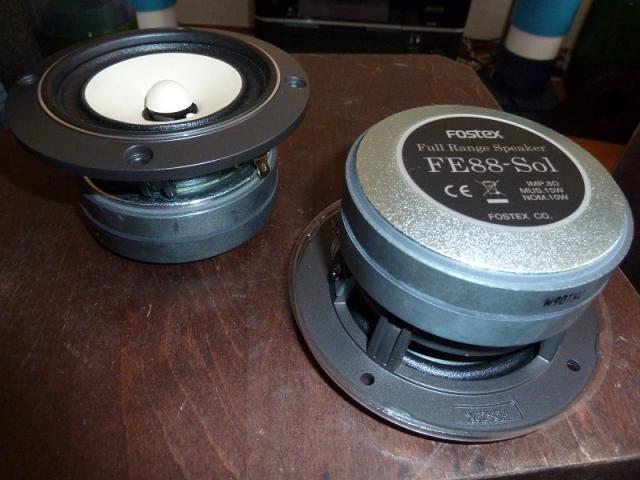

FE88-Solの外観
コメントあり 2  |  続きを読む | 閲覧(25391)
2月
11 (土)

今週も先週に続いて香取市の自宅に帰ってます。(明日朝千葉市に戻るけど) 目的は、久々のスピーカー工作。

昨日、予約したFE88-Solが発送されたというメールが入り、バッフル板の制作をしようと考えていたのでベストタイミング。

まずは作ってみて、寸法の同じFE88SE-Rをマウントしてみました。 ピュアオーディオ環境が無いので、年末に録画した音楽番組を再生し、低域も良く出ることを確認しました。

明日、宅配便の営業所でFE88-Solを受け取り、マウントしていつもの環境で鳴らしたいと思います。

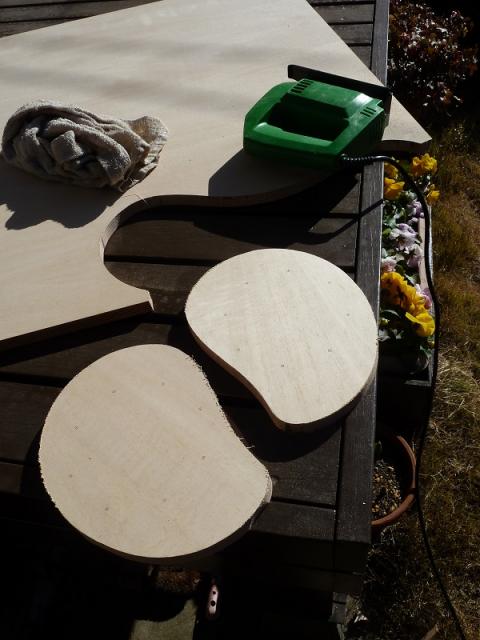

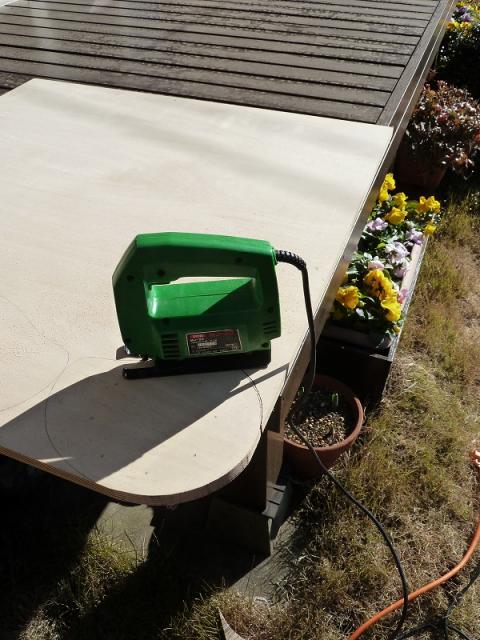

いつものジグソーカット

カット終了
続きを読む | 閲覧(19737)
1月
7 (土)

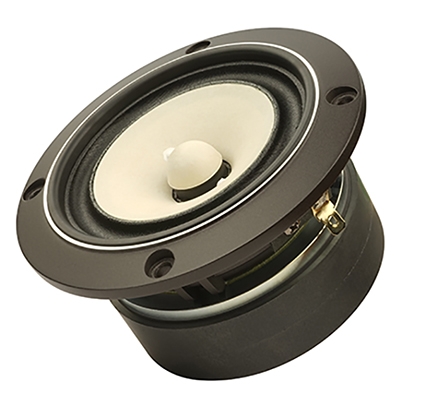

Fostexより、2月から限定3,000台でFE88-Solが販売される、との情報が入りました。


フレームやマグネットサイズなどは、2004年に限定販売された高音質ユニット、FE88ES-Rと同じようですが、昨年発売のFE83-Solの癖の少ない高域を昇華させているとすれば、88ES-Rの尖った高域が今一つと感じていた私の耳にも優しい音質ではないかと思われます。

FE83-Solの音を気に入っているので、これに88ES-R同様の低域や押し出し感がプラスするとなれば、税抜き12,000円/本 も高いと感じません。 迷わずコイズミ無線でFE83-Sol購入時のクーポンを使ってポチりました。

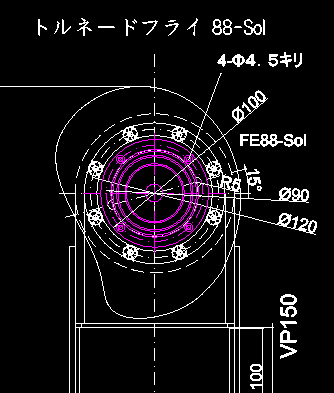

最初にどのスピーカーで試そうか、、今年は仕事もマラソンも予定が詰まっていて、なかなか専用箱を設計製作する時間は取れそうにありません。 相性的にも正しい評価をする上でもトルネードフライにマウントするのが良いと思われ、CAD図をモディファイしてみました。


いやー、かなり楽しみです。
今年の塩ビ管スピーカーオフ会への参加が仕事の都合で危ういのですが、きちんと鳴ることが確認できれば、このトルネードフライ 88-Sol スピーカーだけの参加もアリかもしれません。

続きを読む | 閲覧(22439)
8月
13 (土)

 先月最新のマイクを制作しましたが、マイクケーブル長に余裕を見すぎて12mと長すぎたため、ハイ落ち傾向にありました。

 折角音質よく取れてもハイ落ちでは残念なので、2mに短縮し、Tornadefly+の音を改めて録りなおしてみました。

賃貸マンションで大きな音を出せずS/Nが十分でない、
生活雑音が入る箇所がある、などご容赦願います。

  • 個別動画
  1. エルガー 威風堂々第5番
    https://www.youtube.com/watch?v=-FMcjXox7OQ
    ||
  2. シーネ・エイ[[FaceTheMisucより] The Best I Ever Heard
    https://www.youtube.com/watch?v=o7JxWHfSHHM
    ||
  3. Fourplay [Fourplayより] Moon Jogger
    https://www.youtube.com/watch?v=QwPM6M0ltM0
    ||
  4. 松任谷由実 [オリーブより] りんごの匂いと風の国
    https://www.youtube.com/watch?v=ShtnKVXG-1E
    ||

 まあこのスピーカーは変にハイアガリでもないし、ボーカルも大らかに鳴るので日常聴くには聴きやすいです。 でもじっくり聴き込むには力不足ですね。 次を作りたくなってきます。 :-)

 今年はstereo誌の付録付き号を買わなかったので、夏の工作がありません。 その分、先日Fostexから限定発売になったFE83-solを予約しました。 まずはクリアミントに入れてみるくらいしか予定していませんが。。

続きを読む | 閲覧(14819)
5月
2 (月)

 塩ビ管スピーカーオフ会2016が、明日に迫りました。 どうにか一昨日、昨日の自宅作業でバッフル板の仕上げと、ネットワークの組み付けが完成し、間に合いました。

 変型12db/OctハイパスフィルターでP1000はフルレンジ使い、狙い通り伸びのある爽やかな高域になりました。但し艶や透明感,音場感はユニットクラスにしては頑張っているものの、多くは望めませんね。

 当日鳴らす音源は、こちらに掲載しています。
 このスピーカーによれば、フルレンジ臭い高域では無いのでクラシックも結構気持ちよく聴けます。 無理に伸ばしたフルレンジより、ロールオフしてくれたほうが使いやすいですね。 :-)

 配布資料は、こちらです。 2016塩ビ管オフ会原稿_.pdf

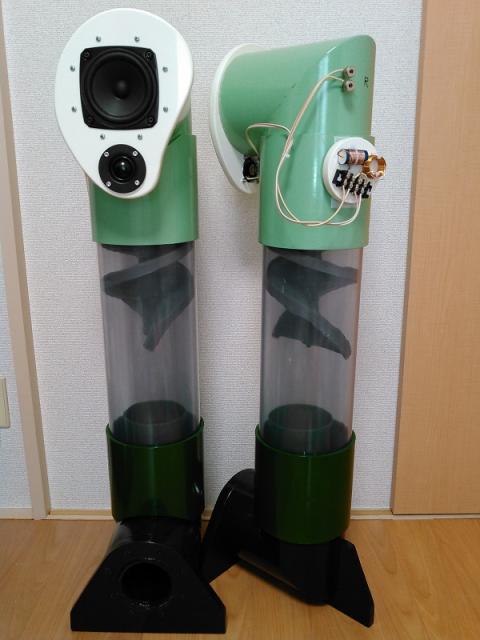

Tornadefly+

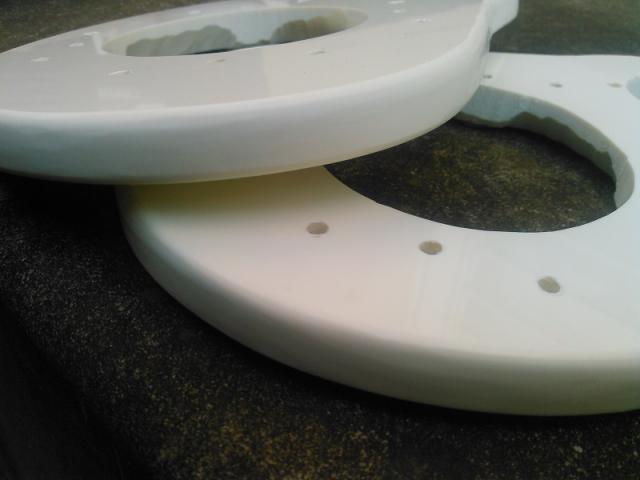

アイボリー色の15mm厚、塩ビ板の外周部の仕上げ
続きを読む | 閲覧(15047)
4月
2 (土)

Tornadefly+ND25FA-4のネットワーク調整に入っています。

マイク(ECM8000)紛失し、Technicsマイクカプセルのアッセンブリもまだなので、耳だけを頼りに調整しています。

以前の単純な6db/Oct構成では、1uFでもフルレンジP1000の10KHz付近とのかぶりが耳についていたので、 0.05mH程度のコイルを自作して試してみました。

まだ微調整は必要ですが、P1000の高域を妙に強調することも無く、さりげなく高域の拡張がなされている感じになってきました。
もう一息、がんばって調整します。

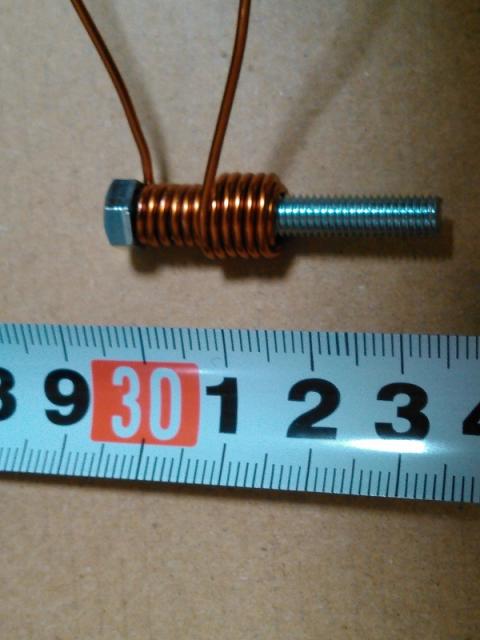

約0.05mHのコイル自作中

ハイパス特性
コメントあり 2  |  続きを読む | 閲覧(18748)
3月
28 (月)

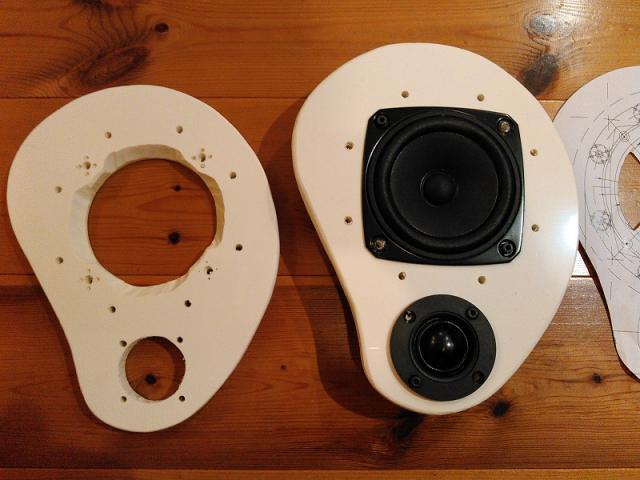

先日購入し仮に置いただけのツイーターを、Tornadeflyのバッフルを新作してマウントしてみました。 まだ仕上げが出来ていないので仮の状態です。あちこち精度が悪くてダメダメですが、何とかマウント出来て音が出ました。

バッフル板に使用した材料は、オリジナルTornadefyと同様に15mm厚の塩ビ板です。
違いは、アイボリー色を購入して、塗装の手間を省きました。 :-D

ツイーターを仮に載せただけの時より、音が落ち着いた感じです。上下関係が逆転したのも影響ありそうです。
音の鮮度は上がりましたが、音場感や品位は今ひとつですね。まぁ、ユニット安いんでこんなもんかな。


未仕上げ状態でマウント

とりあえず音を出せる状態になった
続きを読む | 閲覧(15090)
12月
26 (土)

 10年近く、3Dスパイラルダクトを使用したスピーカーばかり作ってきました。 自分でも凝り性だ、よく飽きずにやるよと思うのですが、使い続けるのはその音が良いというのが最大の理由です。

 この記事を読んでくださる人はご存知と思いますが、スクリュー形状のスパイラルダクトを作るのは結構面倒です。 固定式のスパイラルはTakenaka氏オリジナルのキャプタイヤケーブル巻き付け方式でもできるので、慣れればそれほど大変ではありません。 でも一度可変式のスパイラルを経験してしまうと、3Dスパイラルの面白さは可変式にこそある、と思ってしまう調整幅の広さ、適用範囲の広さあり、作るのが大変でも固定式に戻る気が起きなくなります。

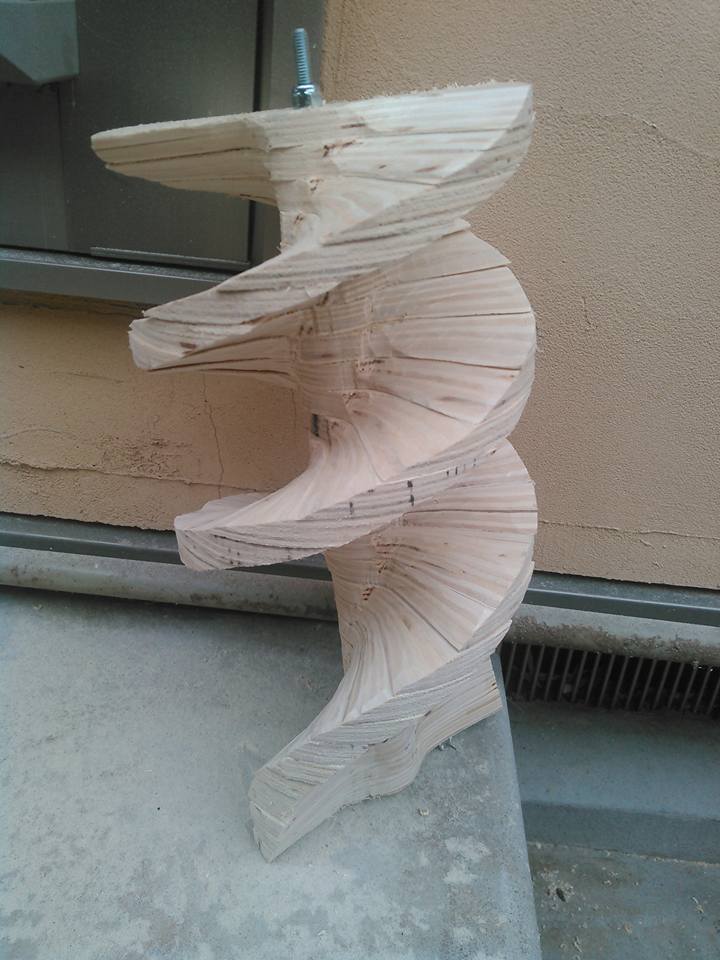

ディスク式(可変)スパイラル

 扇形ディスクを積層してスパイラル形状にする方式です。 ディスクの枚数だけでなく、1枚ごとのひねり角度を変化させることもできるため、ダクト長だけでなくダクト面積も簡単に変更することが可能です。


 この後、塩ビ管の内径より少し小さめに外径を削り、スキマテープを外周に貼って、塩ビ管に挿入します。

スパイラルの音の良さ

 なぜ使い続けるかといえば、その音の良さにあります。 決して量感があるわけではなく、どちらかといえば同じダクト面積の直管ダクトに比べると量感を抑える方向に働きます。
 スパイラルの音の良さを、私なりの解釈で一言でいえば、共振周波数とその上の帯域での音質の一体感、立ち上がり・立下りの早さ、ということになります。

音質の一体感

 3Dスパイラルダクトは、一つのダクトで広範囲の音域の共振が得られます。 この効果は厳密な比較試験などを行っていないため定性的な表現になりますが、直管ダクトのピークをダンプしたことで相対的に広帯域になったこともありますが、それだけではなく上の帯域でも直管ダクトにはない振動モードでの共振が発生していると考えています。

 一つのダクトで広い周波数帯域で共振があること、つまり広帯域の振動が一体で発生することこそ、3Dスパイラルの音質の一体感に他なりません。 バスドラムのアタックが軽くビシッと決まる、やや口径の大き目のウーハーのような音に聞こえるのもこのためです。

 今回のコンテスト応募作品「Tornadefly」で透明塩ビ管を使用して、振動モードを目視できるようにしてありますので、テスト方法を確立できれば、直管ダクトと異なる振動具合が確認できると思います。

立ち上がり・立下りの早さ

 普通のダブルバスレフの設計に倣って空気室容積やダクト設計をしてしまうと、この良さは得られません。 3Dスパイラルは長いダクト長をスクリュー形状にして太い管に押し込められることから、振動周波数を低く持ってゆくことができます。 逆に言うと、容積が小さくても同じ振動周波数にできます。 容積が小さくなれば、立下り・立下りの早い、群遅延特性の良好な小型バスレフ的な反応の良いバスレフになります。
 加えて、ダンプトバスレフのように立下りが速いので、量感にまかせて尾を引くようなことがなく、キレがあります。 個人的に尾を引く低音はかなり苦手で、特に共鳴管系のエンクロージャで量感重視のものにその手が多く、長時間の視聴は苦痛です。
 但し、元々量感では直管ダクトに敵わないのに容積を小さくしたら更に量感が落ちてきてしまいます。 この辺の設計が難しい部分で、いまだに試行錯誤しており、設計の王道に行き着くのはまだまだです。

ダブルバスレフ・ホーン化の可能性

 今回のTornadeflyでは、ハイエンド自作スピーカーのkenbe氏が愛用されるBHBS(バックロードバスレフ)式音道を参考に、第一スパイラルをホーン形状としてBHBS風音道とすることで、中低域~低域の音の厚みをアップするようにしました。
 第一ダクト・第二ダクトともスパイラルというのは初めてで、更に第一ダクトがホーン形状となることで共振周波数が下がり、ダクト間の共振干渉を避ける調整に時間がかかりましたが、結果としてその調整もほぼ成功といえる程度にまとまって、中低域から低域にかけて、音色の統一された低音が聴けるようになりました。

 今後、この方式を更に煮詰めることで、中低域が凹みがちであったダブルバスレフスパイラルの特性向上が期待できると考えます。

3Dスパイラル・直管ハイブリッドダクトの可能性

 もうひとつ、Tornadeflyと、昨年の作品「クリアミント」で試した、3Dスパイラルと直管ハイブリッドダクトについて触れたいと思います。
 前出したように、3Dスパイラルの共振は主の共振ピークを抑える(ダンプする)働きがあり、量感という面で直管ダクトには敵いません。
 しかしスパイラルの広帯域特性は非常に魅力がある・・ならば良いとこどりをしたダクトにしては? と考えました。

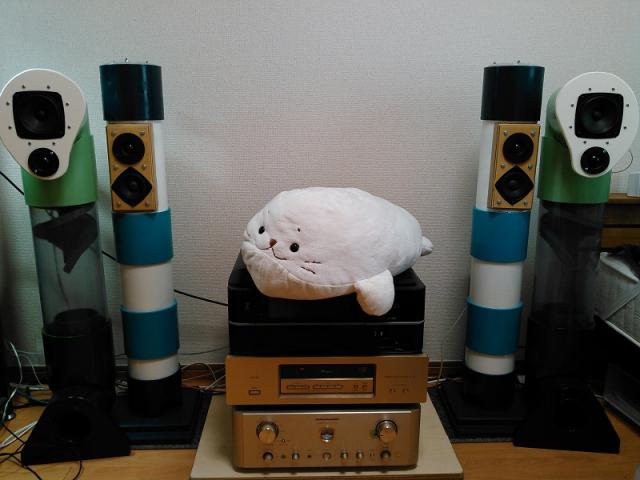

 Tornadeflyの例で話すのがわかりやすいですが、透明胴体から見える下のほうの第二ダクト入口部分は、100mm径の2条スパイラル、下部前面のダクト開口は75mm系の直管です。
 途中、90°曲げる部分に、100mm/75mmの異形エルボにより同断面積で繋げています。 ここはもう相当に色んな形を試してこれに落ち着いたのですが、とにかくスパイラルのスクリュー型の空気の振動を損ねることなく、断面積の変化もいかにスムーズに直管に導くかがポイントで、これが上手になされないと、その間で振動がばらけてしまい、歪感が増したり量感が出なかったりして大変苦労しました。
 しかし最終的にシンプルな方式にまとまり、最低域40Hz付近の量感と100Hzまでの低域の質感の良好なバランスを得られました。
 最低域が直管なので少々歪っぽいのを除けば、ほぼ(私の好みとしての)理想的な音質・バランスを得られ、今後の 3Dスパイラル・直管ハイブリッドダクトの可能性が広がったと考えています。

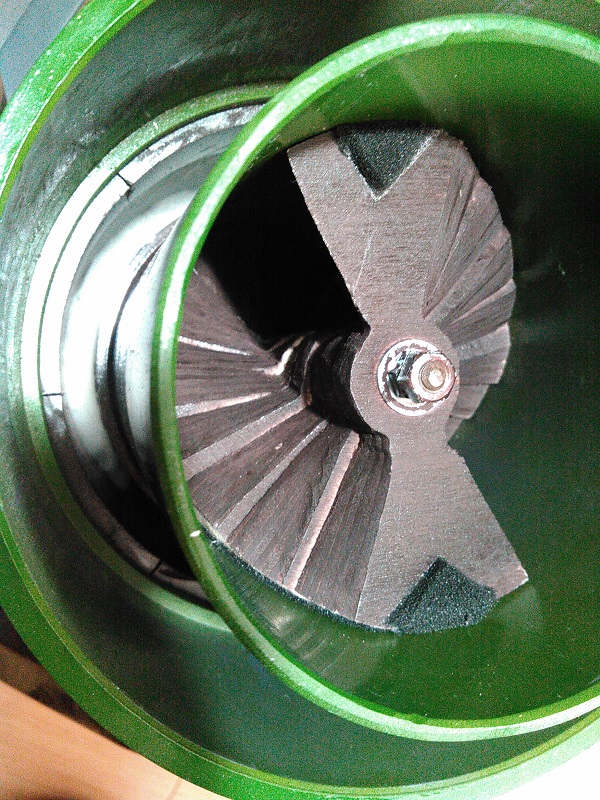

Tornadeflyの第二ダクト、3Dスパイラルと直管のハイブリッドダクト

まとめ

 長くなりましたが、以上のように3Dスパイラルを取り巻く状況はまだまだ進化の可能性を秘めており、私も少しづつ手を入れてゆきますが、この記事を読まれた方もどうぞ試していただければこれ以上嬉しいことはありません。
 最後になりましたが、3Dスパイラルオリジナルを開発されたTakenaka氏、BHBS方式の発展に多大な貢献をされているkenbe氏、試行錯誤のしやすいスピーカーを多数公開されてきた塩ビ管スピーカーの会のたてちゅう氏ほか同志の皆さんにお礼申し上げます。

コメントあり 2  |  続きを読む | 閲覧(15486)
12月
23 (水)

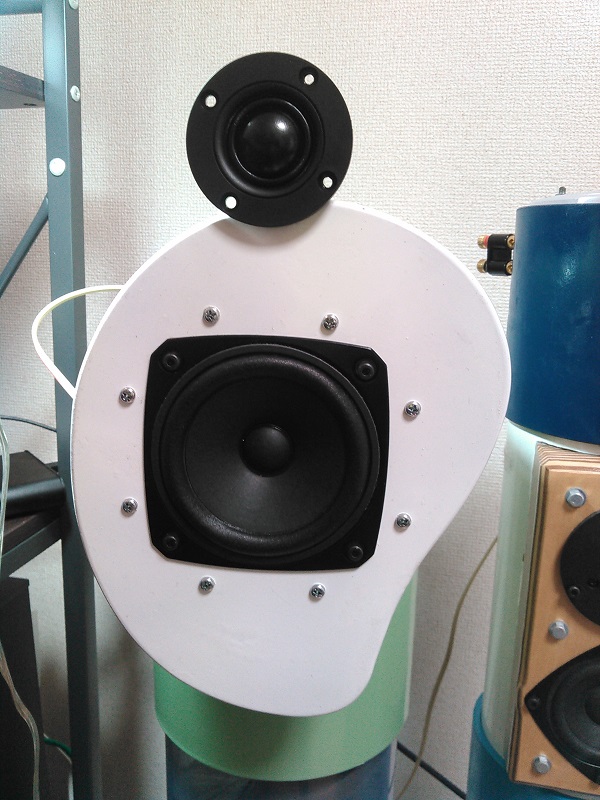

 Tornadefly(オリジナルP1000版)に、ツィーターを付加してみるテストをしています。

 選んだツイーターは、Dayton AudioのND25FA-4
横浜ベイサイドネットの通販で、10%オフセールで税抜き1本1,872円。 送料が500円で時間指定で配達してくれるので、単身赴任の身にはとても助かります。

また、Dayton Audioのサイトには、ZMAやFRD形式のデータが公開されていますので、Speaker Workshopにインポートしてみました。2KHz以上が見事にフラットで、位相特性もクセがなく能率も高い。 これで2千円程度で買えるなんてコスパ最高です。

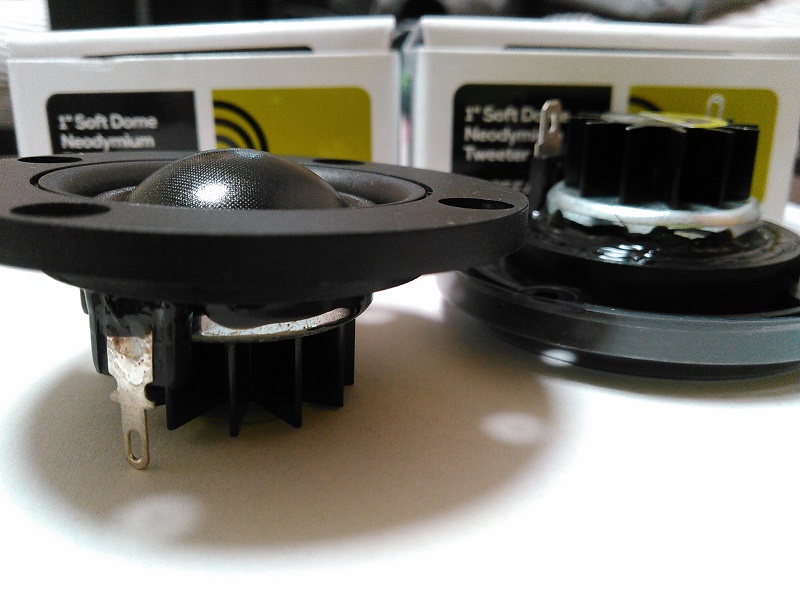

 納品されたので早速開梱。高級感こそありませんがプレーンなデザインは好感が持てますね。

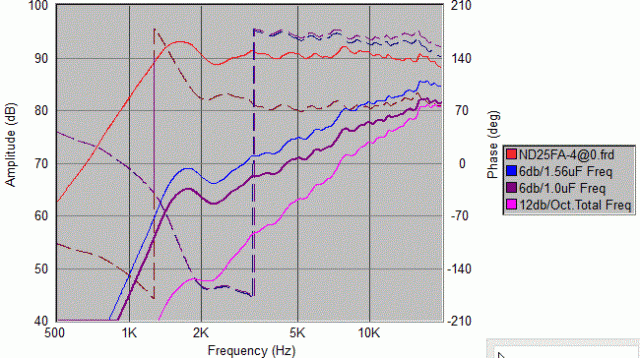

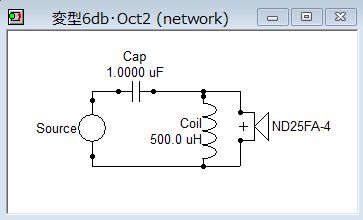

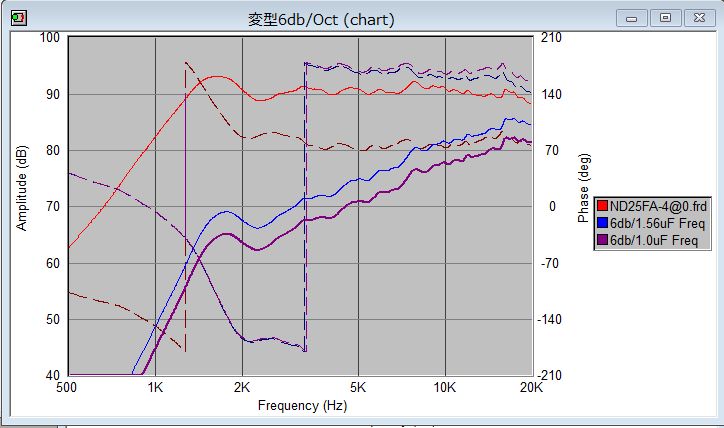

 とりあえず、手元にある限られたパーツで試してみましょう。 まずは1.56μFと1μFの2種類でSpeaker Workshop でシミュってみました。0.5mHは低い方のカットのために入れているだけで、特性上はほとんど効いておらず6db/Octです。音出しの結果、1μFで十分、もう少し小さくても良いかもです。

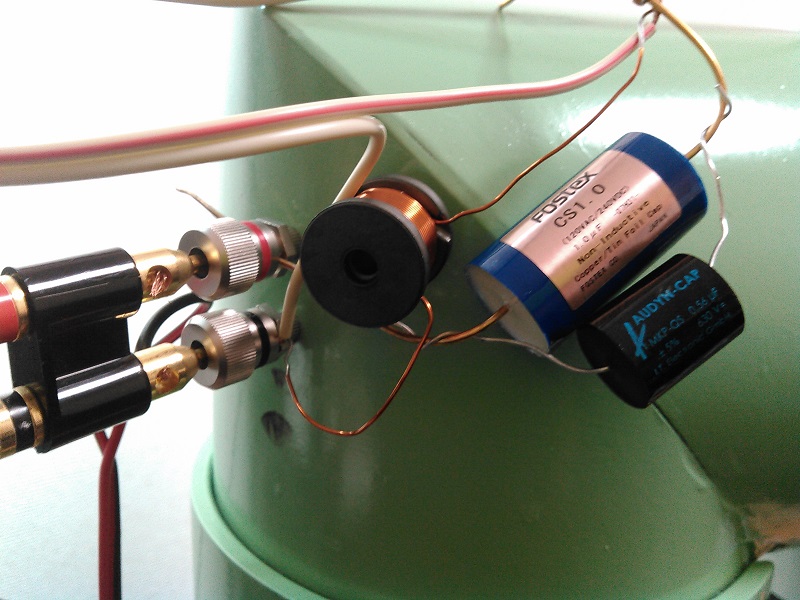

ここまできてようやく取り付けです。接続状況はこんなんで何とも試作感満載ですね。FostexのコンデンサCS1.0が4千円近くするので一番高価なパーツだったりします。 :hammer:


 音出し3時間程度でエージング途中ですが、なかなか良いです。 上級クラスほどの解像度や音場感は出ませんが、特性通りクセが無く、コンデンサ容量を変えた成りに音が素直に変わってくれます。 位相特性にクセがあるとこうは行かないのです。 欲を言えばもう少し制動感がほしいですね。

 来年の塩ビ管スピーカーのオフ会までに、ユニット特性の実測とシミュレーションを行い、きっちり煮詰めていこうと思います。 その頃までにはバッフル板も交換してツィーターをインストールできるでしょう。

続きを読む | 閲覧(19796)
