1プリアンプ自作が大体一段落してきたところで、送り出し側のDDCをUSBインターフェースのAmanero Combo 384から、I2SインターフェースのHifiberry Digi+ Pro に変更してみました。
結果からいうと良い方向に進化したため、久しぶりにエア録音する時間がとれたので、Youtubeに動画2つアップしました。ヘッドホンで聴いてください。
01~02_LadiesVocal
https://www.youtube.com/watch?v=lErQGVnBUpM
04~07| Fusion&Classic
https://www.youtube.com/watch?v=D32A4iKKemk
今回も、FaceBookのRaspberry Piでオーディオしま専科 グループで、ごとうさんがお勧めの Hifiberry Digi+ Pro です。
Hifiberry Digi+ ProのマスタクロックをRasPi側に入れることでスレーブモードでI2S信号を取り出し、純粋にI2SトランスポーターとしてDACに入れてあげる、ということのようです。
信号の流れとしては。
RasPi3 -->(I2S)--> Hifiberry Digi+ Pro -->(I2S)--> ES9023黄色基板DAC改 -->(アナログRCA)--> 自作プリ -->(アナログバランス)--> UcD32MPパワーアンプ
となってきます。
購入
上のHifiBerryのオンラインショップでポチってから、国際郵便で10日ほどで届きました。Amanero combo 384 が1万円超えだったのに比べて半額以下なのはうれしいです。

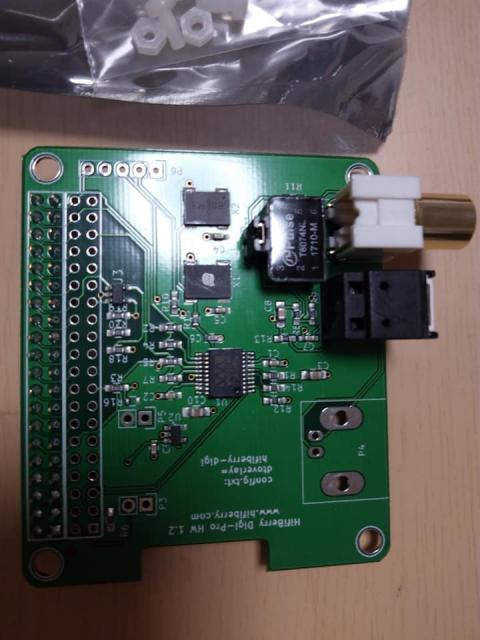

HifiBerry Digi+ Pro中身
取付け前の事前準備
まず、1年半前に買ったRasPi3のファームウエアが古いと思われ、Hifiberry Digi+ Proに対応できていないだろうからアップデートが必要。
やり方は、ここのページに書いてあるのでそのまま参考にしますが、注意点としては OSがVolumioやMoodeAudioの状態でやらずに普通のRasbianイメージのOSが入ったmicroSDで実行すること。 終わってから元のVolumioなりに戻します。 こうしないとVolumioなどのOSが立ち上がらなくなるリスクが高いそうです。
念のため手順をここにも書いておくと、
- RasbianイメージのOSが入ったmicroSDを作り、RasPiを立ち上げる。このためだけに高価なmicroSDXCを買う必要はなく、Lite版イメージなら安い2GbのmicroSDで足ります。
- rootパスワードを設定する。(下記sudoコマンドを実行するため)
- 下のコマンドを順次実行しそれぞれ完了を待つ。小一時間はかかります。
$ sudo apt-get update $ sudo apt-get upgrade $ sudo apt-get dist-upgrade $ sudo rpi-update - オーディオイメージのmicroSDXCに戻す
I2S信号の取り出し

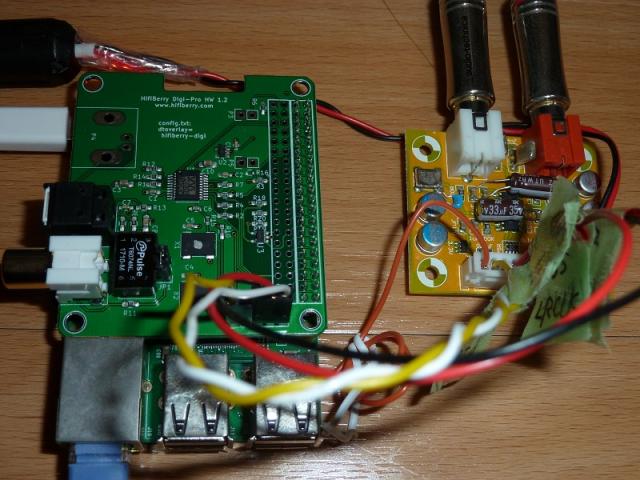

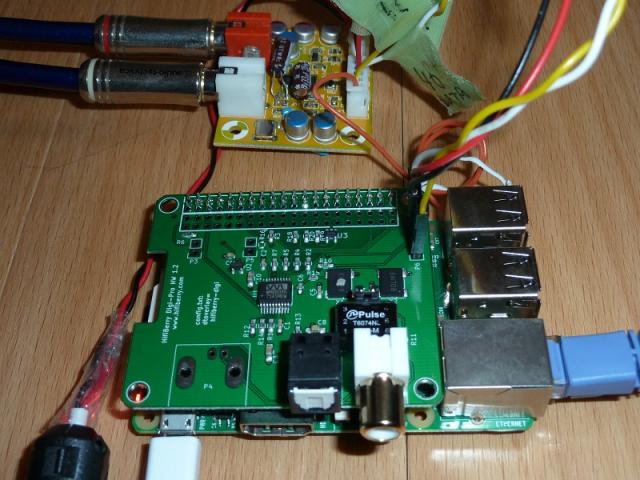

続いて、HifiBerry Digi+ ProからI2S信号を取り出すためのピン５本をはんだ付けして、ES9023黄色基板改DACのコネクタ線にコネクタを付けて、接続します。 接続順は、「P6」と書いてあるほうが1番として、
- GND（黄）
- MCLK（橙：接続しない）
- BCLK（黒）
- LRCLK（赤）
- DATA（白）
の順です。
MCLK（橙）を接続しない理由は、DACのクロックをHifiBerry Digi+ Proのマスタークロックで動かすにはES9023側のクロックの回路を1か所改造しないといけないことと、音の面でも若干ES9023側のクロックに軍配が上がるようですので、私もここは繋がず行きます。
試聴
今回、プレイヤーOSはVolumio2.378を試しています。
MoodeAudioの刺激の少ないサウンドとは違って、割とエッジがしっかり立って、音像がかっちりしたHiFiオーディオ的な音ですね。 Hifiberry Digi+ Proとの相性も良いのでしょうね。音場感が向上したため、妙な録音がすぐにわかってしまうようになりました。（汗）
しかし残念ながら、PCでは動くソフトボリウムがスマホでは操作できません。アップデートすれば治るのかな。でもアップデートもトラブルの可能性もあるし。。 →訂正、単なる勘違いでした。。

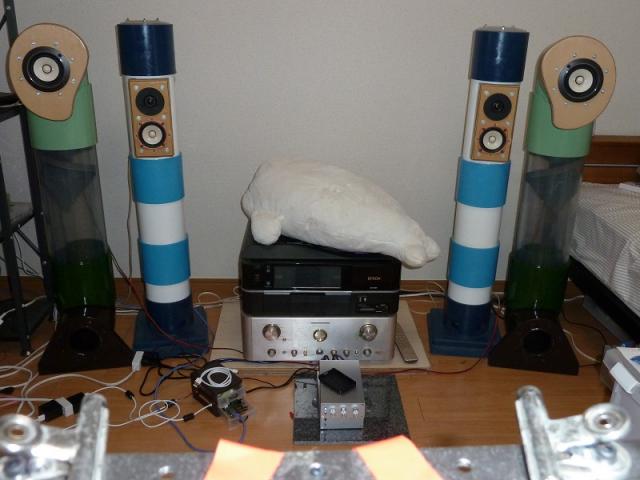

ということで、今年の集まれ！塩ビ管オフ会の私のデモは、これに自作プリ＋UcD32MPパワーアンプ＋トルネードフライの組み合わせで行きます。しかしエントリーはしたものの、そもそも仕事で参加が危うい状況なのですが。。
５年間、安定稼働を続けていた、我が家のVMware ESXi 仮想化サーバー。 ところが去る2月15日に、マザーボードが突然死。
2日後に、中古で暫定版のマザーボードをどうにか探して買ってきて、何とか立ち上げました。
しかしその後、1週間に数回ほどサーバーが落ちる現象の原因がわからず。 単身赴任先から自宅に連絡して、家族にリセットしてもらっていました。
しかしこんなことを続けているわけにもいかないので、今後は構成を一気にシュリンクして、オーディオプレイヤーとしても使っているワンボードコンピューター、RaspberryPi3 へ移行することを決めました。断捨離です。
有難いことに、このサーバーで稼働中の、集まれ！塩ビ管スピーカーの経費でハード費用を支出いただけることとなり、1万円に収まる金額ですが有効に活用させていただくことにして、現在移行作業中です。どうもありがとうございます。
既に、なーお'nWEBと集まれ！塩ビ管スピーカーのWEBサイトは移行済み。WEBサーバーはApacheではなく軽量高速なnginx。 それでもハードのスペックが低いため、少しレスポンスが遅いですがどうぞご容赦を。 他のアーカイブサイトも今日中に移行完了の見込みです。 その後、メールサーバー移転に着手・・
それにしても、いくつものXOOPS Cubeサイトを動かしてしまうRasPiサーバー、恐るべき実力ですね。
（追伸）
運用開始後、サーバーダウンが頻発。再起動しても立ち上がらない。
php-fpmのログを見ると、
WARNING: [pool www] server reached pm.max_children setting (5), consider raising it
これは、子プロセスの設定がうまく行っていないということらしい。
参考：php-fpmのエラーにぶつかりながら設定の最適化を図る
/etc/php/7.0/fpm/pool.d/www.conf
; pm.max_children = 5 pm.max_children = 20 ; pm.start_servers = 2 pm.start_servers = 4 pm.min_spare_servers = 2 ; pm.max_spare_servers = 3 pm.max_spare_servers = 6
これで安定してくれることを願います。。
RaspberryPi3 B type (RS components製)と,

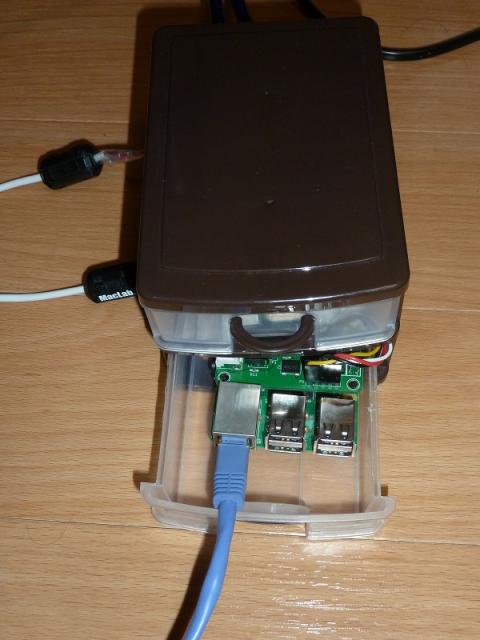

64GbyteのSDXCメモリ、積層式のCase。なかなか面白い。ファンも付いてきたけどまだ付けていない
Rasbian稼働中・・
...
先週フロント／リアパネルに穴あけをしてきたアンプのケースに、部品を組み付ける作業を昨日実行しまして。 今日は早速コニさん宅で古舘さんと３人でミニオフ。
たてちゅうさんほかもお誘いしましたが直前でしたので先約有り、また次の機会に。
- 自作プリアンプの内部概観
- 自作プリアンプのフロント／リヤパネル裏側。フロントは2連式アッテネーターに、2入力セレクタでぎっしり。リヤもRCAとXLRコネクタで一杯。
- パワーアンプhypex UcD32MP をプリアンプと同じケースに収めたけど、内寸高がピッタリ過ぎて天板にアンプモジュールがキスします。 仕方ないので天板裏側に梱包テープ貼り。
- 完成型のフロント部／リヤ部。 2連式アッテネーターのツマミはもっと大きなものに交換予定。XLRケーブルはカナレのケーブルを使って最短長を狙って自作。
- 今日は朝移動で、コニさん宅にアンプとTornadeflyを持ち込んで、ミニオフ。 行は東名経由でスイスイ。 帰りも藤沢バイパスが混んだ以外はスムーズでした。
am11時頃から出来立てのアンプとTornadeflyをセッティング。
なんとなく、箱に収める前より音の鮮度が落ちた気がする。 ごとうさんお勧めの細いすずメッキスダレケーブルを多用しすぎたかな？ 皆さんのご感想は如何に。
- コニさんの最近のお気に入りの、自作平面スピーカーユニット。 Yoshii9系の音場型スピーカーともまた違う不思議な感覚で、楽器の音像がスピーカーの後ろに出現する。一度ハマルと癖になりそう。 時期バージョンではツイーターもグレードアップするようなので期待大です。
あっという間の週末でした。コニさん、古舘さんありがとうございました。リフレッシュできました。明日からも頑張ろう！
昨日は仕事をこなして、今日自宅に帰って穴あけを敢行。
2週間前にCADで書いたパネルレイアウトを印刷し、両面テープでアルミパネル現物に貼り付け。
ハンドツールだけで精度は出ないし、なんか間違えたところもあったりだけど、どうにか収まりそうです。
来週は組み付けて音出しできるかな。
パネルレイアウトを印刷
両面テープでアルミパネル現物に貼り付け
製作中の不平衡／平衡ラインプリアンプと、Ucd32MPパワーアンプのケース設計を実行中。
しかしですね、金属ケースに穴をあけて部品を取り付ける経験はほとんどないため、うまくゆくのか全くの未知数です。
加えて、今回購入したケースはレイアウトがかなりタイトなので、まずは図面を書かないとほぼ失敗するでしょう。
というわけで、ギチギチパネル図案の完成。 パワーアンプの電源インレットを買ったのに、入らなかった。。欲張って入力セレクタなんて付けるからじゃ！笑
φ23mmなどという大きな穴をアルミパネルに開ける工具の手持ちがないため、次は工具の購入です。
今のところ、この辺を考えています。ハンドドリルだけで上手に綺麗に加工できるのだろうか、かなり不安であります。
ブログをまとめて、自作アンプの現状ページを作りました。 逐次、加筆してゆきます。 とりあえず現状の回路図、パーツリストを掲載。
http://www.naaon.com/modules/plactice/index.php/content0196.html
先々週、不平衡／平衡ラインプリアンプ音出しでアッテネータへ換装したところ、かなりまともに良い音が出た、自作プリアンプ。
ちょっと欲張って、コンデンサを東信工業のUTWRZから、ニチコンのFGに変更してみました。以下レビュー。
- 電源以外のコンデンサを、東信工業からニチコンFGに変更
まあよくある話ですが、値段の高いコンデンサのほうが音が良いというわけではありませんでした。 これはダメです。空間表現がボヤけてしまって、かなり多くの音が消えます。
- 470μF4個をニチコンFGから東信工業に戻す
この時点でだいぶ元通りの高音質に。この状態でも良い気もしますが。。
- 結局最後は、33μF4個も東信工業に戻す
全部東信に戻すと、実に安心して聴ける高音質。やっぱりこれですね。
- アッテネータを、抵抗直付けに
まだバラックの仮設状態ですが、音質確認としては重要なＳＴＥＰです。
以上、東信工業のUTWRZ、恐るべし。 いつ変えるの？ 今でしょ！！ ってこれは東進か。（寒っ） 低ESRが音質に効いているのか？ 価格も十分に安く、千石電商で買えるのでお勧めです。
ごとうさんお勧めの、ニチコンVZは、ネットで購入できるところを探しても、安いところはロットが大きかったり、逆に１個単位で買えるところは単価が高かったり、、 試してみたいですが実店舗だとどこで買えるのでしょうか・・
年末から計画していた、不平衡／平衡ラインプリアンプ。 この３連休を利用して、パーツ買い出し、実装設計、製作、バラックでの音出しまで駆け足で漕ぎつけました。
- 買い出し
初日は買い出しから。 ケース以外は大体2台分のパーツ購入で、2万円オーバーの買い物になってしまいました。 抵抗はKOAの1/2W金属皮膜抵抗、ボリウムはマルツのR1610G-10Kを擬似Lパッド接続で使用。コンデンサは、日本ケミコン。 高価なオーディオグレードは使わずに始めてみます。
- 実装図
回路図はぺるけさんのを継ぎ接ぎで行けると思うので、タカスのユニバーサル基板 IC-301-72 への実装図から始めています。この基盤は、予め使いやすいパターンになっているので、どう配置しようか考えるだけでも楽しいですね。 以下の図は、音出しまでの修正済みのものです。
- 組付け
組付け順としては、まずは上面に配置するジャンパ線から。
コンデンサの大きさを全く考慮しないでレイアウトを決めてしまったので、抵抗の上にコンデンサが覆いかぶさるという不格好な姿に。
- 回路チェック
テスターしか持っていないので、チェックといっても電圧くらいしか見れません。 DC24VのACアダプタをつないだところ、FETが異様な高温に・・ 設計から再確認したところ、2SK246は脚の１番と３番が2SK117と逆順だということを失念していました。
そのほか、いくつか間違いがあったものの、無事に電源がまともに入るようになり、思い切ってパワーアンプに接続。無事に音がでました。
- 音出し最初の音質
ぺるけ氏のサイトには、アルミ電解コンデンサの酸化皮膜の自己修復が進みまでは音が落ち着かない、20～30時間は経ってから評価してほしい、とあります。
それでも始めから低域～高域までどこも特出したところが無い聴きやすい音でした。 鳴らしているうちに少しづつ、細かい音が出てきたように思いますが、今のところは解像度などまだまだというところです。
- 今後の予定
買ってきたケースに入れることと、細部のチューニング、オーディオグレードパーツへの交換など、地道に進んで行こうと思います。
- アッテネータへの交換(追記20180113)
製作後に100時間以上のエージングを終えたプリアンプを試しています。
うーん、どうにも霞がかった音でして、これはどうにかならないかと思案して、ごとうさん式アッテネーター（テスト版）の登場！ 写真のようにバラックのままですが。。
これはすごいです。 ベールが２枚ほど取り去られたように、音像、音場、厚み、高域の細やかさ、全てにおいて自分史上最高音質が聴けています。MarantzのPM14SA-ver2に戻ることはもうあり得ませんね。
ここまでくれば、現在テスト版のアッテネーターをきちんと完成版としてコンパクトに作り直して、プリアンプのコンデンサをオーディオグレードに交換して、箱に入れます！
いやー、最高！！
先日のブログPioneer製USB型ノイズクリーナーを追加したあと、ゴキゲンなRasPiオーディオ。
不平衡／平衡ラインプリアンプ計画が再浮上しています。 現在の状態は以下のように相変わらずバラックですが、計画実行後にはきちんと金属ケースに入るはず・・
ここらで今までの経過を少しまとめておきます。
発端
そもそも、オフ会にも携帯できるくらいの音の良い小型デジタルアンプが欲しい、その一点から始まりました。 わが単身居室のプリメインアンプ、marantz PM-14SA ver2、音も悪くないのですが、RasPiオーディオで音の入り口の品位が上がり、出口もFE88-solでかなり細かい音が出るようになると、marantzアンプの高域の独特で少々癖のある音場感が気になり始めます。 どうせなら、これを超える音の良いアンプ！ 欲が出てきてしまいました。
D級パワーアンプユニット
- D級パワーアンプユニット購入とパッシブプリ で購入した、Hypex UcD32MPと、Facebookのごとうさんによるロータリースイッチ2個の組み合わせによるパッシブプリの劣化テスト版。 これは実に素直な音が出ます。 でも、力感などはもう一息といったところでした。
リレー式リモコンパッシブプリ
- リレー式パッシブプリの設計
- パッシブアッテネータは難しい。平衡変換ラインアンプ
に書いたように、リレー式はmbedで書いたクライアント／サーバープログラムもうまく動きましたが、ノイズやクロストークなど音質的に問題が多く実用を断念しました。
不平衡／平衡変換
上記の平衡変換ラインアンプのブログで記載した、DRV134を使った変換基盤。 当初、リレー式アッテネータをつないでいたので音質的にぱっとしませんでした。 でも、ごとうさん式アッテネータ劣化テスト版に戻してみたところ、力感のある音が出てきてびっくり！ これはまだまだ潜在能力を引き出せてない、そう感じます。
実行計画
プリアンプを作ろう！ のサイトを参考に、FET式ディスクリートプッシュプル、平衡／不平衡変換プリアンプを作りたいと思います。
実際に参考にするページは、
まずこちら と こちら（ボリウム追加個所） 追加でこちら（基板実装設計）
それとトランス使用のこちら と こちら
加えて、AKI-DACのこちら と こちら も平衡バッファ回路と電源周りで参考にします。
ちょうど手元に、マイクアンプの制作用に買ってあったFET、2SK170-GRが12個くらいありますので、これを選別して特性の近いペアを2SETピックアップして使おうと思います。
選別のツールとして、amazonでこれをポチりました。
さあて、まずは回路図をきちんと書くことからですが、マラソン練習の合間にするので亀のように遅い歩みになると思います。
