３Ｄスパイラルホーンスピーカーの可能性を追求するブログ・・
|
なんて大上段に構えるつもりではなくて、少しでも自分の満足を満たす音にしたい。 そのためには、研究も必要ですね。
音の実験室：自作バックロードホーン・スピーカー 創始者：Takenakaさんのサイト
☆Helix H75 の製作?視聴 ：Akkieさんのサイト
自作3Dスパイラルスピーカー製作記 ：くまさんのサイト
★ 私のHP内の、 自作スピーカーのページ ★
★ 私のHP内の、 Takenakaさん宅訪問記（F特掲載） ★

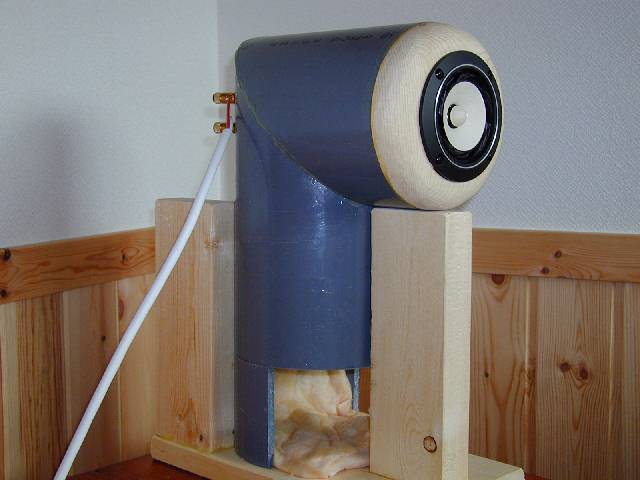

新作は名づけて「3D-ELBOW-R」。
|
|

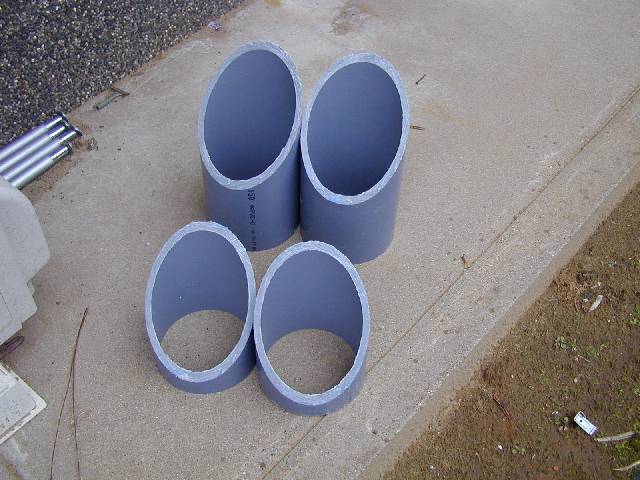

ＶＰ150塩ビ管を斜め４５°カットし、エルボ状に接着。

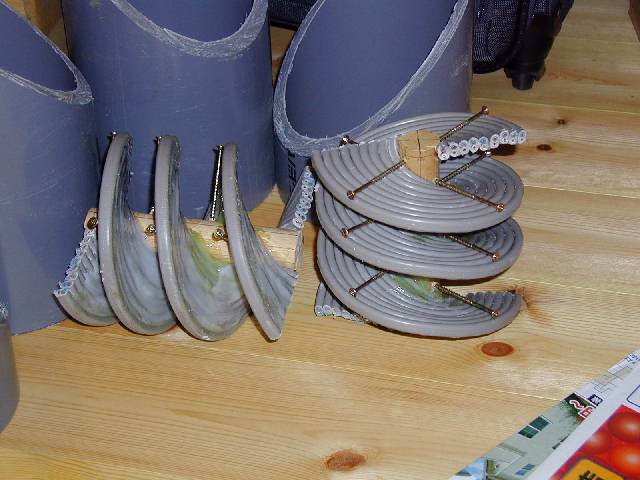

スパイラルは２重らせんで、「ひらべった型」です。

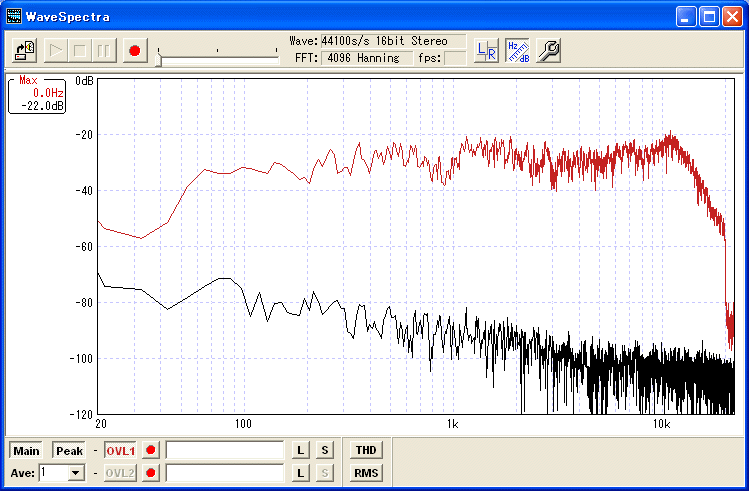

ユニットはFostexのFE88ES-Rを使っていますが、高音の伸びに比べて低音の伸びがイマイチなので、Ｆ特を測定しつつ、いろいろいじっています。 何とか聞けるレベルになったかな。
50?100Hzはバスレフ的、100?200Hzは音圧は低いけどバックロード的な音がします。
|
（Ｆ特は、２ｍステレオ中心、サインスイープです。）
音場感と音像のコンパクトさは、さすがですね。
でも、塩ビの筒がピアノの中音で振動が多くて・・
空気室を、塩ビ管 -> 球形積層集成材に作り変えたくなってきた。
資料： FE88ES-R（PDFファイル：FOSTEXのサイト）
閲覧(32283)
コメント一覧
3件表示
(全3件)
すべてのコメント一覧へ
投稿ツリー
Re:3Dスパイラルホーンスピーカー
(なーお, 2005/12/10 14:20)
Re^2:3Dスパイラルホーンスピーカー
(kumasan, 2005/12/10 17:48)
Re^3:3Dスパイラルホーンスピーカー
(なーお, 2005/12/10 20:59)
なーお
投稿日時 2005/12/10 14:20
現状、下のほうは50Hzが限界です。
40Hzから少し下は出てほしいんですよね?。
次回作を検討中なんですが、この辺の領域になると 今まで考えていなかったような挙動がありそうで・・
その辺は、また後日掲載しようと思います。
40Hzから少し下は出てほしいんですよね?。
次回作を検討中なんですが、この辺の領域になると 今まで考えていなかったような挙動がありそうで・・
その辺は、また後日掲載しようと思います。
kumasan
サイトURL
投稿日時 2005/12/10 17:48
こんにちは。なーおさん。
ｆ特を見てみると、かなりいい感じですねー。低音もちゃんと伸びているようですし、それに加えHelix-H75等の木製エンクロージャーよりも音場が良さそうなスーパースワンの様な形ですから、こっちの方が勝っているのでは？
塩ビの45度カットはエルボなどを使うよりすっきりしてて良いですね。
これからもよろしくお願いいたします。
ｆ特を見てみると、かなりいい感じですねー。低音もちゃんと伸びているようですし、それに加えHelix-H75等の木製エンクロージャーよりも音場が良さそうなスーパースワンの様な形ですから、こっちの方が勝っているのでは？
塩ビの45度カットはエルボなどを使うよりすっきりしてて良いですね。
これからもよろしくお願いいたします。
なーお
投稿日時 2005/12/10 20:59
kumasan、こんばんは。
どうもありがとうございます。
ユニットが元々ハイ上がりで解像度重視の特性なので、色々考えてこんな形になってしまったのですよ。
バス＋３db、ハイ?３dbでバランス取って聞いています。
ピアノの中音で振動というのも、ユニット前面とホーンからの音の干渉音のようにも思いますので、それなら塩ビでも箱でも変わらないはずなんですよね。
もちろん、がっしりした箱の方が音はよいのではないかと思うんですが、なんといっても作るのが楽なんで。（笑） 実験の繰り返しには、もってこいです。 ですから次期バージョンもこの発展形にて、まずは実験です。
では。
どうもありがとうございます。
ユニットが元々ハイ上がりで解像度重視の特性なので、色々考えてこんな形になってしまったのですよ。
バス＋３db、ハイ?３dbでバランス取って聞いています。
ピアノの中音で振動というのも、ユニット前面とホーンからの音の干渉音のようにも思いますので、それなら塩ビでも箱でも変わらないはずなんですよね。
もちろん、がっしりした箱の方が音はよいのではないかと思うんですが、なんといっても作るのが楽なんで。（笑） 実験の繰り返しには、もってこいです。 ですから次期バージョンもこの発展形にて、まずは実験です。
では。
