9月
10 (日)

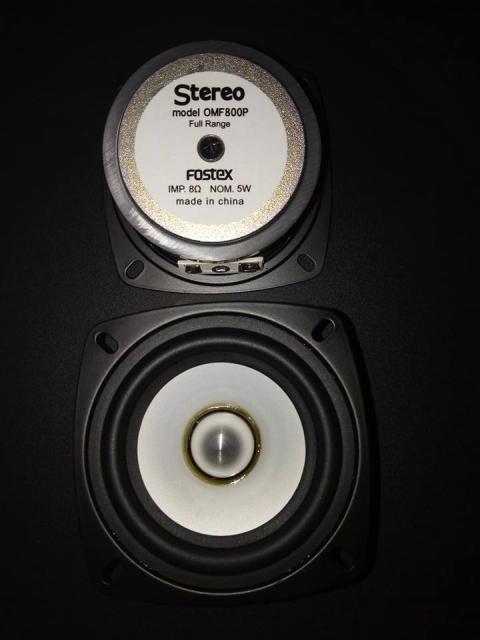

今年も買ってしまいました、雑誌付録スピーカーユニット。

今回も自作スピーカーコンテストが開催されるのですが、参加するにはこちらのフォステクス製の8cmユニットではなく、パイオニア製の6cmユニットを使う必要があります。

私は今シーズンはマラソンに注力するため、コンテストに応募しませんので、より音の良さそうなフォステクス製の方を買いました。

これでまた部屋が狭くなる。。という心配はご無用です。作らなければいいのですから。笑
まずは既存のクリアミントに付けて、FE83-solと音の違いの確認と行きますか。


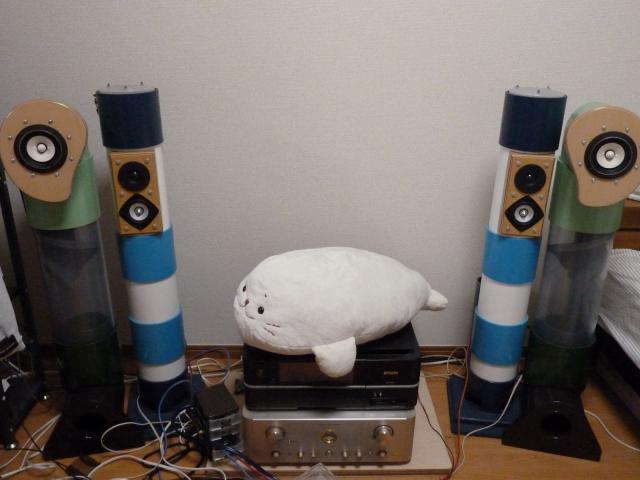

ということで、いつものように8cm用エンクロージャ、クリアミントにマウントし音出しです。
コーンの材質が昨年のstereo誌付録と同じアルミなので、品位は多少向上している気がしますがアルミ質の高域には変わりありません。低音はよくでます。
ボーカルは残念ながらFE系の足元にも及びません。


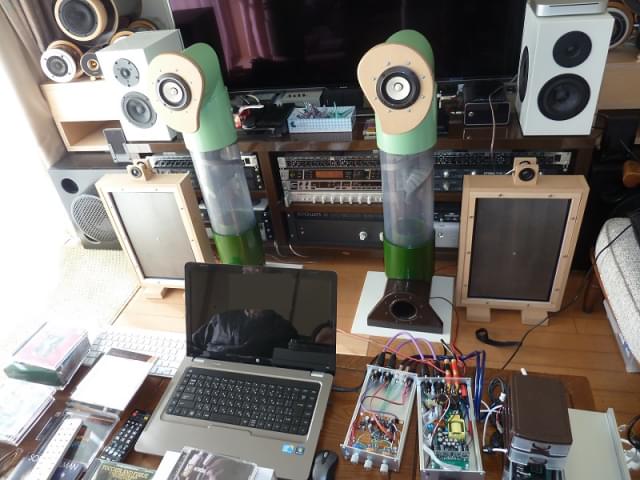

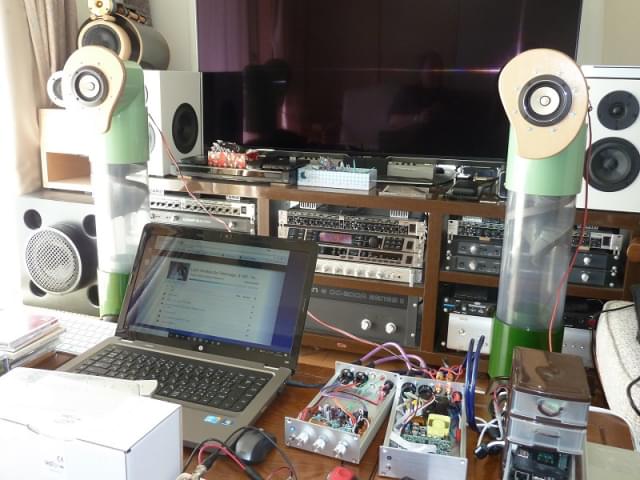

付録ユニットOMF800P+クリアミントで再生した録音と、FE88-sol+トルネードフライで再生した録音を、2曲、同じ曲で比較のためそれぞれYoutubeにアップしました。
この比較だけ聞き比べると、OMF800Pも侮れないですね。 実際にはもっと差があるのですが、録音してYoutubeアップだと高域の品位の差が小さくなります。

能率に差があるので、録音レベルが同じになるように、OMF800Pの再生音量を上げています。 MoodeAudioのソフトボリウムで、OMF800Pで51、FE88-solで36程度とかなりの差があります。

選曲
1,Digifi-No22 GreenSlleves 32bit/384kHz
3,松岡直也 Fiesta Fiestaより Silver Night Fever

OMF800P+クリアミント
https://www.youtube.com/watch?v=0mNNscIuGCg

FE88-sol+トルネードフライ
https://www.youtube.com/watch?v=Y0jMhCZ-Izk

続きを読む | 閲覧(963)
2月
12 (日)

 昨日シナアピトン合板製のバッフル板を制作し、FE88ES-Rで試したTornadeflyに、本日手元に来たFE88-Solを取り付けて、音出ししてみました。

 事前に周波数特性などで予想していた通り、高域の尖がりは払拭されていますが、もう少し出てもよかったかも。 高域不足と感じる人も多そうな地味で正確な音調という印象。

 低域もまあ出ますが、FE88ES-Rほど出ていない気もします。 Qts値の0.49と0.46の僅かな差によるのでしょうか。

それにしても、悪く言えば優等生的ななり方です。バックロードホーンだと高域不足を更に感じるのでは、という気もします。 ボーカルのはっとするような色気も、FE-83Solのほうが上を行っています。 でも長い時間聴き続けるには、このFE88-Solのほうが安心して聴ける気がしますし、何しろ品位が高いので、良い録音のソースで聴かないと正しい評価ができない良質の音です。

Youtubeに録音を5曲アップしました。
https://www.youtube.com/playlist?list=PLrX-IFCuRL1XWRfxFNPMnyhMcDC6fxNCh


FE88-Solの外箱

FE88-Solの外観
コメントあり 2  |  続きを読む | 閲覧(2976)
2月
11 (土)

今週も先週に続いて香取市の自宅に帰ってます。(明日朝千葉市に戻るけど) 目的は、久々のスピーカー工作。

昨日、予約したFE88-Solが発送されたというメールが入り、バッフル板の制作をしようと考えていたのでベストタイミング。

まずは作ってみて、寸法の同じFE88SE-Rをマウントしてみました。 ピュアオーディオ環境が無いので、年末に録画した音楽番組を再生し、低域も良く出ることを確認しました。

明日、宅配便の営業所でFE88-Solを受け取り、マウントしていつもの環境で鳴らしたいと思います。


いつものジグソーカット

カット終了
続きを読む | 閲覧(1761)
1月
7 (土)

Fostexより、2月から限定3,000台でFE88-Solが販売される、との情報が入りました。


フレームやマグネットサイズなどは、2004年に限定販売された高音質ユニット、FE88ES-Rと同じようですが、昨年発売のFE83-Solの癖の少ない高域を昇華させているとすれば、88ES-Rの尖った高域が今一つと感じていた私の耳にも優しい音質ではないかと思われます。

FE83-Solの音を気に入っているので、これに88ES-R同様の低域や押し出し感がプラスするとなれば、税抜き12,000円/本 も高いと感じません。 迷わずコイズミ無線でFE83-Sol購入時のクーポンを使ってポチりました。

最初にどのスピーカーで試そうか、、今年は仕事もマラソンも予定が詰まっていて、なかなか専用箱を設計製作する時間は取れそうにありません。 相性的にも正しい評価をする上でもトルネードフライにマウントするのが良いと思われ、CAD図をモディファイしてみました。


いやー、かなり楽しみです。
今年の塩ビ管スピーカーオフ会への参加が仕事の都合で危ういのですが、きちんと鳴ることが確認できれば、このトルネードフライ 88-Sol スピーカーだけの参加もアリかもしれません。

続きを読む | 閲覧(3165)
8月
13 (土)

 先月最新のマイクを制作しましたが、マイクケーブル長に余裕を見すぎて12mと長すぎたため、ハイ落ち傾向にありました。

 折角音質よく取れてもハイ落ちでは残念なので、2mに短縮し、Tornadefly+の音を改めて録りなおしてみました。

賃貸マンションで大きな音を出せずS/Nが十分でない、
生活雑音が入る箇所がある、などご容赦願います。

  • 個別動画
  1. エルガー 威風堂々第5番
    https://www.youtube.com/watch?v=-FMcjXox7OQ
    ||
  2. シーネ・エイ[[FaceTheMisucより] The Best I Ever Heard
    https://www.youtube.com/watch?v=o7JxWHfSHHM
    ||
  3. Fourplay [Fourplayより] Moon Jogger
    https://www.youtube.com/watch?v=QwPM6M0ltM0
    ||
  4. 松任谷由実 [オリーブより] りんごの匂いと風の国
    https://www.youtube.com/watch?v=ShtnKVXG-1E
    ||

 まあこのスピーカーは変にハイアガリでもないし、ボーカルも大らかに鳴るので日常聴くには聴きやすいです。 でもじっくり聴き込むには力不足ですね。 次を作りたくなってきます。 :-)

 今年はstereo誌の付録付き号を買わなかったので、夏の工作がありません。 その分、先日Fostexから限定発売になったFE83-solを予約しました。 まずはクリアミントに入れてみるくらいしか予定していませんが。。

続きを読む | 閲覧(1988)
7月
3 (日)

 先日、同ECMカプセルでマイクを作ったのですが、FETが小型タイプではなく、私の技量ではコネクタのインナーを使用できるサイズに収まらなかったこと、シールドケーブルが今一つでノイズが乗ること、などから、もう1セット作り直してみました。

 FETは現行代替品、(イサハヤ電子)2SK2880(D)を使用です。 1個80円しますが、この小型サイズは現行品ではこれしかないし、絶版品はもうほとんど手に入りません。
 シールドケーブルも、指定品の(mogami)3031をネットで購入し片側12mずつ使用。

 回路は、20Ωの抵抗を省略したこちらの記事のものです。

 先日の録音は、ユニットがFE103-solでハイ上りでしたが、今日はP1000に変更しています。 ハイ上りの音ばかり聞いていると、耳のバランスがおかしくなってしまい、正しい音を判断できなくなってしまいます。 P1000+ND25FA-4の組み合わせは解像度などは価格なりですが、落ち着いた音で長時間聞いていられます。

 マイクが変わったこともありますが、無指向性マイクなので実際の音もこんな感じですね。部屋の特性も含めて聞いた音にかなり近い音で集音できています。 ヘッドホンで聴いてみてください。

https://www.youtube.com/watch?feature=player_embedded&v=hKeNuglNkco


実装面1

実装面2
コメントあり 4  |  続きを読む | 閲覧(4272)
6月
20 (月)

 自作スピーカーの音を録音して、「こんな音になりました」とYoutubeに上げても、耳で聞く音と録った音の違いが大きくて、実際の音は想像力を働かせて頭で聴くしかなかったのが今まで。

 半年ほど前にe-bayで買っておいた往年の絶版Panasonic製無指向性マイクカプセル「WM-61A」を使って、shinさん設計のファンタム電源駆動型プロ用マイクを自作し、使用開始しました。

 噂通りに、良い音がします。 これで言い訳は部屋ネタくらいしかできなくなりますね。。 :roll:

マイク用

抵抗は本当に小さなものが良くて、「小型1/4W」と指定して買わないと、とてもじゃないけど実装に苦労しそうです。

品名型式単価(円、税抜)数量
マイクカプセル(Panasonic)WM-61A4002個
基板1.2mm厚602枚
XLRコネクター(ノイトリック)NC3-MXX4002個
2芯シールドケーブル(モガミ)3031 2.8mm/29AWG10012m(必要に応じて)
MFコンデンサ(WIMA)MKS2 0.22μF 63V534個
FET(Toshiba) 2SK246(GR)304個
または(イサハヤ電子)2SK2880(D)804個
小型1/4W抵抗(タクマンorKOA)1MΩ104個
47KΩ104個
10KΩ102個
2.2KΩ102個
1.5KΩ102個
20Ω104個

実際には、シールドケーブルは指定品を秋葉原で入手できず別のものを買っています。
なお、FETを2SK-2880(D)を使う場合は、こちらの記事の回路図です。

ほか、必要に応じて

品名型式単価(円、税込)数量
オーディオインターフェース(Steinberg)UR22mk213,5891台

・・これは、(TASCAM)US-144mk2ではノイズレベル、ゲインとも実力不足で使用に耐えないレベルだったため追加購入したもので、もっと良質のものを持っていれば購入不要。 言うまでもなく、48Vファンタム電源を2本のマイクに供給して入力できるもの。48Vでなくてもよいが、電圧が下がればその分マイクカプセルへの印加電圧も下がってS/N比が悪化するため、48Vがベスト。 なお、UR22mk2は仕様上48Vとなっているが、実測すると38Vしかなかった。
 なお、新規に購入する場合は、マイク自体のゲインがそれほど高くないため、高ゲインアンプを内蔵しているものが良い。

製作

基板製作

上記ページの回路図の通りに作る。 以上。

 といっても、今回は相当小さなコネクタの中に沢山の部品を詰め込むため、画像だけ何枚か載せておきます。 なお、ノイトリックのXLRコネクタは元々内ねじで最初から内径が小さいのに更にインナー部品でケーブル口を締め付ける方式で、とてもじゃないけどこのサイズに収めることはできず、インナーは付けずに組んでいます。

裏側、シールドケーブル結線前
裏側、シールドケーブル結線後
上面
上面、別角度

マイクカプセルの3端子化

 これはもう、上記shinさんのブログにも掲載されていますし、オリジナルのLinkwitz氏のところにも載っていますから、同様にやればOKです。
 ただ、Grandははんだがついても本当に取れやすいので、付いたらすぐにエポキシで固めてしまいましょう。

 その後、自前のケースに入れるのですが、私は手持ちであった、標準プラグの金属ケースを使いました。もっと小さいもののほうがしっくりきそうです。

安価な3脚を使用
100円ショップで買ったスチールプレートに、メガネクリップで取り付け
NAS+UR22mk2

録音、試聴

 以下聞いてわかるとおり、音質の良さは本当で、e-bayでギャンブルで買ったWM-61Aが本物であると確信しました。 :hammer:

 低域も伸びているし、高域も強調せずすっきり伸びきっていると思います。
https://www.youtube.com/watch?v=NLDBxkJ5Wy8

 Tornadefly + FE103sol で、2016年塩ビ管スピーカーオフ会で鳴らした曲をかけてみました。 プレイヤーを長年使用してきた、X-DDC+DC-61から、RasPiオーディオに変更。 録音機材もH2nから自作マイクに変更して、細かな音が拾えるようになりました。
<音源>
選曲:http://www.enbisp.com/modules/diary/index.php?page=detail&bid=536
<再生>
プレーヤー:
RaspberryPi3 + ES9023 Hifiberry 互換DAC
ダイソーT-362改造版電源
・アンプ: Marantz PM-14SA ver2
・スピーカー:Tornadefly(FE-103-sol) + ND25FA-4(Hipass 12db/oct)
<録音>
マイク: (Panasonic) 無指向性 WM-61A 3端子改造+ファンタム電源対応Shinさん改造版(fet2)コピー版
マイクカプセルはe-bayで購入、FETは、2SK246GRを代替で使用。
http://ameblo.jp/shin-aiai/entry-10465233115.html
サウンドインターフェース:Steinberg UR22mkII
フォーマット:48kbps、24bit
賃貸マンションで大きな音を出せず、S/Nが十分でない、生活雑音が入る、途中クリップ箇所がある、などご容赦願います。

コメントあり 2  |  続きを読む | 閲覧(4694)
5月
2 (月)

 塩ビ管スピーカーオフ会2016が、明日に迫りました。 どうにか一昨日、昨日の自宅作業でバッフル板の仕上げと、ネットワークの組み付けが完成し、間に合いました。

 変型12db/OctハイパスフィルターでP1000はフルレンジ使い、狙い通り伸びのある爽やかな高域になりました。但し艶や透明感,音場感はユニットクラスにしては頑張っているものの、多くは望めませんね。

 当日鳴らす音源は、こちらに掲載しています。
 このスピーカーによれば、フルレンジ臭い高域では無いのでクラシックも結構気持ちよく聴けます。 無理に伸ばしたフルレンジより、ロールオフしてくれたほうが使いやすいですね。 :-)

 配布資料は、こちらです。 2016塩ビ管オフ会原稿_.pdf


Tornadefly+

アイボリー色の15mm厚、塩ビ板の外周部の仕上げ
続きを読む | 閲覧(2679)
4月
2 (土)

Tornadefly+ND25FA-4のネットワーク調整に入っています。

マイク(ECM8000)紛失し、Technicsマイクカプセルのアッセンブリもまだなので、耳だけを頼りに調整しています。

以前の単純な6db/Oct構成では、1uFでもフルレンジP1000の10KHz付近とのかぶりが耳についていたので、 0.05mH程度のコイルを自作して試してみました。

まだ微調整は必要ですが、P1000の高域を妙に強調することも無く、さりげなく高域の拡張がなされている感じになってきました。
もう一息、がんばって調整します。


約0.05mHのコイル自作中

ハイパス特性
コメントあり 2  |  続きを読む | 閲覧(6431)
3月
28 (月)

先日購入し仮に置いただけのツイーターを、Tornadeflyのバッフルを新作してマウントしてみました。 まだ仕上げが出来ていないので仮の状態です。あちこち精度が悪くてダメダメですが、何とかマウント出来て音が出ました。

バッフル板に使用した材料は、オリジナルTornadefyと同様に15mm厚の塩ビ板です。
違いは、アイボリー色を購入して、塗装の手間を省きました。 :-D

ツイーターを仮に載せただけの時より、音が落ち着いた感じです。上下関係が逆転したのも影響ありそうです。
音の鮮度は上がりましたが、音場感や品位は今ひとつですね。まぁ、ユニット安いんでこんなもんかな。


未仕上げ状態でマウント

とりあえず音を出せる状態になった
続きを読む | 閲覧(4826)
