 従来使っていた(1)ES9038Pro DACと、先日改造した(2)DAC(Topping)E50、(3)無改造のE30の3機の比較に空気録音してみました。
 私の耳では(1)と(2)の違いがほとんど聞き取れないです。(3)の高域はちょっと落ちてますね。
 スピーカーと部屋と録音がボトルネックになっていると思います。 聴感に自信のある方は、ヘッドホンでチャレンジしてみてください。
<最初の説明部分が22秒の無音部分があります。ご承知ください>

https://www.youtube.com/watch?v=ve8OMVxRG-U

続きを読む | 閲覧(2899)
5月
6 (土)
カテゴリー  オーディオ
タグ  デバイス DAC バランス接続

 数年ぶりの、ピュアオーディオネタです。

 2019年のコロナ禍突入から、ほとんどマラソンのほうばかり情熱を注いできたので、オーディオに関しては現状維持が続いていました。

 その中で、DACをESSのES9038pro使用の中華ガレージメーカー製のをAliexpressで購入しオペアンプの換装(OPA627AU/OPA827AID)をしていたこと、2020年にパワ-アンプを念願のNCore NC400 を導入したこと。

 それなりに高音質で、特にES9038proの電子ボリウムが良くできていたので、前段にバッファアンプを装備するNC400へダイレクトでバランス入力できたことが大きかったです。
 かなり満足感の高い音質で聴けていたのですが、いつも刺激を受けているFacebookのRaspberry Piでオーディオしま専科で、ToppingのエントリークラスDAC、E30とE50の改造ネタが上がっていて、これがハイエンド音質ということで、ぜひやってみようと。

 E30のDACチップは旭化成のAK4493、既に絶版で中古で1万2千円程度、E50はESSのES9068ASを使用しバランス出力もあり、新品2万6千円程度、どちらもOPアンプはOPA1612A。
 E30の改造内容はこちらで、電源パスコンの追加、コンデンサの交換と、カップリングコンデンサの削除と代わりに直列抵抗を追加、USBクロック電源の小さなセラコンに22uF50Vの電解コンデンサ、NichiconPWを並列追加、ということで、少々ハードル高し。
 他方のE50は、こちらの記事でオリジナル品でもかなりの高音質で、改造内容も出力抵抗の追加のみ、というイージーさで、私でも失敗リスクも低くできそうです。

 ということで、早速やってみました。E30の中古品は既にエージングも進んでいるからか、最初の音出しでオリジナルのままでも十分に高音質ですが、やや音にオーディオ的な色付けがあり、ジャズ系ソースには好ましいもののクラシックは少々華美な印象。改造は将来ネタに残しておこう。ちなみに電子ボリウムはプリアンプモードに切り替えることで問題無く使えました。絞っても音の劣化は感じません。

 E50の新品は、半日ほど音出しした後ではかなりの音の分離の良さが聴けて、無改造でこの音は完全に価格破壊かと思います。こちらも電子ボリウムは私の耳には全く劣化を感じることなく使えます。
 電源はラズパイと同様にダイソーの500円電源G208を使用です。(←この型式が重要、ラズパイには同じ2口タイプでも他の2口の型式違いは良くないとのこと。E50にも十分に適合しそうです)

  • 82Ωのオーディオ抵抗が手持ちに無く、とりあえずAmazonで買った非オーディオグレードの格安カーボン抵抗、100Ωと470Ωを選別しパラで目標82Ωに対し82.1Ωとなるペアを2set準備。
  • オリジナル状態でケースから先端のみ基盤を引き出す
  • 基板のRCA出力付近の信号側パターンをカットし、その上流側の被覆を周囲のグランド部分を剥かないように慎重にカッターで剥いた。
  • 剥き出しになった導体箔部分に予備ハンダを盛ってから、抵抗をハンダ付け

 あとは基盤をケースに戻せば作業終了です。 音出しすると、すぐに音の分離や音場の見通しが良くなったことを確認できました。
 ただ、高域が少々物足りない印象です。今回はお試しで非オーディオグレードの格安カーボン抵抗を使ってみたので、今後音の良さそうな抵抗に交換を試してみようと思います。まずはお勧めいただいたマルツのLMFQ50Sの82Ωを注文しました。改造後、空気録音してアップしようかと思います。
 また、E50にはTRSバランス出力を装備されていて、このインピーダンスが100Ωということで、本記事のRCAアンバランス出力20+82(改造)=102Ωと近いのでNC400のXLRバランス入力へ直接接続で無改造で同様か、あるいはこれ以上の音質が得られるのか、比較してみようと思います。

 いずれにしても、現時点で既に本当に桁が1つか2つ上のハイエンド級(なのかな?実際のハイエンドはオーディオショーとかでしか聴いたことないけど)の良い音がでています。こんなに中身がシンプルで実装された基板なのに、シンプルなりに音の良い設計ということでしょうか、参りました、もうES9038proのDACには戻れません。自作のフルレンジスピーカーも頑張っていますがボトルネック感は半端ないな。。

(追記)2023-5-13
 抵抗を、マルツオンラインでLinkmanのLMFQ-82Ωを購入し交換しました。プラシーボかもしれませんが、高域の伸びが違和感なくなった気がします。


 空気録音をする前に、以前のES9038Pro+オペアンプ換装済(OPA627AU/OPA827AID)のバランス出力のDACと、とっかえひっかえ接続変更をして、色んなソースを聴き比べてみました。 すると、、なんと差がわからないという結果に。
 自分の耳の限界なのか、自作のフルレンジスピーカーの限界なのか、はたまた本当にESSのDACチップの音の傾向が同じだからなのか、もう何度も何度も聴き比べてみましたが、クラシックを聴いてもジャズを聴いてもポピュラーのボーカルものを聴いても、どれもこれも差がわからなかったので優劣の判別がつきませんでした。 但し、E50の今回改造したアンバランス出力と、未改造のバランス出力もほとんど同じような傾向の音ですが、ごくわずかにバランス出力のほうが音の肉付きが良い印象で、そのぶんアンバランス出力のほうがフォーカスの合った高音質、なのかもしれないと自答しています。
(アンバランスのRCAケーブルは、定番のaudio-technica ART LINK AT-EA1000/0.7にXLRコネクタ変換は自作、バランスのほうは安価に購入したTRS to XLR (0.75m)ケ-ブルですので、この辺の差もあるかもです)

 しかしこの域に達すると、スピーカーも私の耳もついてゆけないレベルなのかもです。 ということで、以前と差が無いようなので、改めての空気録音は面倒なのでしないことにしました。悪しからず・・

(追記2023-5-14)と言いつつ、どうにか時間の許す限り録音・編集しYoutubeにアップしてみました。 実際の音もほとんど差が無く、よほど耳の良い人が精細なヘッドホンで聴かないと判別できないかもしれません。
https://www.youtube.com/watch?v=ve8OMVxRG-U

 スマホやノートPCのサウンドデバイスではなく、ノートPCにUR22mk2で再生し、ゼンハイザーHD598(プリン)でしっかり聞いてみました。ご存じの通り分析的な聴き方にはそぐわないであろうヘッドホンです。
 ようやく違いがはっきりわかりました。ボーカルをよく聞き込むと、確かに結構違いがあります。 1(ES9038Pro)はボーカルの口の形が見えますが立体感はそこまで。2(E50改)は口の形に加えて周りの肉付きが感じられるような、顎やほほの形がうっすらと浮かんで見えてきます。3(E30)は平面的。

(追記2023-5-20)同じE50の、アンバランスRCA出力(82Ω抵抗追加)と、バランス出力(無改造)での比較です。 前回以上に微妙な違いで、ほぼ同じ音と言ってよいかもしれませんので、好みで分かれそうです。
https://www.youtube.com/watch?v=UUxnXSwlSbk

続きを読む | 閲覧(3807)
8月
15 (土)
カテゴリー  オーディオ
タグ  D級アンプ バランス接続

7月下旬に仮組して、音出し確認までしていたアンプを、ケースに収納しました。


 内部スペースは結構ぎりぎりでした。 前面の電源ボタン制御用の5V電源は、ダイソーの200円アダプタを使用。


 最初、バラックの時のほうが音が良かった気がしないでもなかったんで、電源タップを純銅のネジ締めタイプに。内部スピーカーケーブルをオヤイデの無酸素銅に変更しました。
 でも・・変わったような気がしない。 そもそもプラシーボだったか?
 D級アンプの詰め込み過ぎは良くないとの話もあったので、鉛テープで仕切ることも検討中。

続きを読む | 閲覧(13597)
7月
26 (日)

買いました。ハイエンドクラスのD級パワーアンプモジュール、Hypex NCore NC400 x2台とデュアル電源 SMPS1200A400Dual connectionキット。 マレーシア製ですね。

数量品名VATTotal
2NC400 (H01U001376)0%€ 550,00
1SMPS1200A400 (H02U004319)0%€ 180,00
1SMPS1200A400 onto 2x NC400 Connection kit (H08U002750)0%€ 30,00
.
Subtotal excl.€ 760,00
Shipping costs€ 60,35
.
Total excl. VAT€ 820,35

EURO/JPY換算レート:1 JPY=0.00795722 EURO→¥103,095円
送料込みで消費税は¥5,300円、総額¥108,395円でした。

  • NC400到着したので開梱
  • バラックで仮組し、システムに導入

 実に細やかな音が出ます。UcD32MPも良かったですが、NCoreに比べると少し甘くゆったり目だったと気づきます。そしてバラックにも関わらず圧倒的なS/N比と空間表現のアップにより、ベールが2枚ほど取り去られた感じで、ソースの音の違いをしっかり鳴らし分けます。余計な色付けは全くありませんので、若干の味気無さも感じたりしますが。
 この音が、スピーカー込みで20万円以内で出ているというのは我ながら超絶なコスパだと思います。
 空気録音は後日トライして公開しますが、録音のS/NやYouTubeによる圧縮でマスクされて違いは出ないかもしれません。
(追記)空気録音してみました:杏里/砂浜[OPUS21](少し再生レベルが高すぎたかも?)
https://www.youtube.com/watch?v=vs92MGHcfA0

 自作のJFETプリアンプは、UcDの時は音楽性のアップにかなり貢献していましたが、今回はそのメリットと空間表現の微妙な低下デメリットがあり悩みどころです。 早くも次のプリアンプ(というよりバッファアンプ)作ろうかと思いましたが、そもそもNC400には元からディスクリートのバッファアンプが内蔵されているようで、DACからXLRケーブルのバランス接続で直接プリアンプ無しで鳴らして音が良かったのにも納得ですね。比較の結果、プリ不使用でDACのES9038Proによる劣化の少ない電子ボリウムで絞って聞いています。

 将来構成として、新日本無線から今年4月に発表された「MUSES72323」電子ボリウムICを使ったプリなど作りたいですね。 どなたか設計・公開してくれないかなあ。。

 でもまずはこのNC400をきちんとアルミケースに収納することからですね。そしてこのレベルになると、RasPiの電源や構成も影響しそうなので、今後の改善のモチベーションになりそうです。
 スピーカーは、次期作はユニット購入も含めなかなか意欲がわきません、アップデートの価値があるのはわかっているのですが。。

続きを読む | 閲覧(25465)
3月
4 (日)

 先週フロント/リアパネルに穴あけをしてきたアンプのケースに、部品を組み付ける作業を昨日実行しまして。 今日は早速コニさん宅で古舘さんと3人でミニオフ。
 たてちゅうさんほかもお誘いしましたが直前でしたので先約有り、また次の機会に。

  • 自作プリアンプのフロント/リヤパネル裏側。フロントは2連式アッテネーターに、2入力セレクタでぎっしり。リヤもRCAとXLRコネクタで一杯。
  • パワーアンプhypex UcD32MP をプリアンプと同じケースに収めたけど、内寸高がピッタリ過ぎて天板にアンプモジュールがキスします。 仕方ないので天板裏側に梱包テープ貼り。
  • 完成型のフロント部/リヤ部。 2連式アッテネーターのツマミはもっと大きなものに交換予定。XLRケーブルはカナレのケーブルを使って最短長を狙って自作。
  • 今日は朝移動で、コニさん宅にアンプとTornadeflyを持ち込んで、ミニオフ。 行は東名経由でスイスイ。 帰りも藤沢バイパスが混んだ以外はスムーズでした。
     am11時頃から出来立てのアンプとTornadeflyをセッティング。

 なんとなく、箱に収める前より音の鮮度が落ちた気がする。 ごとうさんお勧めの細いすずメッキスダレケーブルを多用しすぎたかな? 皆さんのご感想は如何に。

  • コニさんの最近のお気に入りの、自作平面スピーカーユニット。 Yoshii9系の音場型スピーカーともまた違う不思議な感覚で、楽器の音像がスピーカーの後ろに出現する。一度ハマルと癖になりそう。 時期バージョンではツイーターもグレードアップするようなので期待大です。

 あっという間の週末でした。コニさん、古舘さんありがとうございました。リフレッシュできました。明日からも頑張ろう!

コメントあり 6  |  続きを読む | 閲覧(25181)
2月
25 (日)

昨日は仕事をこなして、今日自宅に帰って穴あけを敢行。
2週間前にCADで書いたパネルレイアウトを印刷し、両面テープでアルミパネル現物に貼り付け。
ハンドツールだけで精度は出ないし、なんか間違えたところもあったりだけど、どうにか収まりそうです。
来週は組み付けて音出しできるかな。


パネルレイアウトを印刷

両面テープでアルミパネル現物に貼り付け
続きを読む | 閲覧(16590)
2月
11 (日)

 製作中の不平衡/平衡ラインプリアンプと、Ucd32MPパワーアンプのケース設計を実行中。

 しかしですね、金属ケースに穴をあけて部品を取り付ける経験はほとんどないため、うまくゆくのか全くの未知数です。
 加えて、今回購入したケースはレイアウトがかなりタイトなので、まずは図面を書かないとほぼ失敗するでしょう。

 というわけで、ギチギチパネル図案の完成。 パワーアンプの電源インレットを買ったのに、入らなかった。。欲張って入力セレクタなんて付けるからじゃ!笑


φ23mmなどという大きな穴をアルミパネルに開ける工具の手持ちがないため、次は工具の購入です。

 今のところ、この辺を考えています。ハンドドリルだけで上手に綺麗に加工できるのだろうか、かなり不安であります。

Lictin ホールソーセット ドリルビット 6PCS 16/18.5/20/25/30/35mm HSS

HeartPrice ステップドリル チタンコーティング 3本セット 収納ポーチ付き HP-002

コメントあり 4  |  続きを読む | 閲覧(20241)
1月
27 (土)

ブログをまとめて、自作アンプの現状ページを作りました。 逐次、加筆してゆきます。 とりあえず現状の回路図、パーツリストを掲載。

http://www.naaon.com/modules/plactice/index.php/content0196.html

コメントあり 3  |  続きを読む | 閲覧(17949)
1月
20 (土)

 先々週、不平衡/平衡ラインプリアンプ音出しでアッテネータへ換装したところ、かなりまともに良い音が出た、自作プリアンプ

 ちょっと欲張って、コンデンサを東信工業のUTWRZから、ニチコンのFGに変更してみました。以下レビュー。

  • 電源以外のコンデンサを、東信工業からニチコンFGに変更
     まあよくある話ですが、値段の高いコンデンサのほうが音が良いというわけではありませんでした。 これはダメです。空間表現がボヤけてしまって、かなり多くの音が消えます。
  • 470μF4個をニチコンFGから東信工業に戻す
    この時点でだいぶ元通りの高音質に。この状態でも良い気もしますが。。
  • 結局最後は、33μF4個も東信工業に戻す
    全部東信に戻すと、実に安心して聴ける高音質。やっぱりこれですね。
  • アッテネータを、抵抗直付けに
    まだバラックの仮設状態ですが、音質確認としては重要なSTEPです。

以上、東信工業のUTWRZ、恐るべし。 いつ変えるの? 今でしょ!! ってこれは東進か。(寒っ) 低ESRが音質に効いているのか? 価格も十分に安く、千石電商で買えるのでお勧めです。

 ごとうさんお勧めの、ニチコンVZは、ネットで購入できるところを探しても、安いところはロットが大きかったり、逆に1個単位で買えるところは単価が高かったり、、 試してみたいですが実店舗だとどこで買えるのでしょうか・・

続きを読む | 閲覧(39535)
1月
8 (月)

年末から計画していた、不平衡/平衡ラインプリアンプ。 この3連休を利用して、パーツ買い出し、実装設計、製作、バラックでの音出しまで駆け足で漕ぎつけました。

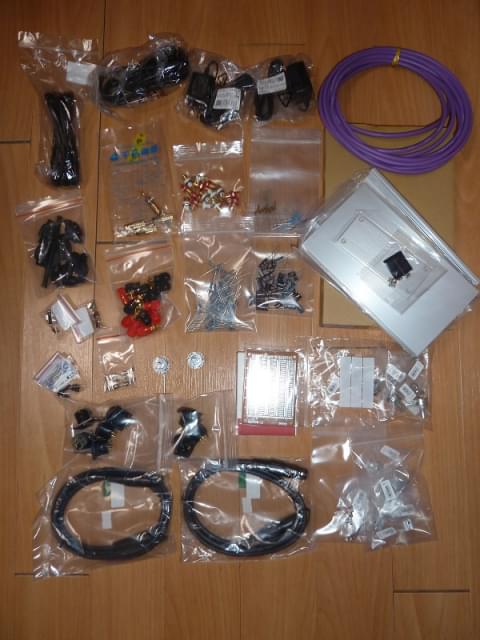

  • 買い出し
     初日は買い出しから。 ケース以外は大体2台分のパーツ購入で、2万円オーバーの買い物になってしまいました。 抵抗はKOAの1/2W金属皮膜抵抗、ボリウムはマルツのR1610G-10Kを擬似Lパッド接続で使用。コンデンサは、日本ケミコン。 高価なオーディオグレードは使わずに始めてみます。
  • 実装図

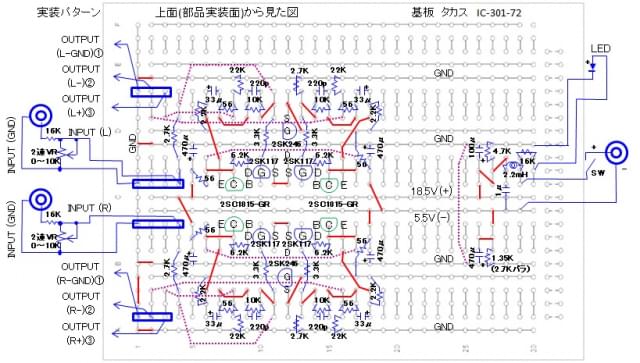

     回路図はぺるけさんのを継ぎ接ぎで行けると思うので、タカスのユニバーサル基板 IC-301-72 への実装図から始めています。この基盤は、予め使いやすいパターンになっているので、どう配置しようか考えるだけでも楽しいですね。 以下の図は、音出しまでの修正済みのものです。
  • 組付け

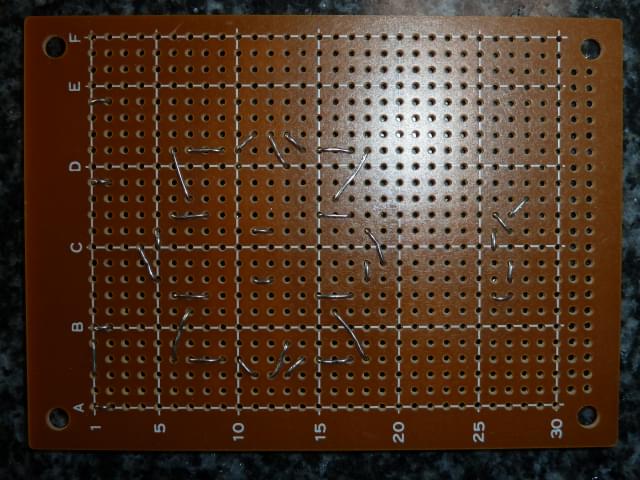

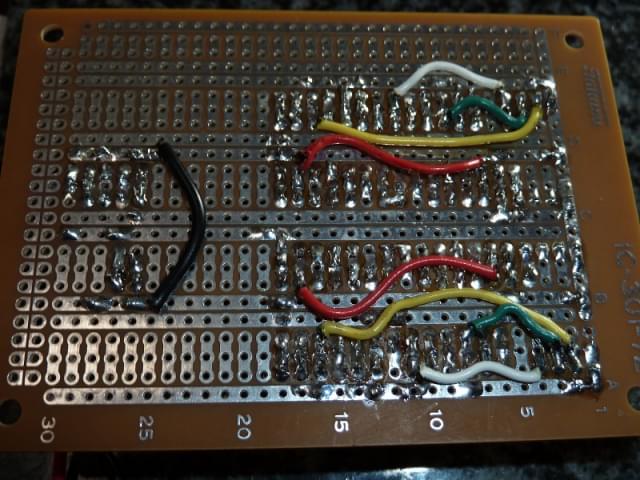

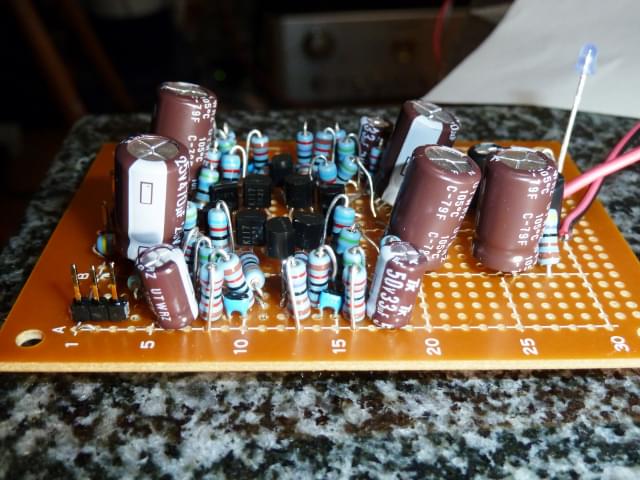

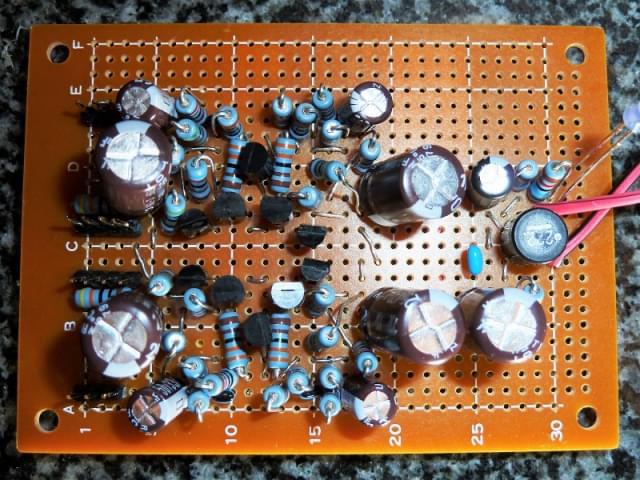

     組付け順としては、まずは上面に配置するジャンパ線から。

 コンデンサの大きさを全く考慮しないでレイアウトを決めてしまったので、抵抗の上にコンデンサが覆いかぶさるという不格好な姿に。

t_0144188c480b8ead87913c893d04590825.jpgt_074701bcf9171bc7b333fc92dd02b8e08c.JPGt_02e929274534d5a90e9ea6ae9c13421039.jpg
  • 回路チェック
     テスターしか持っていないので、チェックといっても電圧くらいしか見れません。 DC24VのACアダプタをつないだところ、FETが異様な高温に・・ 設計から再確認したところ、2SK246は脚の1番と3番が2SK117と逆順だということを失念していました。

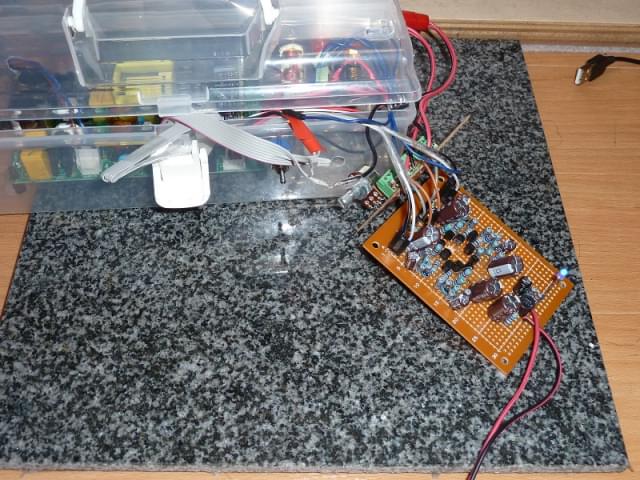

     そのほか、いくつか間違いがあったものの、無事に電源がまともに入るようになり、思い切ってパワーアンプに接続。無事に音がでました。 :-D
  • 音出し最初の音質
     ぺるけ氏のサイトには、アルミ電解コンデンサの酸化皮膜の自己修復が進みまでは音が落ち着かない、20~30時間は経ってから評価してほしい、とあります。
     それでも始めから低域~高域までどこも特出したところが無い聴きやすい音でした。 鳴らしているうちに少しづつ、細かい音が出てきたように思いますが、今のところは解像度などまだまだというところです。
  • 今後の予定
     買ってきたケースに入れることと、細部のチューニング、オーディオグレードパーツへの交換など、地道に進んで行こうと思います。

  • アッテネータへの交換(追記20180113)
     製作後に100時間以上のエージングを終えたプリアンプを試しています。

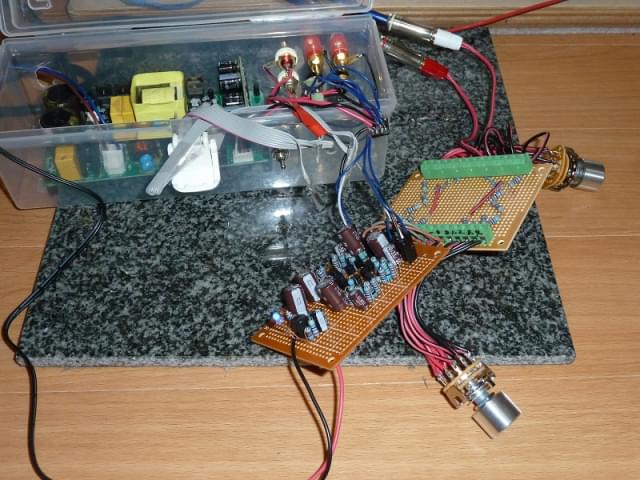

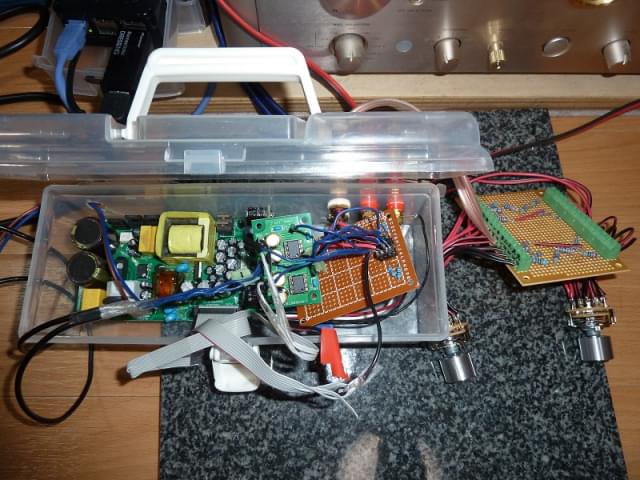

 うーん、どうにも霞がかった音でして、これはどうにかならないかと思案して、ごとうさん式アッテネーター(テスト版)の登場! 写真のようにバラックのままですが。。


 これはすごいです。 ベールが2枚ほど取り去られたように、音像、音場、厚み、高域の細やかさ、全てにおいて自分史上最高音質が聴けています。MarantzのPM14SA-ver2に戻ることはもうあり得ませんね。

 ここまでくれば、現在テスト版のアッテネーターをきちんと完成版としてコンパクトに作り直して、プリアンプのコンデンサをオーディオグレードに交換して、箱に入れます!

 いやー、最高!!

コメントあり 2  |  続きを読む | 閲覧(20523)
